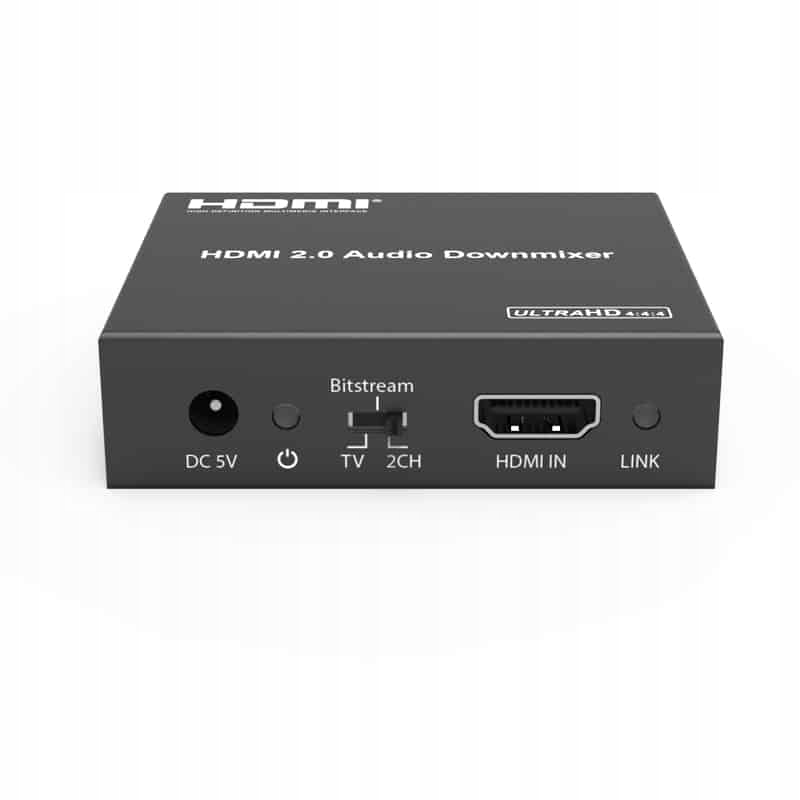

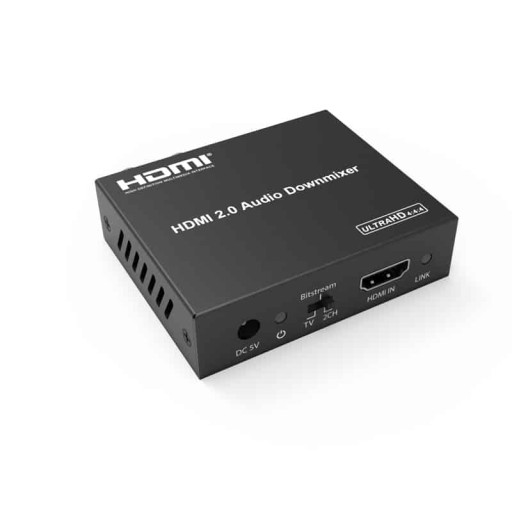

HDV-MB02 Deembedder ekstraktor audio HDMI 2.0 na Toslink i analogowe RCA

HDV-MB02 Deembedder audio HDMI 2.0 na Toslink i analogowe RCA

• Deembedder i ekstraktor sygnału HDMI na HDMI + audio cyfrowe (w tym wielokanałowe 2.0 i 5.1) i analogowe
• Wejście: 1xHDMI 2.0b
• Wyjście: 1xHDMI 2.0b, 1x optyczne Toslink, 1x wyjście audio RCA L/R.
• Wsparcie 4K2K@50/60Hz(YUV4:4:4), 4K2K@30Hz, 1080P@120Hz oraz 1080P 3D@60Hz.
• HDMI pass-through dla LPCM

HDV-MB02 to ekstraktor, deembedder audio HDMI 2.0 18Gb/s. Pozwala wyodrębnić sygnał audio z dowolnego źródła  HDMI do sygnału cyfrowego optycznego Toslink lub analogowego wyjścia audio. Aby zapewnić maksymalną wydajność, deembedder obsługuje funkcję bitstream audio down-mix do sygnału analogowego stereo i utrzymuje na wyjściu optycznym i HDMI pełne passthrough (do 192kHz).

Zarówno wejście, jak i wyjście HDMI 2.0 obsługują rozdzielczość wideo do 4K2K@50/60Hz (YUV444). Deembedder wspiera 10-bit HDR passthrough i HDMI bypass, LPCM 2CH, Dolby TrueHD, Dolby Digital Plus, Dolby Atmos i DTS-HD Master Audio, częstotliwość próbkowania do 192 kHz. HDV-MB02 obsługuje również HDCP 2.2 i HDMI CEC.

Cechy HDV-MB02:

• Wsparcie HDMI 2.0b (18Gb/s), HDCP 2.2 i zgodność z DVI
• Rozdzielczość wideo do 4K2K@50/60Hz (YUV444)
• Wyodrębnia sygnał audio z HDMI do wielokanałowego sygnału optycznego (SPDIF) lub analogowego stereo L/R
• Wsparcie HDMI pass-through przy przejściu z HDMI na optyczne wyjście audio, jeśli sygnał wejściowy HDMI podany jest z audio LPCM stereo 192kHz/24 bity (lub wyższy), to taki sam sygnał audio, maksymalnie z próbkowaniem 192kHz przesyłany jest na wyjście SPDIF Toslink optyczne. Nie dotyczy dźwięku wielokanałowego
• Obsługa dekodowania  bitstream downmix do analogowego sygnału stereo L/R
• Wsparcie na wyjściu optycznym: LPCM 2CH, Dolby Digital2/5.1CH, DTS 2/5.1CH
• Obsługa interfejsu HDMI High Bit Rate (HBR) audio passthrough
• Częstotliwość próbkowania dźwięku do 192kHz
• Wsparcie HDR 10bit
• Deembedder audio wspiera HDMI CEC

Dane techniczne

• Zgodność z HDMI: 2.0b
• Zgodność z HDCP: HDCP 2.2 i HDCP 1.4
• Przepustowość wideo: 18Gb/s
• Obsługiwane rozdzielczości: do 4K2K@50/60Hz(YUV4:4:4), 4K2K@30Hz, 1080P@120Hz, i 1080P 3D@60Hz
• Przestrzeń barwowa: RGB, YCbCr 4:4:4, YCbCr 4:2:2
• Głębia kolorów: 10 bitów, 12 bitów
• Wspierane formaty audio HDMI (pass-through): LPCM 2/5.1/7.1CH, Dolby Digital, DTS 5.1, Dolby Digital+, Dolby TrueHD, DTS-HD Master Audio, Dolby Atmos, DTS:X
• Wspierane formaty dźwięku optycznego: LPCM 2CH, Dolby Digital 2/5.1CH, DTS 2/5.1CH 2/5.1CH
• Formaty L/R Audi: Analogowe Stereo 2CH (L/R)
• Ochrona ESD: Model ludzkiego ciała – ±8kV, (wylot powietrza) i ±4kV, (wyładowanie stykowe)
• Wejścia: 1x HDMI 2.0b typu A [19-pinowe żeńskie]

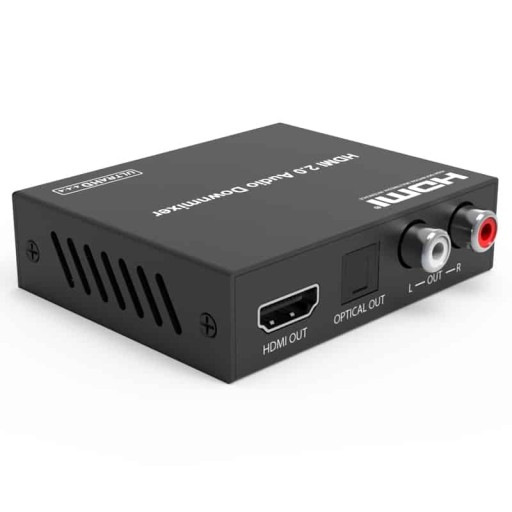

• Wyjścia: 1x HDMI 2.0b typu A [19-stykowe złącze żeńskie], 1x L/R Wyjście audio [RCA], 1x Wyjście optyczne [S/PDIF]
• Obudowa: Metalowa w kolorze czarnym
• Wymiary: 73,5 mm[szerokość] x 60,7 mm[głębokość] x 20mm[H]
• Masa: 135g
• Zasilacz: Wejście: AC100 – 240V 50/60Hz, Wyjście: DC 5V/1A (US/EU), normy: certyfikat CE/FCC/UL)
• Zużycie energii: 1,25 W (maks.)
• Temperatura działania: 32 – 104°F / 0 – 40°C
• Temperatura przechowywania: -4 – 140°F / -20 – 60°C
• Wilgotność względna: 20 – 90% RH (bez kondensacji)
• Zawartość opakowania: 1× HDV-MB02, 1× 5V/1A Zasilacz, 1× Instrukcja

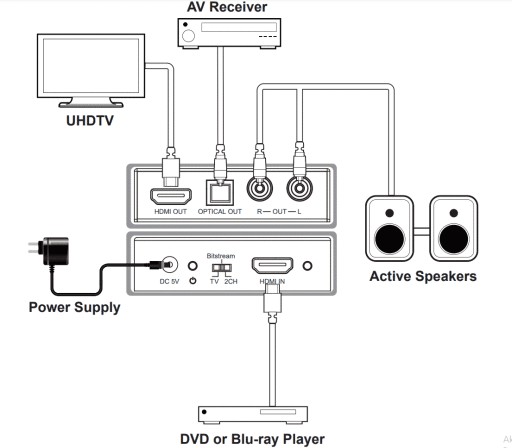

Schemat połączeń:
