AD9833 Генератор полноэкранных сигналов

Funkcja:

1. Regulowany generator sygnału może generować stymulację częstotliwości lub generowanie przebiegów, co jest praktyczne.

2. Ponadto ten generator DDS może mierzyć przepływ cieczy i powietrza i jest łatwy w użyciu w życiu.

3. Jeśli chodzi o aplikacje z czujnikami, generator może być odpowiedni do wykrywania bliskości, ruchu i defektów, utraty / tłumienia linii, testowania i wyposażenia, generatora skanowania / zegara, zastosowań reflektometrii w dziedzinie czasu (TDR).

4. Generator sygnałów funkcyjnych umożliwia komunikację z komputerem PC poprzez interfejs TYPU C w celu dostarczenia oprogramowania komputera hosta.

5. Jeśli chodzi o kształt fali wyjściowej, ten generator może ustawić falę sinusoidalną, falę trójkątną i falę prostokątną.

Specyfikacja:

• Typ artykułu: Generator DDS
• Funkcje modułu:

1. Napięcie zasilania: zasilacz interfejsu typu c 5 V @ 0,09 a

2. Wbudowany aktywny oscylator kwarcowy 25 MHZ: Dokładność kroku wynosi 0,1 HZ, zewnętrzny zegar wejściowy można podłączyć za pomocą trójdrożnego sprzętu.

3. Częstotliwość punktowa i przemiatanie częstotliwości: osiągane dla pełnej obsługi ekranu dotykowego

4. Przebieg wyjściowy: Można ustawić falę sinusoidalną, falę trójkątną i falę prostokątną.

5. Amplituda wyjściowa: fala sinusoidalna i fala trójkątna wynoszą około 0,6 Vpp (może być wzmocniona przez zewnętrzny wzmacniacz), górny koniec częstotliwości nieznacznie spada; fala prostokątna wynosi około 3Vpp

6. Impedancja wyjściowa: 200R. Zaleca się dodanie wzmacniacza buforowego podczas ładowania

7. Częstotliwość wyjściowa: fala sinusoidalna o DC-3MHz; fala kwadratowa i fala trójkątna o DC-1MHz

8. Wyjście i zewnętrzny interfejs zegara: gniazdo żeńskie SMA (wewnętrzny otwór na śrubę zewnętrzną)

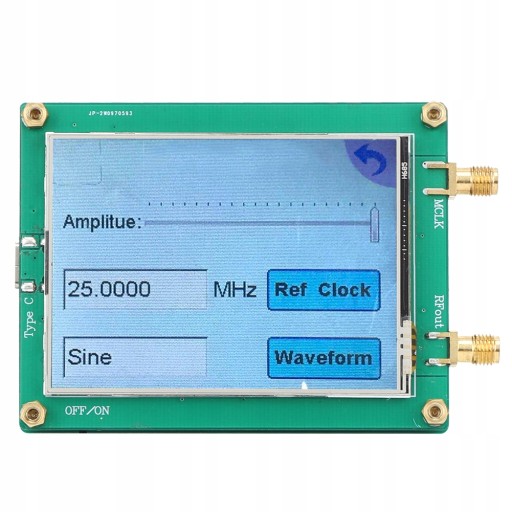

9. Interfejs człowiek-maszyna z trzema interfejsami: główny wyświetlacz, interfejs ustawień i interfejs klawiatury. Pełna kontrola dotykowa

10. Może komunikować się z komputerem PC za pośrednictwem interfejsu TYPU C, aby zapewnić oprogramowanie komputera hosta

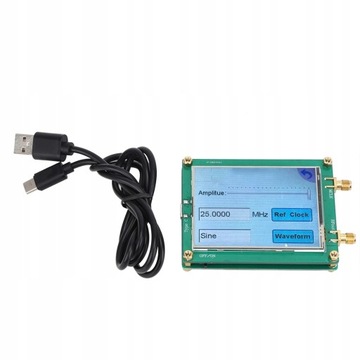

Lista pakietów:

• 1 generator
• 1 kabel USB
