РЕГУЛЯТОР УРОВНЯ ВОДЫ РЕГУЛЯТОР НАСОСА ДАТЧИК КОНТРОЛЯ СОСТОЯНИЯ ЖИДКОСТИ

STEROWNIK POZIOMU WODY – CIECZY DF96 DK

Sterownik umożliwia sterowanie pompą wody ( lub innym urządzeniem wykonawczym ) na podstawie poziomu wody w zbiorniku. Pomiar dokonywany jest przez przewody (sondy) zanurzone w wodzie.

.

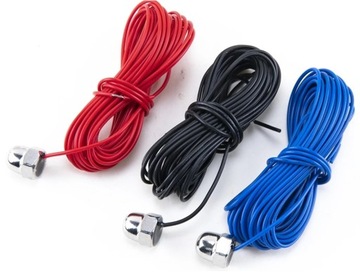

W komplecie sterownik 3 sondy z przewodami długości 2 metry

.

Podłączenie elektryczne sterownika i małej pompy (dla przykładu mała pompa 230V podłączona bezpośrednio) wg poniższego rysunku:

Elementami pomiarowymi są sondy (przewody) zanurzone w wodzie. Sterownik umożliwia ręczne załączenie pompy (czerwony przełącznik na ON), ręczne wyłączenie pompy (OFF) lub pracę automatyczną (AUTO)

W przypadku pracy automatycznej możliwe jest podłączenie w 4 trybach:

1/ tryb podstawowy napełnianie zbiornika – sondy C, D oraz E mostkujemy i umieszczamy na dnie zbiornika, wyżej montujemy sondę B a najwyżej sondę A. Schemat pracy jest banalnie prosty: gdy poziom wody spadnie poniżej sondy B zostanie załączana pompa dopuszczająca wodę, poziom wody rośnie i gdy osiągnie poziom sondy A pompa zostanie zatrzymana. Różnica poziomów między sondami A i B daję nam histerezę tak by pompa nie załączała się co chwilę np. przy falowaniu wody (różnicę pomiędzy wysokością montażową A i B dobieramy doświadczalnie podczas montażu)

.

2/ tryb podstawowy opróżnianie zbiornika – nie podłączamy sond A i B. Sondę C umieszczamy na dnie zbiornika, wyżej montujemy sondę D a najwyżej sondę E. Schemat pracy jest odwrotny do trybu nr 1. Gdy poziom wody się zwiększy i osiągnie wysokość sondy E pompa zostanie załączona, zacznie opróżniać zbiornik i gdy poziom wody opadnie poniżej sondy D pompa zostanie zatrzymana. Gdy poziom wody samoistnie wzrośnie i osiągnie sondę E pompa zostanie ponownie załączona itd...

.

3/ tryb dodatkowy – sygnalizacja braku wody w zbiorniku. Sondy C oraz E mostkujemy i tą sondę umieszczamy w zbiorniku na wysokości na jakieś ma następować sygnalizowanie braku wody. Na podobnej wysokości montujemy sondę D. Schemat pracy jest tu bardzo prosty: gdy poziom wody spadnie poniżej sondy D lampa sygnalizacyjna (podłączona zamiast pompy do sterownika w identyczny sposób) zostanie wygaszona a gdy poziom wody wzrośnie i osiągnie wysokość sondy D lampka zostanie załączona. Ponieważ w przeciwieństwie do trybów 1 czy 2 nie ma tu histerezy tryb ten może być stosowany gdy nie ma falowania wody / częstych zmian poziomu wody w okolicy sondy D / gdyż w przypadku częstych zmian stanu sondy D lampka będzie co chwilę cyklicznie załączana/wyłączana co odbija się negatywnie na trwałości sterownika oraz lampki. Należy stosować lampki sygnalizacyjne zasilane 230VAC. Z tego powodu tryb ten jest niezalecany do podłączania pomp.

.

4/ tryb dodatkowy pracy z dwoma zbiornikami – w tym przypadku mamy 2 zbiorniki oraz pompę która pobiera wodę z dolnego zbiornika (np. studni) i przepompowuje ją do górnego zbiornika. Do dolnego zbiornika woda nalewa się grawitacyjnie lub za pomocą innej pompy. Natomiast z górnego zbiornika wodę pobiera użytkownik do własnych celów (grawitacyjnie lub z pomocą innej pompy).

Sondę C rozdzielamy na 2 sztuki i umieszczany na dnie wyższego jak i niższego zbiornika. Sonda A oznacza poziom wyższy a sonda B poziom niższy górnego zbiornika. Analogicznie sonda E oznacza poziom wyższy a sonda D poziom niższy dolnego zbiornika.

Zasada działania w tym trybie jeśli chodzi o górny zbiornik jest identyczna jak w trybie nr 1 (tryb podstawowy napełnianie zbiornika) ale dodatkowo jest kontrolowany poziom wody w dolnym zbiorniku i jeśli spadnie on poniżej sondy D to pompa jest zatrzymywana (niezależnie jaki jest poziom w górnym zbiorniku) by pompa nie pracowała na sucho. Dopiero gdy poziom wody w dolnym zbiorniku (np. studni) zwiększy się i osiągnie wysokość sondy E sterownik daje zezwolenie na pracę pompy. Jeśli mamy studnię z której pompujemy wodę do zbiornika na powierzchni (beczka, mauzer itp.) a woda w studni przybiera powoli (wtedy pompa nie może pracować w sposób ciągły) – ten tryb będzie najlepszy dla tego zadania.

Jako sondy można użyć zwykłych przewodów choć zawsze lepiej użyć elementów (np. śruby) ze stali nierdzewnej lub kwasoodpornej. Podczas ich montażu zwrócić uwagę by sondy nie dotykały boków zbiornika wodnego. Przewody do sond mogą mieć nawet kilkadziesiąt metrów długości, przekrój przewodu min 0,5mm2. Należy unikać kładzenia przewodów sond wzdłuż innych przewodów, szczególnie zasilających.

Przez elektrody i wodę sterownik przepuszcza bardzo mały prąd stały max 50uA (mikroamperów na jedną sondę) o napięciu około 8V) tak więc jest całkowicie bezpieczny.

Sterownik wolno montować w miejscu suchym wewnątrz pomieszczeń.

Maksymalne obciążenie wyjścia na pompę to 5A (impulsowo 20A przez 20ms) także jeśli podłączamy małą pompkę 230V to możemy ją podłączyć bezpośrednio jak na schemacie powyżej a jeśli podłączamy większą pompę to zawsze stosujemy dodatkowy stycznik między wyjściem sterownika a pompą – wtedy sterownik załącza cewkę stycznika a sama pompa jest załączana przez styki tego stycznika.

.

Sterownik posiada dwu kolorową diodę LED. Świecenie na czerwono oznacza wyłączoną pompę natomiast na zielono oznacza pompę włączoną.

.

Dane techniczne:

- zasilanie 230V ( -10%), max pobór prądu 3W

- montaż na szynę DIN , szerokość około 5 cm

- wyjście napięciowe POMPA max 5A 230V

- temperatura pracy 0 do 40 stopni C

W komplecie:

• sterownik
• 3 sondy z przewodami długości 2 metry
• instrukcja PDF wysyłana emailem

.

Przewody sond można przedłużyć we własnym zakresie do kilkunastu metrów.
