HT19 1/2 "датчик пловца нержавеющая сталь из нержавеющей стали

Czujnik poziomu cieczy HT19 1/2

Czujnik pływakowy, poziomu cieczy 1/2". Wykonany ze stali nierdzewnej.

Dane techniczne

• Maks. obciążenie: 0,5 A
• Przewód czujnika: Brak
• Materiał wykonania: Stal nierdzewna
• Mocowanie: Gwint 1/2″ Cala (DN15)
• Montaż: Boczny
• Napięcie pracy: do 100 VDC
• Stopień ochrony: IP 67
• Warunki pracy: -30 ~ 125 °C
• Informacje dodatkowe: Atest PZH - dopuszczony do kontaktu z wodą do spożycia

Opis

Czujniki poziomu cieczy serii HT mają zastosowanie wszędzie tam gdzie niezbędna jest kontrola i regulacja poziomu cieczy, takich jak woda czy olej. Wyjątkowe cechy tego czujnika sprawiają, że znajduje on zastosowanie wszędzie tam, gdzie istnieje potrzeba monitorowania i dostosowywania ilości cieczy w zbiornikach, rezerwuarach czy innego rodzaju pojemnikach. Czujnik serii HT wyposażony jest w pływak z magnesem, który reaguje na siłę wyporu cieczy. Pod wpływem zmiany poziomu cieczy pływak podnosi się, co skutkuje zwieraniem lub rozwieraniem kontaktronu umieszczonego w rurce czujnika. Dzięki temu mechanizmowi, czujnik precyzyjnie rejestruje zmiany poziomu cieczy, umożliwiając szybkie i dokładne informacje na temat ilości znajdującej się substancji.

Montaż czujnika odbywa się zazwyczaj w pokrywie, ścianie lub dnie zbiornika, co pozwala na monitorowanie zarówno dolnego, jak i górnego poziomu cieczy. Materiał wykonania, czyli stal nierdzewna, gwarantuje nie tylko trwałość, ale także możliwość stosowania czujnika w szerokim zakresie temperatur, co sprawia, że jest on wszechstronny i odporny na zmienne warunki środowiskowe. Czujnik poziomu cieczy HT to nie tylko precyzyjne narzędzie do monitorowania poziomu cieczy, ale także wszechstronne i trwałe rozwiązanie, które sprawdzi się w różnych branżach i warunkach pracy, zapewniając skuteczną kontrolę nad zasobami cieczy w zbiornikach i pojemnikach.

Zasada działania

Czujniki mają w pływaku umocowany magnes, który unosząc się powoduje zwieranie lub rozwieranie styku przełącznika kontaktronowego znajdującego się w korpusie rurki. Czujniki mogą pracować jako NC – normalnie zamknięte lub NO - normalnie otwarte. Zmianę trybu pracy uzyskujemy przez obrócenie pływaka o 180°.

Uwaga!

Konstrukcja czujnika nie pozwala na podłączenie napięcia sieciowego 230V, dlatego do zasilania czujników zaleca się stosowanie przekaźnika AFR1 z wbudowanym bezpiecznym źródłem napięcia 8VAC. Przekaźnik dostępny w naszej ofercie.

Zastosowanie

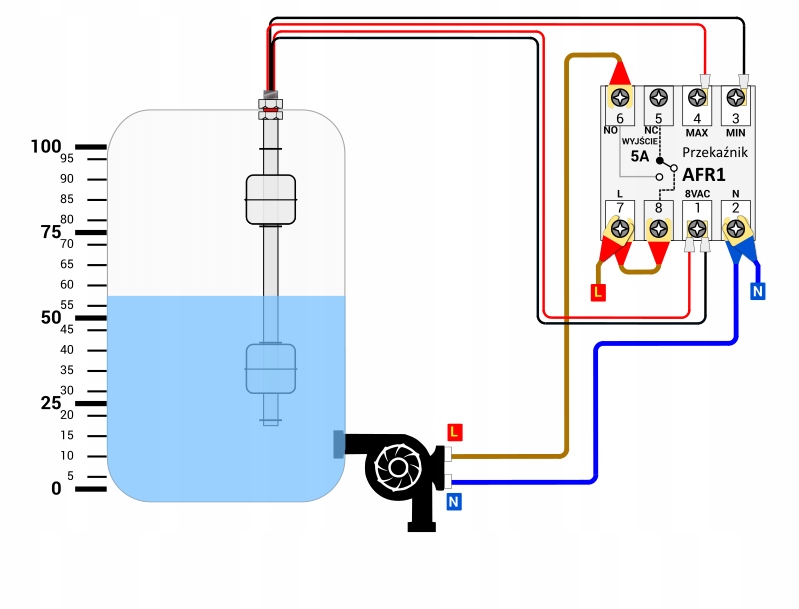

Przykład 1.

Utrzymanie poziomu cieczy w zbiorniku (Wypompowanie) - po spadku poziomu cieczy do stanu MIN (rozwarty czujnik MIN ) styk pomocniczy zostanie przełączony w pozycję 5 i wyłączy się pompa. Po osiągnięciu stanu MAX (czujnik MAX zwarty) styk przekaźnika przełącza się w pozycję 6 i pompa włączy się. Urządzenie utrzymuje stan cieczy pomiędzy czujnikami MIN i MAX odpowiednio przełączając stan styku pomocniczego pomiędzy 5 i 6 (włączając i wyłączając pompę). Cykl pracy można odwrócić zmieniając połączenia pompy z pinu 6 na 5 (Dolewanie).

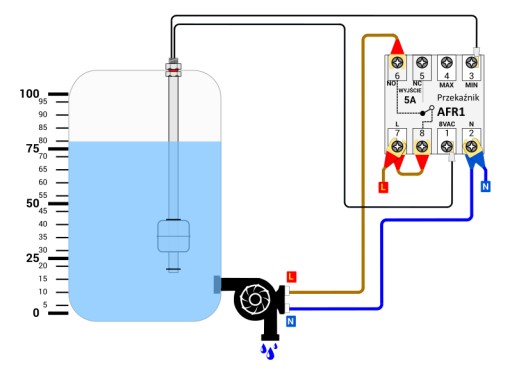

Przykład 2.

Zabezpieczenie pompy przed suchobiegiem (Wypompowanie) - po spadku poziomu cieczy do stanu MIN (rozwarty czujnik MIN) styk pomocniczy zostanie przełączony w pozycję 5 i wyłączy się pompa. Po osiągnięciu stanu MIN (czujnik MIN zwarty) styk przekaźnika przełącza się w pozycję 6 i pompa włączy się. Urządzenie zabezpiecza pompę przed pracą poniżej poziomu MIN odpowiednio przełączając stan styku pomocniczego pomiędzy 5 i 6 (włączając i wyłączając pompę).

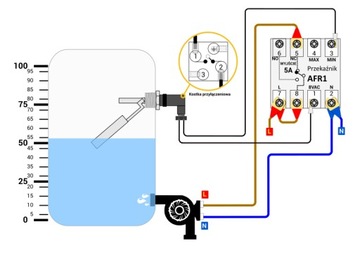

Przykład zastosowania - zabezpieczenie pompy przed suchobiegiem.
