Настенный рекуператор AIRDOT 200 Link 100м3/ч 160мм ТИХИЙ

Rekuperator ścienny Harmann

AIRDOT 200 Link

Dane techniczne

• Model: AIRDOT 200 Link - komunikacja przewodowa urządzeń
• Przepływ powietrza max: 100 m3/h
• Moc max. 11,9 W
• ŚREDNICA 200 mm
• Napięcie: 50Hz
• Zasilanie: 220-240Vac
• Temp. otoczenia: -30 +50˚C
• Stopień ochrony: IPX4
• Waga: 5 kg
• Przystosowany do montażu w przegrodzie 250 - 500 mm

Atest PZH

Rekuperator AIRDOT posiada certyfikat PZH.

Oznacza to że nie wpływa negatywnie na ludzkie zdrowie i środowisko.

Opis

Rekuperator strefowy AIRDOT skutecznie wentyluje, usuwa nadmiar wilgoci i kontroluje jej poziom w pomieszczeniu. Pracuje cyklicznie w funkcji nawiewu i wyciągu. Nawiewa świeże powietrze, podgrzane zakumulowanym wcześniej ciepłem.

Połączenie urządzeń w system pozwala wentylować całą kubaturę.

W wersji podstawowej AIRDOT Easy  może pracować jako pojedyncze urządzenie- jeżeli jednak wymagana jest większa wydajność, warto zaplanować montaż dwóch jednostek.

W wersji AIRDOT Link dzięki wzajemnej komunikacji przewodowej rekuperatory synchronizują nawiew z wywiewem.

Dla wersji AIRDOT Link oraz AIRDOT Link+ należy dokupić pilot LCD.  Jeden pilot może obsługiwać kilka rekuperatorów  .

Zalety rekuperatora AIRDOT Link

• Cicha praca dzięki zlokalizowaniu wentylatora za wymiennikiem
• od strony zewnętrznej
• Wydłużony ceramiczny wymiennik ciepła o wysokiej sprawności (do 93%)
• Prosta i elegancka forma
• Uchylny panel pełniący funkcję klapy odcinającej
• Bez szczotkowy silnik o wysokiej sprawności
• Łatwe czyszczenie i konserwacja
• Podwójny filtr przeciwpyłowy, zmywalny i łatwo dostępny
• Wskaźnik LED sygnalizujący pracę urządzenia
• Brak konieczności odprowadzania kondensatu
• Możliwość skonfigurowania do 16 urządzeń poprzez komunikację przewodową
• Automatyczny restart po zaniku zasilania

Budowa

1. Zmywalny filtr przeciwpyłowy wykonany z materiału na bazie pianki poliuretanowej. Dodatkowo przypomnienie o konieczności czyszczenia (w wersji AIRDOT Link)
2. Rewersyjny wentylator którego prawie nie słychać, wykonany z polipropylenu rewersyjny wirnik napędzany jest elektronicznie komutowanym silnikiem o wysokiej sprawności.
3. Specjalnie zaprojektowana czerpnia optymalizuje przepływ powietrza, jednoczenie redukując hałas
4. Kanał montażowy o średnicy 160 mm i długości 500 mm (możliwość dokupienia kanału 700 mm), umożliwiający montaż rekuperatora w ścianie.
5. Wydłużony wymiennik ceramiczny wykonany z porcelany wysokoglinowej zapewniający wyższą sprawność odzysku ciepła.
6. Elegancki panel przedni wykonany z wysokiej jakości tworzywowa (ABS), pełniący jednocześnie funkcję klapy odcinającej.

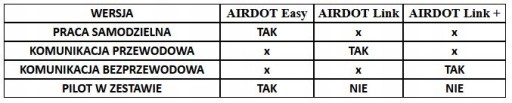

Dostępne wersje rekuperatora

Specyfikacja urządzenia w wersji podstawowej AIRDOT Easy (model dostępny na pozostałych naszych aukcjach)

• Włącznik oraz przełącznik biegów na obudowie (dwie prędkości)
• Dioda sygnalizująca pracę urządzenia
• Możliwość zastosowania standardowego przełącznika ściennego

Specyfikacja urządzenia w wersji z komunikacją przewodową AIRDOT Link (model oferowany na powyżej aukcji)

• Wyłącznik na obudowie (możliwe sterowanie pilotem)
• Funkcja czuwania (tryb uśpienia)
• Funkcja higrostatu
• Dioda sygnalizująca pracę urządzenia i konieczność wyczyszczenia filtra
• Dostępne cztery stopie prędkości, kontrolowane pilotem
• Możliwość komunikacji do 16 urządzeń poprzez połączenie kablem

Specyfikacja urządzenia w wersji z komunikacją bezprzewodową AIRDOT Link+ (model dostępny na pozostałych naszych aukcjach)

• Wyłącznik na obudowie (możliwe sterowanie pilotem)
• Funkcja czuwania (tryb uśpienia)
• Funkcja higrostatu
• Dioda sygnalizująca pracę urządzenia i konieczność wyczyszczenia filtra
• Cztery stopnie prędkości, kontrolowanych pilotem
• Możliwość skonfigurowania do 16 urządzeń poprzez komunikację bezprzewodową

Zasada działania

Cykl pierwszy

Wyciąg ciepłego, nieświeżego powietrza oraz przekazanie ciepła do wymiennika.

Cykl drugi

Nawiew świeżego powietrza z jednoczesnym odbiorem zakumulowanego ciepła.

Inteligentna automatyka

dopasowuje pracę do zapotrzebowania oraz łączy jednostki w jeden system sprawnej wentylacji.

- Tryb automatyczny - Rekuperator pracuje z średnią prędkością wentylatora – cyklicznie przez 70 sekund w trybie wyciągowym i 70 sekund w trybie nawiewnym. Po wciśnięciu przycisku „AUTO” urządzenie przeprowadza test aktywnych sensorów (czujnik zmierzchu, higrostat i CO2, jeżeli występuje). Jeżeli zostanie odczytana wartość powyżej ustalonego parametru, rekuperator rozpocznie pracę w trybie maksymalnego wyciągu, aż do przywrócenia wartości granicznej parametr

- Funkcja czuwania (tryb uśpienia) - Rekuperator pozostaje w trybie uśpienia z zamkniętą żaluzją, jednak sensory pozostają aktywne. W przypadku zmiany parametrów powietrza, na przykład przy wzroście wilgotności lub stężenia CO2 powyżej ustalonego limitu, urządzenie automatycznie uruchamia się w trybie wyciągowym z maksymalną prędkością. Po wyrównaniu parametrów powietrza rekuperator powraca do trybu czuwania. Ten rodzaj pracy urządzenia sprawdza się w przypadku długiej nieobecności domowników.

- Funkcja higrostatu z możliwością wyboru trzech wartości: 40% - 55 % - 70% Możliwe jest ustalenie progu maksymalnej wilgotności dla higrostatu, by dostosować go do pomieszczenia, w którym pracuje. Gdy poziom wilgotności względnej zostanie ustalony, urządzenie będzie wyciągać powietrze z pomieszczenia w sposób ciągły, aż do momentu, gdy odczyt z czujnika spadnie poniżej zadanej wartości. W przypadku zespolonej pracy kilku jednostek, wszystkie urządzenia będą pracować w trybie wyciągowym, aż do momentu, gdy wilgotność obniży się do żądanej wartości. Domyślnie został ustalony poziom H2, co odpowiada wilgotności względnej na poziomie RH: 55%.

- Czujnik zmierzchu Przy zmniejszeniu intensywności światła prędkość obrotów wentylatora zostanie automatycznie ustawiona na minimum, w celu ograniczenia hałasu.

- Regulacja ilości powietrza nawiewanego poprzez przełącznik na obudowie, pilot lub przełącznik ścienny (w zależności od modelu).

Szybki montaż

1. Wiercimy otwór w ścianie o średnicy Ø D=200mm pod kątem 2°oraz      doprowadzamy przewody.

2. Wsuwamy rurę do otworu montażowego.

3. Montujemy panel przedni oraz tylny.

4. Instalujemy moduł główny z wentylatorem i wymiennikiem ciepła.

Produkt spełnia wymagania techniczne określone w programie „Czyste Powietrze” i znajduje się na liście Zielonych Urządzeń i Materiałów (ZUM).

Lista ZUM to pomoc dla wnioskodawców programu „Czyste Powietrze” w wyborze urządzeń i materiałów kwalifikujących się do dofinansowania.

Wymiary [mm]
