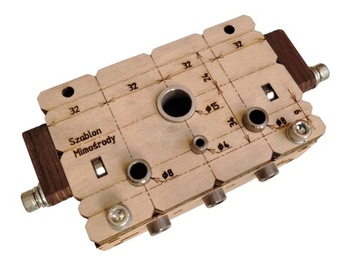

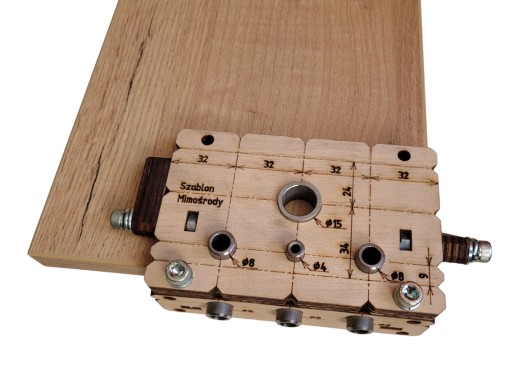

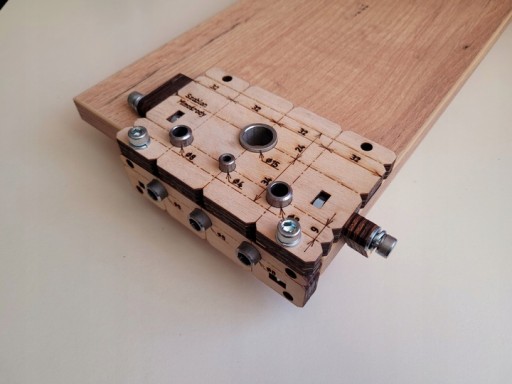

SZABLON DO MEBLI MIMOŚRODÓW I KOŁKÓW MEBLOWYCH

Szablon do wiercenia otworów pod połączenia mimośrodowe oraz kołkowe dla płyt o grubości 18mm.

Szablon wykonany jest ze sklejki wycinanej laserowo. W miejscach przeznaczonych do wiercenia otworów osadzone są stalowe tulejki. Tulejki wykonane ze stali S235.

Tulejki o długości 18 mm sprawiają że wiercone otwory są prostopadłe do płaszczyzny wiercenia.

Tulejka o długości 15 mm przeznaczona do wiertła średnicy fi 15 mm.

Otwory pod kołki średnicy 8mm. Średnica otworu trzpienia mimośrodu 8mm. Średnica otworu do nawiercenia płyty pod wkręt złącza mimośrodowego o średnicy rdzenia 4 mm.

Szablon uniwersalny przystosowany do wykonywania połączeń o długości trzpienia mimośrodu 24 mm oraz 34 mm.

Szablon zapewnia wysoką precyzję dzięki czemu wiercone otwory znajdują się w połowie grubości płyty.

Opis otworów:

Górnej część przyrządu posiada 4 tulejki o średnicy:

• ∅ 15 mm 1x,
• ∅ 8 mm 2x,
• ∅ 4 mm 1x,

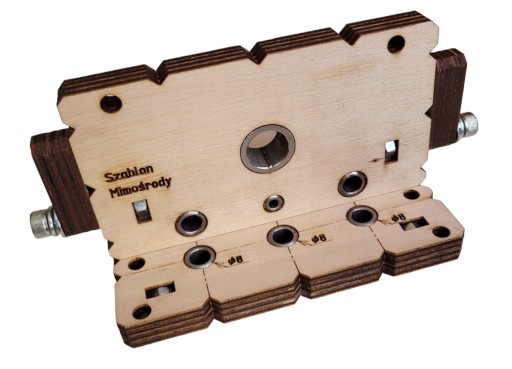

Dolna część przyrządu posiada 3 tulejki o średnicy:

• ∅ 8 mm 3x,

Wszystkie niezbędne wymiary są trwale wygrawerowane na powierzchni szablonu wraz z liniami pomocniczymi w celu łatwiejszego pozycjonowania szablonu.

Szablon wyposażony jest w dwa składane ograniczniki boczne co przyspiesza i znacząco ułatwia pracę. Opory przykręcane za pomocą śrub, dzięki czemu istnieje możliwość ich odkręcenia.
