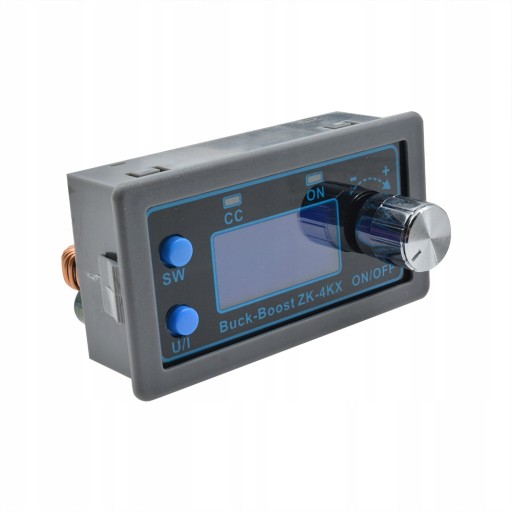

Регулируемый модуль питания понижающего повышающего преобразователя

DC-DC Buck Boost Converter CC Wyjście CV 0.5-30V Regulowany moduł zasilania

Cechy:

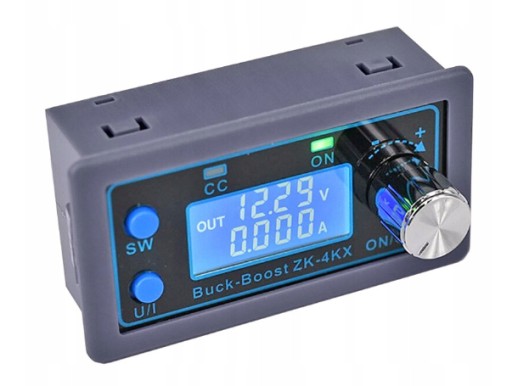

- LCD wyświetla napięcie wejściowe/wyjściowe, prąd wyjściowy/moc wyjściową/pojemność wyjściową/czas wyjściowy.

- Regulacja CNC umożliwia dokładną i szybką regulację. Może zwiększać i obniżać napięcie, z regulowanym napięciem wyjściowym 0,5-30 V i regulowanym limitem prądu 0-4A.

- Zabezpieczenie przed odwrotnym połączeniem końca wejściowego, aby nie wypaliło się, gdy istnieje połączenie odwrotne.

- Zabezpieczenie przed przepływem zwrotnym na końcu wyjściowym. Nie ma potrzeby dodawania diody zapobiegającej przepływowi wstecznemu podczas ładowania.

- Moduł może być domyślnie ustawiony na ON/OFF.

- Dostępnych jest wiele mechanizmów ochrony oprogramowania, a próg ochrony jest regulowany. Gdy parametry pracy modułu przekroczą próg ochrony, wyjście zostanie automatycznie wyłączone.

- Tętnienie wyjściowe jest małe i dostępny jest filtr ?.

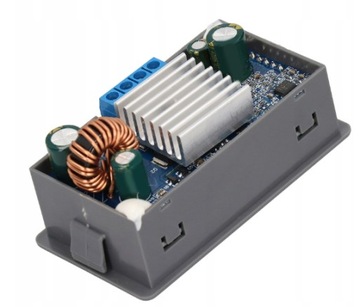

- Gruby radiator.

Dane techniczne:

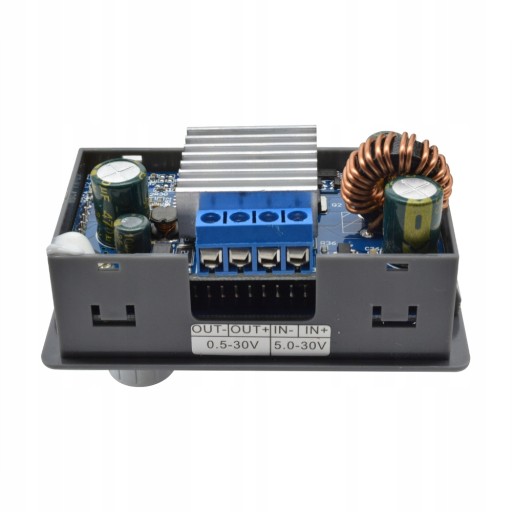

-Napięcie wejściowe: 5.0-30V

-Napięcie wyjściowe: 0,5-30V

- Prąd wyjściowy: może pracować stabilnie przy 3A przez długi czas i może osiągnąć 4A przy zwiększonym rozpraszaniu ciepła

- Moc wyjściowa: naturalne rozpraszanie ciepła 35W; wzmocnić rozpraszanie ciepła 50W

- Rozdzielczość wyświetlania napięcia: 0,01V

- Aktualna rozdzielczość wyświetlania: 0,001A

- Wydajność konwersji: około 88%

- Miękki start: tak (może się nie powieść, gdy moduł jest włączony z obciążeniem o dużej mocy)

- Częstotliwość pracy: 180 KHZ

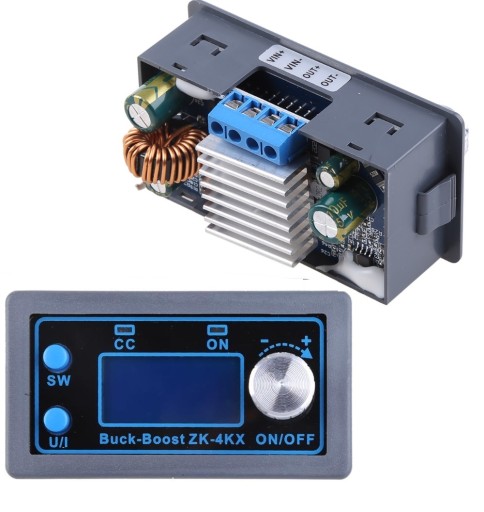

- Rozstaw otworów w przypadku instalacji wbudowanej: 75 x 39 mm

Mechanizm ochronny:

- Wejście anty-odwrotne połączenie

- Wyjście przeciw cofaniu

- Zabezpieczenie podnapięciowe wejścia (regulacja 4,8-30 V, domyślnie 4,8 V)

- Zabezpieczenie przed przepięciami wyjściowymi (regulacja 0.5-31V, domyślnie 31V)

- Zabezpieczenie nadprądowe wyjścia (regulacja 0-4.1A, domyślnie 4.1A)

- Zabezpieczenie przed przeciążeniem (regulacja 0-50 W, domyślnie 50 W)

- Zabezpieczenie przed przegrzaniem (regulacja 80-110â, domyślnie 110â)

- Ochrona limitu czasu (regulacja 0-100h, domyślnie wyłączone)

- Zabezpieczenie nadmiaru pojemności (regulacja 0-60 Ah, domyślnie wyłączone)

Jak go używać?

1. Przełącz wyświetlane parametry:

W normalnym interfejsie naciśnij krótko SW, aby przełączyć wyświetlaną zawartość w dolnym wierszu. Prąd A, moc W, pojemność Ah i czas h można przełączać. Naciśnij i przytrzymaj, aby zmienić górną wyświetlaną zawartość, przełączając między napięciem wejściowym IN i napięciem wyjściowym OUT.

2. Ustaw wartość napięcia wyjściowego:

W normalnym interfejsie krótko naciśnij przycisk U/I, aby przejść do interfejsu ustawień napięcia CC. Miga pewna cyfra ustawionego napięcia wyjściowego. Obróć pokrętło enkodera, aby zwiększyć lub zmniejszyć napięcie wyjściowe. Krótko naciśnij pokrętło, aby wybrać cyfrę napięcia wyjściowego do ustawienia. Po zakończeniu ustawiania naciśnij krótko dwukrotnie przycisk U / I, aby powrócić do normalnego interfejsu. Lub automatycznie powróci do normalnego interfejsu, bez operacji w ciągu 10 sekund.

3. Ustaw wartość prądu stałego (czyli maksymalny prąd wyjściowy dozwolony przez moduł):

W normalnym interfejsie krótko naciśnij przycisk U/I, aby przejść do interfejsu ustawień prądu stałego napięcia. Krótko naciśnij przycisk U/I ponownie, aby przełączyć, aby ustawić stałą wartość prądu. Widać, że miga pewna część wartości prądu stałego. Obróć pokrętło enkodera, aby zwiększyć lub zmniejszyć wartość. Krótko naciśnij enkoder, aby wybrać cyfrę stałej wartości prądu do ustawienia. Po zakończeniu ustawień naciśnij krótko przycisk U / I, aby wyjść z interfejsu ustawień i powrócić do normalnego interfejsu. Lub automatycznie powróci do normalnego interfejsu, bez operacji w ciągu 10 sekund.

4. Ustaw moduł domyślnie na ON/OFF:

W normalnym interfejsie naciśnij i przytrzymaj przycisk U / I, aby przejść do interfejsu ustawień parametrów. Wyświetla OTWÓRZ WYŁ lub OTWÓRZ WŁ. OPEN OFF oznacza, że ??wyjście jest domyślnie wyłączone po włączeniu zasilania, a OPEN ON oznacza, że ??wyjście jest domyślnie włączone po włączeniu zasilania. Naciśnij i przytrzymaj enkoder obrotowy, aby przełączać się między tymi dwoma stanami. Po zakończeniu ustawień naciśnij i przytrzymaj przycisk U / I, aby powrócić do normalnego interfejsu.

5. Ustaw parametry ochrony na ON i próg:

W normalnym interfejsie naciśnij i przytrzymaj przycisk U / I, aby przejść do interfejsu ustawień parametrów. Krótko naciśnij przycisk SW, aż pojawi się parametr ochrony, który chcesz ustawić.

LUP: Próg ochrony podnapięciowej

OUP: Próg ochrony przed przepięciem

OCP: Próg zabezpieczenia nadprądowego

OPP: Próg ochrony nadmiernej mocy

OAP: Próg ochrony nadmiernej wydajności

OHP: Próg ochrony limitu czasu

OTP: Próg ochrony przed przegrzaniem

Krótko naciśnij enkoder obrotowy, aby wybrać cyfrę parametru ochrony, który chcesz ustawić. Długo naciśnij enkoder, aby ustawić parametry ochrony WŁ. lub WYŁ. (Uwaga: Tylko ochrona przed przekroczeniem limitu czasu i ochrona nadmierna może być ustawiona na włączanie/wyłączanie, inne parametry ochrony są domyślnie włączone.). Obróć enkoder, aby zmienić parametry. Po zakończeniu ustawień naciśnij i przytrzymaj przycisk U / I, aby powrócić do normalnego interfejsu.

6. Kalibracja napięcia i prądu:

W normalnym interfejsie naciśnij i przytrzymaj przycisk U / I, aby przejść do interfejsu ustawień parametrów. Krótko naciśnij przycisk SW, aż pojawi się interfejs parametrów z CAL.

Interfejs z CAL IN V to interfejs kalibracji napięcia wejściowego;

Interfejs z CAL OUT V to interfejs kalibracji napięcia wyjściowego;

Interfejs z CAL OUT A jest interfejsem kalibracji prądu wyjściowego;

Obracaj enkoderem w lewo iw prawo, aby dostosować parametry. Naciśnij i przytrzymaj enkoder, aby potwierdzić, że regulacja została zakończona. W tym czasie wartość parametru nie miga. Naciśnij i przytrzymaj przycisk U / I, aby powrócić do normalnego interfejsu.

Uwaga: Aby zapewnić dokładność kalibracji, tylko wtedy, gdy napięcie przekracza 12 V, można kalibrować napięcie. I tylko wtedy, gdy prąd przekracza 1A, można kalibrować prąd.

Notatka:

- Zacisk wejściowy IN- modułu nie może być zwarty z zaciskiem wyjściowym OUT-, w przeciwnym razie funkcja stałoprądowa zawiedzie.

- Upewnij się, że moc twojego zasilacza jest większa niż moc wymagana przez obciążenie wyjściowe.

- Gdy użytkownicy potrzebują wyjścia modułu przy pełnym obciążeniu, napięcie wejściowe musi być większe niż 8V. Gdy napięcie wejściowe wynosi 5V, moc wyjściowa wynosi około 15W. Maksymalny prąd modułu to 4A, który jest ograniczony maksymalną mocą wyjściową. Na przykład, jeśli wyjście wynosi 17V, prąd nie powinien być większy niż 2A.

-Gdy ten moduł jest używany powyżej 3A, 35W, należy wzmocnić urządzenia rozpraszające ciepło.

- Moduł posiada funkcję zabezpieczenia podnapięciowego wejścia. Domyślna wartość to około 4,8 V (można ustawić). Jeśli jest niższa niż ta wartość, wyjście zostanie automatycznie odłączone (Uwaga: napięcie na porcie modułu jest niższe niż próg zabezpieczenia podnapięciowego. Gdy prąd wejściowy jest stosunkowo duży, nie należy ignorować podzielonego napięcia na przewodzie wejściowym) .

Pakiet zawiera:

-1 x konwerter doładowania Buck
