Ручной мультиметр MAYILON HT208D

Opakowanie produktu jest podniszczone.

MAYILON HT208D 6000 zlicza cyfrowy miernik cęgowy

Miernik cęgowy rozruchowy MAYILON HT208D może mierzyć napięcie AC/DC, prąd AC/DC, częstotliwość, obciążenie, rezystancję, temperaturę, diodę, NCV, VFD, prąd rozruchowy itp.

MAKS. Napięcie między zaciskami a uziemieniem: AC750V lub DC1000V

Podświetlany wyświetlacz LCD i wbudowana latarka

Napięcie bezdotykowe (NCV) – funkcja bezdotykowego wykrywania napięcia

Warunki środowiskowe użytkowania:

Bezpieczeństwo: IEC 61010-1, poziom zanieczyszczenia 2

IEC 61010-2-032: KAT III 1000 V / KAT IV 600 V

IEC 61010-2-033: KAT III 1000 V / KAT IV 600 V

Współczynnik temperaturowy: dokładność 0,1*/°C (<18°C lub >28°C)

Wyświetlacz: odczyt licznika 6000. Automatycznie wyświetlaj symbole jednostek zgodnie z przesunięciem funkcji pomiarowej.

Multimetr cęgowy

Działanie funkcji miernika cęgowego

• Klawisz wyboru funkcji : Gdy w jednej pozycji znajduje się wiele funkcji, naciśnij ten klawisz, aby przełączyć.
• Klawisz wyboru zakresu : Po włączeniu miernik domyślnie przechodzi w tryb zakresu AUTO i wyświetla znak „auto”. Jest skuteczny w funkcjach 60/600A, ACV, DCV i rezystorach. Naciśnij ten przycisk, aby przejść do ręcznego trybu zakresu, naciskaj dalej, aby przejść do wyższego zakresu, aż do najwyższego zakresu, i naciśnij ponownie, aby powrócić do najniższego zakresu. W trybie zakresu ręcznego naciśnij ten przycisk na dłużej niż 2 sekundy, aby powrócić do zakresu automatycznego.
• Klawisz widoku Max/Min : Przy funkcjach prądu, napięcia, rezystancji i temperatury. Naciśnij ten przycisk, aby przełączać wartości maksymalne i minimalne; Naciśnij ten przycisk na dłużej niż 2 sekundy, aby wyjść z tego trybu. Po wejściu w ten tryb multimetr cyfrowy automatycznie przełączy się na zakres ręczny.
• Wchodząc w tryb oglądania maksymalnego/minimalnego, najpierw naciśnij przycisk zakresu, aby przełączyć na najbardziej odpowiedni zakres.
• Klawisz zera wartości względnej wł./prądu DC : W trybie pomiaru prądu DC klawisz ten wynosi zero. Przed pomiarem prądu stałego, jeśli wyświetlacz nie pokazuje ZERO, naciśnij ten przycisk, aby najpierw włączyć funkcję ZERO, a na ekranie wyświetlacza pojawi się znak „zero”
• W przypadku prądu, napięcia, rezystancji, pojemności i temperatury klucz ten jest kluczem wartości względnej. Naciśnij ten przycisk, aby włączyć pomiar wartości względnej, na ekranie wyświetlacza pojawi się „REL”, naciśnij go ponownie, aby wyjść z funkcji pomiaru wartości względnej.
• Klawisz zatrzymania danych/latarki : Naciśnij ten klawisz, aby włączyć wstrzymanie danych, a na ekranie wyświetlacza pojawi się znak „H”, oznaczający blokowanie danych. Naciśnij ponownie, aby anulować; Naciśnij ten klawisz na dłużej niż 2 sekundy, aby włączyć lub wyłączyć latarkę.

Multimetr cęgowy

Specyfikacje dokładności

Temperatura i wilgotność środowiska pracy: 0 ~ 40°C (<80% RH, <10°C bez kondensacji).

Temperatura i wilgotność środowiska przechowywania: -10 ~ 60*C (<70% RH, wyjmij baterię).

Prąd stały: 60A/600A/1000A ±(2,5%+8)

Prąd przemienny: 60A/600A/1000A ±(2,5%+8)

VFD: ±(5,0%+10); ROZRUCH: ±(5,0%+10)

Napięcie prądu stałego: 600mV/6V/60V/600V ±(0,5%+5)/1000V ±(0,8%+5)

Napięcie AC: 600mV/6V/60V/600V ±(0,8%+5)/750V ±(1,0%+5)

Przetwornica częstotliwości (750 V) ±(2,0%+5)

Rezystancja: 600Ω/6KΩ/60KΩ/600KΩ/6MΩ/60MΩ ±(1,0%+5)

Pojemność: 10nF/100nF/1000nF/10μF/100μF/1000μF/10mF ±(4,0%+5)/100mF ±(5,0%+10)

Częstotliwość: 10 Hz/100 Hz/1000 Hz/10 kHz/100 kHz/1000 kHz ±(1,0%+3)/10 MHz ±(3,0%+3)

Cykl pracy: 1~99% ±(3,0%+3)

Aktualny licznik

Projekt szczęki

Wydłużenie szczęki: 36mm

Maksymalne napięcie i zarejestrowane wartości prądu są zaznaczone na szczęce. Nadaje się do obsługi jedną ręką.

Konstrukcja zabezpieczająca przed utratą kondensatora

Z tyłu korpusu miernika cęgowego znajduje się urządzenie mocujące. Jeśli nie ma potrzeby używania pióra kondensatora, można je przymocować z tyłu miernika cęgowego, aby uniknąć jego zgubienia.

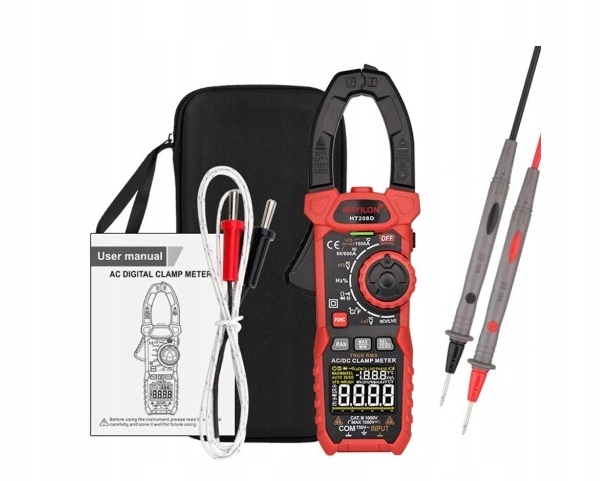

Lista rzeczy do spakowania

1 x cyfrowy miernik cęgowy MAYILON HT208D,

1 x przewody pomiarowe (para),

1 x termopary (para),

3 baterie alkaliczne AAA 1,5 V,

1 x instrukcja obsługi,( język angielski)

1 x torba do przechowywania

Wielofunkcyjny

• Automatyczny wyłącznik
• Pomiar prądu rozruchowego
• Pomiar prądu VFD
• Pomiar prądu AC/DC
• Pomiar napięcia VFD
• Pomiar napięcia AC/DC
• Pomiar częstotliwości/wypełnienia
• Pomiar rezystancji
• Test ciągłości
• Test diody
• Pomiar pojemności
• Pomiar temperatury
• Bezdotykowe wykrywanie napięcia AC (NCV).
• Wykrywanie pojedynczego ołówka FireWire (NA ŻYWO)

Zacisk multimetru

Pomiar napięcia MAX/MIN

Pomiar napięcia o wysokiej impedancji wejściowej:

Pomiar w obwodzie ma niewielki wpływ na wydajność obwodu. Jest to pożądany efekt w większości zastosowań związanych z pomiarem napięcia i jest szczególnie ważny w przypadku wrażliwych obwodów elektronicznych lub sterujących.

Pomiar napięcia przy niskiej impedancji wejściowej:

Tester napięcia może bezpiecznie rozwiązywać problemy w wrażliwych obwodach elektronicznych lub sterujących oraz obwodach, które mogą zawierać fałszywe napięcia, a także może bardziej wiarygodnie określić, czy w obwodzie występuje napięcie.
