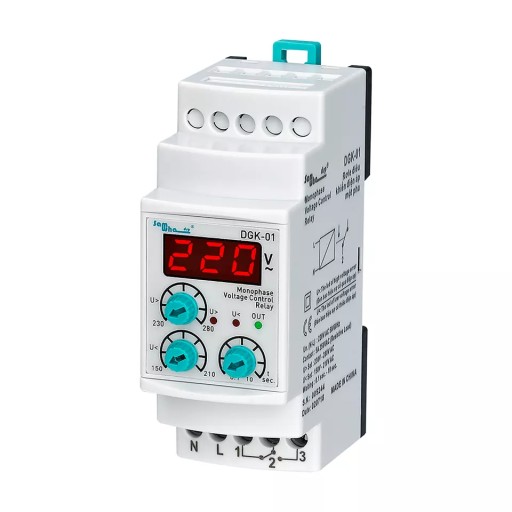

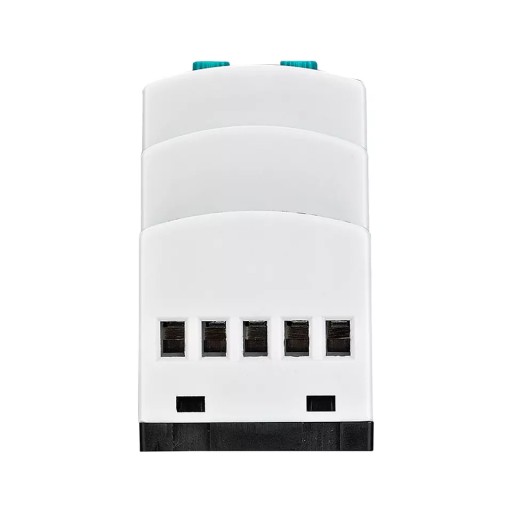

Цифровое реле контроля фазы и напряжения

Cyfrowy przekaźnik kontroli fazy i napięcia, nastawialny próg napięcia i czasu + wyświetlacz, 1x230VAC, styk 5A/250VAC

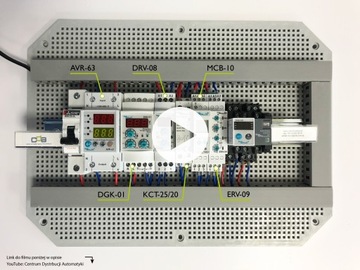

Film pokazujący działanie przekaźników:

Funkcje ochronne

Błąd zbyt wysokiego napięcia: jeśli napięcie przekroczy ustawioną wartość wysokiego napięcia, zaświeci się dioda "U>", urządzenie odczeka, aż ustawiony czas opóźnienia "t" minie, i po upływie czasu przekaźnik zostanie wyłączony, a dioda "Out" zgaśnie.

Wyjście ze stanu błędu zbyt wysokiego napięcia: gdy napięcie będzie wynosić o 5V mniej niż ustawiona wartość wysokiego napięcia, urządzenie odczeka, aż ustawiony czas opóźnienia "t" minie, i po upływie czasu dioda "U>" zgaśnie, przekaźnik zostanie aktywowany, a dioda Out się zaświeci.

Błąd zbyt niskiego napięcia: jeśli napięcie przekroczy ustawioną wartość niskiego napięcia, zaświeci się dioda "U<", urządzenie odczeka, aż ustawiony czas opóźnienia "t" minie, i po upływie czasu przekaźnik zostanie wyłączony, a dioda "Out" zgaśnie.

Wyjście ze stanu błędu zbyt niskiego napięcia: gdy napięcie będzie wynosić o 5V więcej niż ustawiona wartość niskiego napięcia, urządzenie odczeka, aż ustawiony czas opóźnienia "t" minie, i po upływie czasu dioda "U<" zgaśnie, przekaźnik zostanie aktywowany, a dioda Out się zaświeci.

Stany przekaźnikowe

Przekaźnik jest aktywny: styki 2(COM) i 3(NO) tworzą obwód zamknięty, a styki 1(NC) i 2(COM) obwód otwarty.

Przekaźnik jest wyłączony: styki 2(COM) i 1(NC) tworzą obwód zamknięty, a styki 3(NO) i 2(COM) obwód otwarty.

Zasada użytkowania

Aby ustawić wartość wysokiego napięcia: ustaw pokrętło sterujące "U>" na żądaną wartość.

Aby ustawić wartość niskiego napięcia: ustaw pokrętło sterujące "U<" na żądaną wartość.

Aby ustawić czas opóźnienia: ustaw pokrętło sterujące "t" na żądaną wartość.

Ustawione wartości są wyświetlane na wyświetlaczu podczas regulacji za pomocą pokrętła ustawień.

Jeśli napięcie znajduje się między ustawionymi wartościami wysokiego napięcia "U>" i niskiego "U<", dioda "Out" włącza się i przekaźnik jest zasilany.

Specyfikacje

• Napięcie robocze (Un): 220V AC
• Częstotliwość robocza: 50/60Hz.
• Moc robocza: <6VA
• Temperatura pracy: -20 ° c ..... + 55 ° c
• Zakres wysokiego napięcia (U>): 230V - 280V
• Zakres niskiego napięcia (U<): 150V - 210V
• Czas opóźnienia(t): 0,1sek - 10sek.
• Wyświetlacz: 3x diody LED, 1x wyświetlacz
• Typ połączenia : Połączenie terminalowe
• Kontakt:5A/250V AC (obciążenie rezystancyjne)
• Średnica kabla: 2,5mm ²
• Waga: Max. 220g

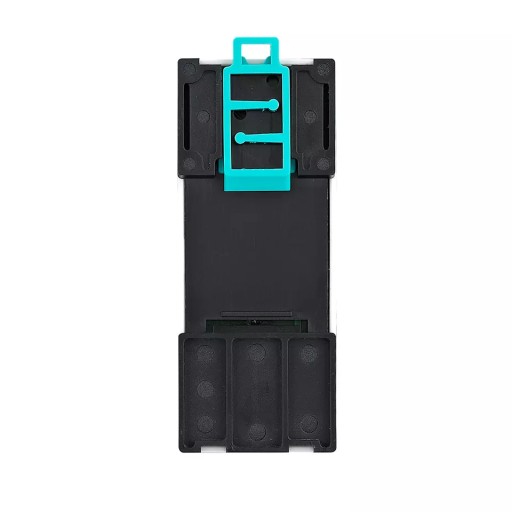

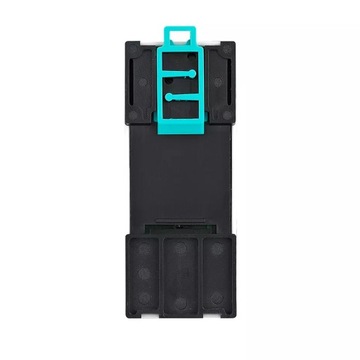

• Montaż: Pionowe zmontowane w panelu lub  na szynie DIN

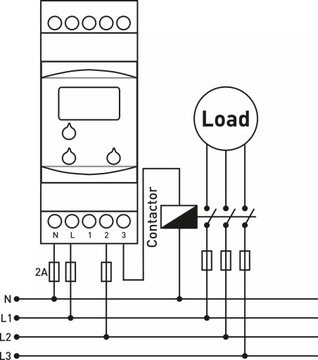

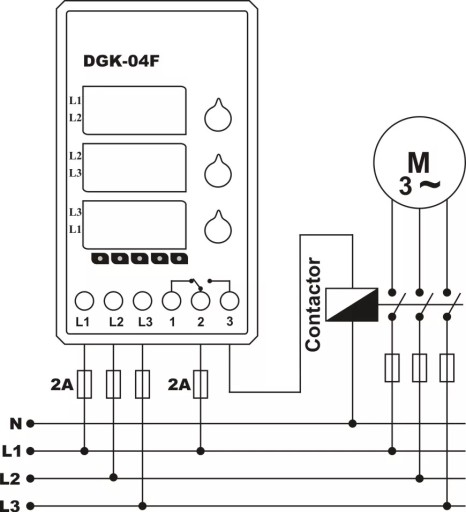

Schemat połączeń

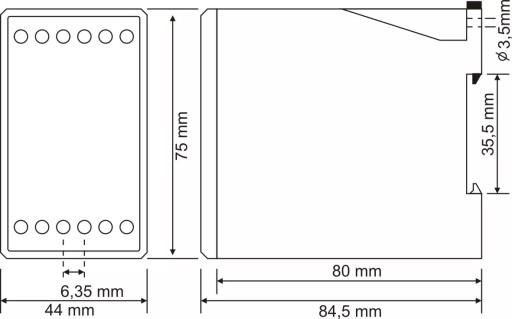

Wymiary:
