Przekaźnik zabezpieczenia prądowego i napięciowego

Przekaźnik zabezpieczający prąd i napięcie AVR przeznaczony jest do ochrony urządzeń o wrażliwych napięciach i prądach roboczych przed błędami, które mogą wystąpić na skutek napięcia sieciowego i przeciążenia.

Użytkowanie urządzenia i zasada działania

Wykonaj połączenia urządzeń zgodnie z typem połączenia. W przeciwnym razie urządzenie może ulec uszkodzeniu. Dostosuj nadmiar prądu oraz ustawienia wysokiego i niskiego napięcia oraz urządzenia zgodnie z prądem roboczym i napięciem obciążenia, którego będziesz używać.

Stan nadmiernego błędu: jeśli aktualna wartość jest niższa od aktualnie ustawionych wartości (kiedy urządzenie nie ma błędu), aktualna wartość

Wartość wzrośnie powyżej aktualnie ustawionej wartości, urządzenie czeka na ustawiony limit czasu błędu, a następnie urządzenie wyłączy się -zasila przekaźnik, zapala się dioda LED błędu, wartość przeciążenia wyświetlana na bieżącym wyświetlaczu, miga w czasie trwania błędu.

Stan błędu napięcia: Jeżeli wartość napięcia sieciowego (wejściowego) mieści się pomiędzy wartościami ustawień wysokiego i niskiego napięcia (kiedy urządzenie nie powoduje błędu), wartość napięcia sieciowego (wejściowego) wzrasta powyżej ustawionej wartości wysokiego napięcia lub poniżej dolnej ustawiona wartość napięcia; Urządzenie czeka na określony czas oczekiwania na błędy, następnie odłącza zasilanie od przekaźnika, zapala się dioda LED błędu, a wartość napięcia wejściowego sieci pokazywana na wyświetlaczu napięcia miga w czasie trwania błędu.

Aby wyjść ze stanu błędu przetężenia: Po usunięciu błędu przetężenia naciśnij dwukrotnie klawisz WŁ./WYŁ., aby ręcznie zresetować lub

wyłączyć zasilanie.

Uwaga_1: Reset ręczny pozwala uniknąć wtórnych uszkodzeń systemu poprzez automatyczne resetowanie systemu bez wyjątku

w przypadku przetężenia lub zwarcia.

Stan błędu wyjścia napięciowego: Gdy wartość napięcia sieciowego (wejściowego) powróci do normy/osiągnie wartość pomiędzy

wartością wysokiego i niskiego napięcia, urządzenie czeka na ustawiony limit czasu resetowania, po czym urządzenie aktywuje przekaźnik. Dioda LED błędu gaśnie, dioda LED włącza się.

Kolejność faz jest dostępna w AVR-XXTF.

W przypadku odwrócenia kolejności faz dioda sygnału wyjściowego i zakresu faz (X1) nie świeci się.

Parametry:

• Prąd znamionowy: 63A
• Napięcie znamionowe: 3x380V + neutralny
• Częstotliwość: 50/60Hz
• Temperatura pracy: -20 ° c ...+ 55 ° c
• Moc robocza: <6VA
• Wyświetlacz: 6x wyświetlacz cyfrowy LED i 5 diody LED

Zakresy do ustawienia:

• Przeciążenie: 63A(1-63A)
• Wysokie napięcie: 230-300V + wyłączenie
• Niskie napięcie: 110-210V + wyłączenie
• Bezpiecznik niskiego napięcia: 115V
• Czas wysokiego napięcia: 230-0 sek.
• Czas niskiego napięcie: 0-210 sek.
• Opóźnienie włączenia zasilania: 0,1-20sek.
• Czas resetowania: 0,1-300 sek.

Ustawienia zakresów

1-Pokrętło ustawienia prądu

2-Pokrętło ustawienia wysokiego napięcia

3-Pokrętło ustawienia niskiego napięcia

4-Pokrętło ustawienia czasu opóźnienia

5-Pokrętło ustawienia czasu resetowania

6-Przycisk ręcznego włączania/wyłączania:

Służy do zamykania wyjścia urządzenia. W tym stanie na ekranie wyświetli się komunikat „wyłączony”, a urządzenia nie można zresetować automatycznie. Naciśnij ten przycisk ponownie, aby ponownie uruchomić urządzenie (bez powodowania awarii).

Wyświetlacz 7-prądowy

1. grupa wyświetlaczy: Podczas normalnej pracy wyświetlana jest tutaj aktualna wartość, ekran świeci się stale, gdy nie jest w stanie błędu, wyświetlacz miga w przypadku błędu (prąd).

Podczas procesu programowania na wyświetlaczu pokazywana jest wartość odpowiedniego programu (przekroczenie prądu i wysokie/niskie napięcie, czas opóźnienia, wartości ustawień czasu resetowania).

Wyświetlacz 8-napięciowy

Grupa wyświetlaczy 2.: Podczas normalnej pracy wyświetlana jest tutaj wartość napięcia wejściowego, ekran jest stale podświetlony, jeśli nie występuje stan błędu. Wyświetlacz miga w przypadku błędu (wysokie lub niskie napięcie).

9 diod LED:

A>: Świeci się, gdy wystąpi aktualny błąd.

V>: Świeci się, gdy wystąpi awaria wysokiego napięcia.

V<: Świeci się, gdy wystąpi błąd związany z niskim napięciem.

X1: Świeci się, gdy wystąpi błąd kolejności faz. (※Tylko AVR-XXTF posiada tę funkcję.)

0ut: Świeci się, gdy urządzenie rozpoczyna wysyłanie sygnału.

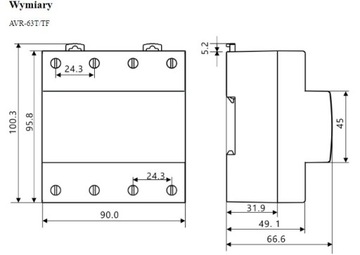

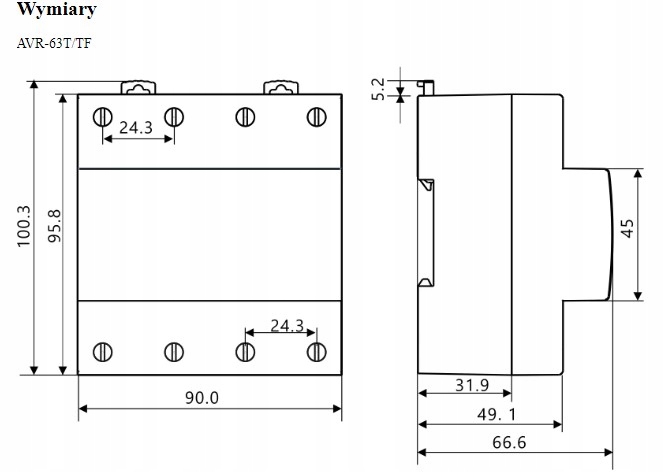

Wymiary:

Film pokazujący działanie przekaźników:
