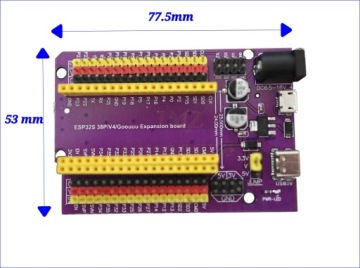

ESP32 38 pin UNIVERSAL адаптер с блоком питания Terminal Shield GOLDPIN

Terminal Adapter v4 Goldpin  to kolejna wersja uniwersalnej płytki ułatwiającej prototypowanie oraz budowę urządzeń. Płytka ta wyposażona jest w układ zasilania. To rozwiązanie jest szczególnie wygodne przy projektach  używających większych napięć czy prądów. Takich jak silniki, serwomechanizmy, przekaźniki itp. Pasuje do wszystkich modułów deweloperskich ESP32 z wyprowadzeniem 38 pin. Zarówno

⠀• Szerszych wersji o rozstawie 25.5mm jak np. ESP32-DevKitC-v4 z ESP32-WROOM-32D itp.

⠀• Węższych wersji o rozstawie 24.0mm jak np. ESP32-DevKitC-v1 z ESP32-WROOM-32S  itp.

Płytka przystosowana jest do płytek prototypowych ESP32 w module 38-pin o rozstawie 25.5mm lub 24mm

Parametry:

⠀⠀✔️    Pasuje po płytek o rozstawie pinów 24mm oraz 25.5mm

⠀⠀✔️    Układ stabilizacji napięcia

⠀⠀✔️    Wybór napięcia za pomocą zworki pomiędzy 3.3V a 5.0V

⠀⠀✔️    Każdy pin układu wyprowadzony jest na gniazdo golpin

⠀⠀✔️    Dodatkowe piny zasilania

⠀⠀✔️    Wiele opcji zasilania

⠀⠀✔️   Osobno wyprowadzone złącze UART

Płytka została bogato wyposażona w podzespoły najwyższej jakości.

Dostępne złącza zasilania:

⠀⠀   ✔️    Złącze USB-C

⠀⠀  ✔️    Złącze micro USB

⠀⠀  ✔️    Gniazdo DC 5.5mm x 2.1mm

⠀⠀  ✔️    Goldpin

Układ zasilania:

⠀⠀  ✔️    Zakres napięcia wejściowego od 5V do 16V (zalecane max 9V)

⠀⠀  ✔️    Stabilizator napięcia 5 V

⠀⠀  ✔️    Prąd po stabilatorze 800 mA

⠀⠀  ✔️    Zworka umożliwia wybór jakie napięcie pochodzące z modułu ESP32 będzie dostępne na pinach: 3.3 V lub 5.0V

Dzięki złączom goldpin można szybko tworzyć projekty za pomocą kabli. Metodą na tzw. pająka ;o)

Podczas budowy projektu już nie zabraknie pinów VCC oraz GND do których można się podłączyć. Płytka ma aż 38 dodatkowych pinów zasilania do wykorzystania.

Kompatybilne płytki developerskie wyposażone w moduły:

• ESP32-WROOM-32 38 pin. Dla wersji 30 pin mamy dedykowane płytki z wyprowadzeniami Goldpin oraz ARK
• ESP32-WROOM-ESP32D
• ESP32-WROOM-ESP32U
• ESP32-WROOM-ESP32E
• ESP32-WROOM-ESP32UE
• ESP32-WROOM-ESP32-S
• ESP32-NodeMCU

Możliwe, że inne płytki deweloperskie również będą pasować. Ważne, aby sprawdzić rozstaw pinów tak aby moduł pasował. Należy również zwrócić szczególną uwagę na wyprowadzenie pinów zasilania!

Przed zakupem upewnij się, czy będzie pasować do Twojego modułu.

Zdjęcia produktów zamieszczone na naszej stronie internetowej są poglądowe. Ostateczny wygląd produktu może się różnić w zależności od dostawy. Gwarantujemy jednak, że wszystkie nasze produkty spełniają podane w opisie specyfikacje techniczne i standardy jakości.

Notatka o bezpieczeństwie:

Produkt jest komponentem elektronicznym przeznaczonym wyłącznie do montażu przez osoby wykwalifikowane lub pod ich nadzorem. Użytkownik końcowy jest odpowiedzialny za zgodność instalacji z lokalnymi przepisami i normami bezpieczeństwa. Producent nie ponosi odpowiedzialności za niewłaściwe użycie lub instalację.
