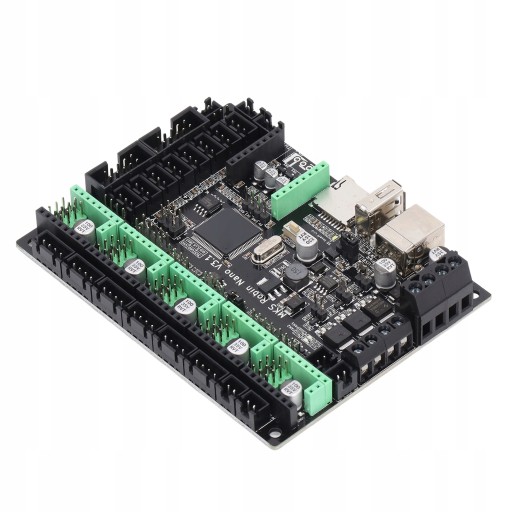

Защита питания материнской платы 3D-принтера TVS

Funkcja:

1. Typ aktualizacji: Ta płyta główna drukarki 3D jest aktualizacją poprzedniego modelu, co oznacza, że ​​ta płyta główna może mieć nowszą wydajność na komputerze z tym samym repozytorium, po prostu modyfikując typ płyty głównej w celu skompilowania odpowiedniego oprogramowania układowego.

2. Wydajność przeciwzakłóceniowa: płyta główna drukarki 3D ma zdolność przeciwzakłóceniową, co sprawi, że maszyna będzie grać bardziej stabilnie i sprawi, że proces pracy będzie lepszy.

3. Dioda Schottky'ego: Dioda Schottky'ego wykonana na zasadzie metalowego złącza półprzewodnikowego utworzonego przez metalowy styk półprzewodnikowy jest dodawana do obwodu pomiaru temperatury i obwodu MOS, co powoduje, że częstotliwość przełączania jest wysoka, a napięcie przewodzenia niższe, co może sprawić, że operator będzie bardziej wygodne podczas pracy.

4. Łatwa do przenoszenia: ta płyta główna drukarki 3D jest bardziej przenośna, możesz ją nosić przy sobie, gdy trzeba ją wymienić, i można ją łatwo przechowywać, gdy nie jest używana, oszczędzając miejsce.

5. Ochrona TVS: ochrona TVS jest dodawana do wejścia zasilania, umożliwiając wysokowydajnym urządzeniom zabezpieczającym osiągnięcie wysokiej wydajności ochrony, wysokiej mocy przejściowej, niskiego prądu upływu, niskiego odchylenia napięcia przebicia, łatwej kontroli napięcia zaciskania i braku limitu uszkodzeń.

Specyfikacja:

• Typ artykułu: zestaw części drukarki 3D
• Materiał: komponenty elektroniczne
• Mikrokontroler: STM32F407VET6 (168 MHz)
• Flash: 512 KB Flash
• Pamięć: 192 kB RAM
• Łączność WIFI: USART1, SPI2
• Wirtualne urządzenie USB: wsparcie
• Modulacja szerokości impulsu TTL: wsparcie
• Samodzielny port szeregowy: obsługiwany (UART3)
• Ochrona zasilania TVS: tak
• EEPROM: 4KB AT24C32DM
• Flash SPI: 8M W25Q64JVSIQ

Jak używać:

• Teraz możesz użyć karty pamięci lub dysku USB, możesz skonfigurować na stronie Configuration_adv.h:
• Użyj karty pamięci:
• zdefiniuj USB_FLASH_DRIVE_SUPPORT
• Użyj dysku USB:
• zdefiniuj USB_FLASH_DRIVE_SUPPORT
• Dokładamy wszelkich starań, aby karta pamięci i dysk USB działały razem, a wkrótce zaktualizujemy oprogramowanie układowe.

Lista pakietów:

• 1x płyta główna MKS Robin
• 1 x kabel USB do transmisji danych
• 25 x czapka skoczka
• lub
• 1 x płyta główna MKS Robin
• 1 x ekran MKS TS35
• Płaski kabel 2x40 cm
• 1 x kabel USB do transmisji danych
• 25 x czapka skoczka
• lub
• 1 x płyta główna MKS Robin
• 1 x ekran MKS TS35
• Płaski kabel 2x40 cm
• 1 x kabel USB do transmisji danych
• 25 x czapka skoczka
• 1 x MKS Robin WiFi
