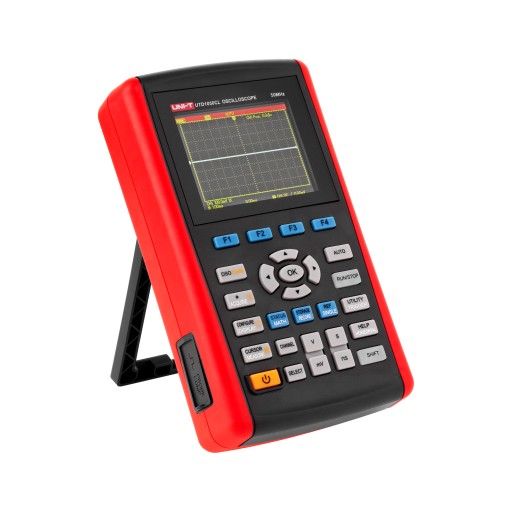

Модель осциллографа 50 МГц UTD1050CL

PARAMETRY GŁÓWNE

Szerokość pasma analogowego: 50 MHz

Liczba kanałów: 1

Czas narastania: <= 7 ns

Częstotliwość próbkowania: 250 MS/s

Głębokość pamięci: 12 kpts

Podstawa czasu: 5 ns/div ~ 50 s/div

Czułość odchylania pionowego: 5 mV/div ~ 20 V/div

Sposoby zapisu: Setup, waveform, bitmap

Sposoby wyzwalania: Edge, pulse width, slope, video

Operacje na przebiegach: FFT

Pomiar automatyczny: Peak-to-Peak, amplituda, wartości: maksymalna, minimalna, szczytowa, dolna, środkowa, średnia, RMS, przedwyzwalanie, częstotliwość, okres, czas narastania, czas opadania, wartość dodatnia/ujemna impulsu, współczynnik wypełnienia

Okno częstotliwości: 6 bitów

Interfejsy: Mini USB

ZAKRESY POMIAROWE

Napięcie stałe DC: 400 mV/ 4 V/ 40 V/ 400 V ±(1%+5)

Napięcie zmienne AC: 400 mV/ 4 V/ 40 V/ 400 V ±(1,2%+5)

Natężenie prądu stałego: 400 µA/ 4000 µA/ 40 mA/ 4000 mA/ 4 A ±(1%+5)

Natężenie prądu zmiennego: 400 µA/ 4000µA/ 40 mA/ 4000 mA/ 4 A ±(1,5%+5)

Rezystancja: 400 Ohm/ 4 kOhm/ 40 kOhm/ 400 kOhm / 4 MOhm/ 40 MOhm ±(1,2%+5)

Pojemność: 51,2 nF/ 512 nF/ 5,12 µF/ 51,2 µF/ 100 µF ±(3%+5)

CECHY OGÓLNE

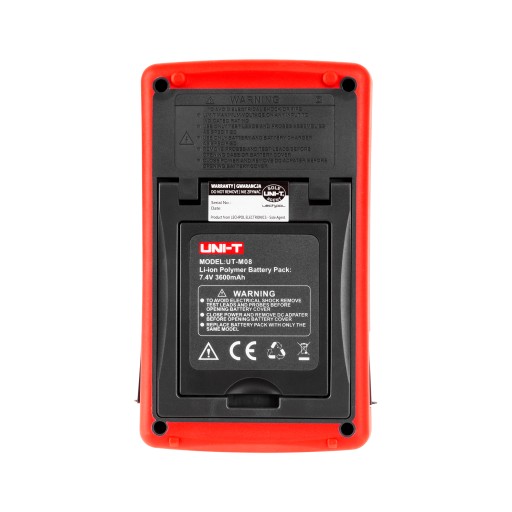

Zasilanie: Akumulator litowo-jonowy 7,4 V 3600 mAh; 100 V~240 V AC, 50 Hz/60 Hz

Wyświetlacz: 3,5” TFT LCD (320x240 px)

Wymiary: 199 x 118 x 49 mm

Waga: 0,9 kg

Akcesoria: przewód sieciowy, przewody pomiarowe, sonda pomiarowa, przewód USB, zasilacz, przystawki do pomiaru natężenia prądu
