Wiertarka wielowrzecionowa Maggi BORING SYSTEM 23 PRESTIGE

Kod produktu: |ID:77858|

Półautomatyczna, wielowrzecionowa, jednogłowicowa wiertarka.

Do wiercenia poziomego i pionowego w płytach drewnopochodnych i litym drewnie - do produkcji mebli.

• Kompaktowa maszyna - zajmująca 1 mkw.

• Dwukrotnie szybsza, niż wiertarka ręczna.

• Liczba wrzecion: 23 (11 lewych, 12 prawych)
• Odległość między środkami poszczególnych wrzecion: 32 mm
• Odległość między pierwszym, a ostatnim wiertłem: 704 mm
• Maks. średnica narzędzia: 40 mm
• Maks. głębokość wiercenia: 65 mm
• Maks. wysokość wiercenia: 55 mm
• Wysokość stołu roboczego: 860 mm
• Wymiary stołu roboczego: 949 x 350 mm
• Maks. grubość panelu: 60 mm (opcjonalnie: 130 mm)
• Maks. wymiary panelu: 960 x 3000 mm
• Moc silnika: 2 KM / 1,5 kW
• Prędkość obrotowa: 2800 obr./min.
• Standardowe ciśnienie: 6/8 BAR
• Zużycie powietrza na cykl roboczy: 10 NL
• Średnica króćca odciągowego: 80 mm

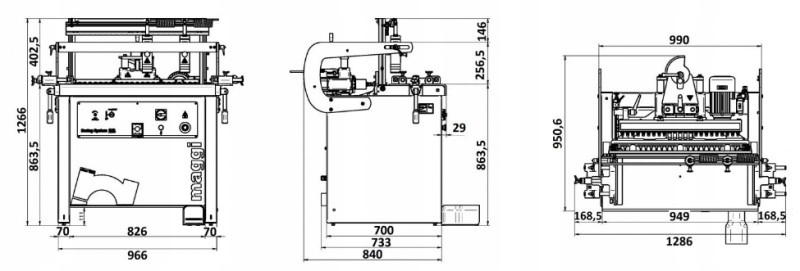

• Wymiary maszyny: 1115 x 950 x 1050 mm
• Wymiary wysyłki: 1115 x 950 x 1050 mm
• Opakowanie prowadnic: 1500 x 120 x 60 mm
• Waga netto/brutto: 271 / 301 kg

Szybkie wiercenie poziome

• Dzięki odległości 704 mm między wrzecionami i dużemu stołowi roboczemu możesz jednocześnie obrabiać dwa panele o szerokości 348 mm.

Szybkie wiercenie pionowe

• Możliwość obróbki paneli o długości boku 3000 mm w 5 cyklach roboczych.

Doskonałe połączenia paneli

• Ograniczniki boczne, regulowane z miarą, z lupą i noniuszem, zawsze stanowią precyzyjny punkt odniesienia dla operatora i gwarantują idealną równoległóść operacji wiercenia.

Szybka konfiguracja

• Regulacja głębokości wiercenia jest niezwykle łatwa dzięki urządzenia "Spyral system" i automatycznemu resetowi 10 mm do wiercenia pionowego.

Wszechstronność

• Wierci pod kątem od 0° do 90°.

Bezpieczny docisk panelu

• Szybkie pozycjonowanie - bezpieczne zaciski zapewniają największą stabilność obrabianego elementu podczas cyklu roboczego oraz najwyższą dokładność procesu wiercenia.

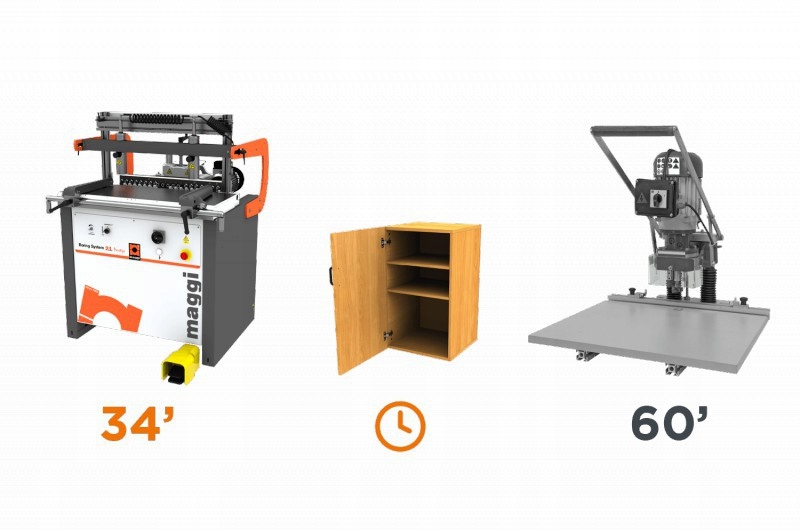

Produktywność

• Dwukrotnie szybsza, niż wiertarka stołowa.

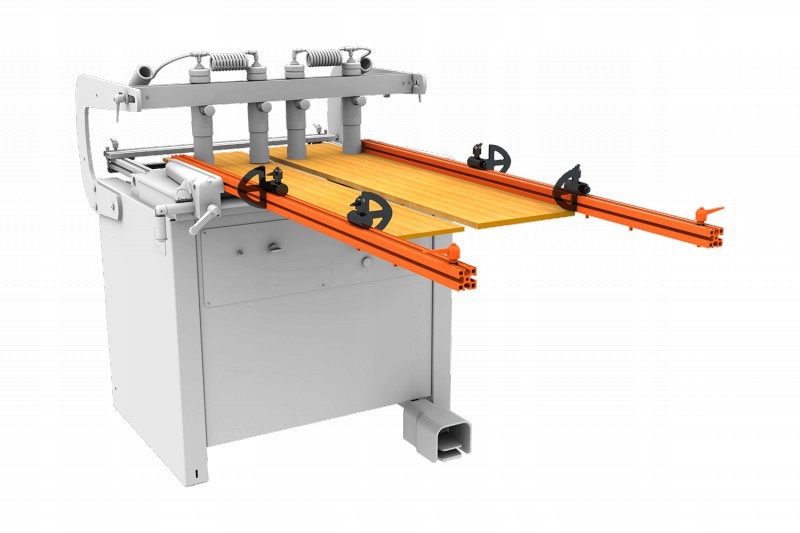

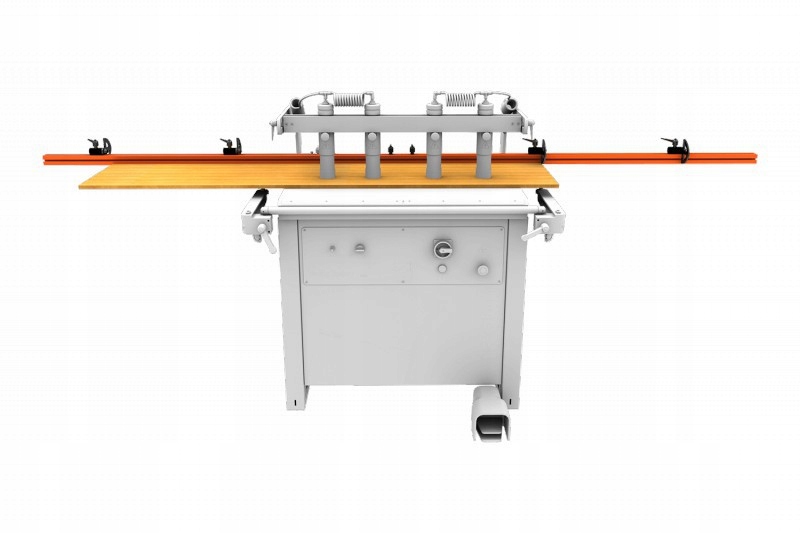

Szybkie i dokładne pozycjonowanie paneli

• Dzięki dwóm aluminiowym prowadnicom 1500 x 80 mm z 4 ogranicznikami (dwa w zestawie, dwa są opcjonalne).

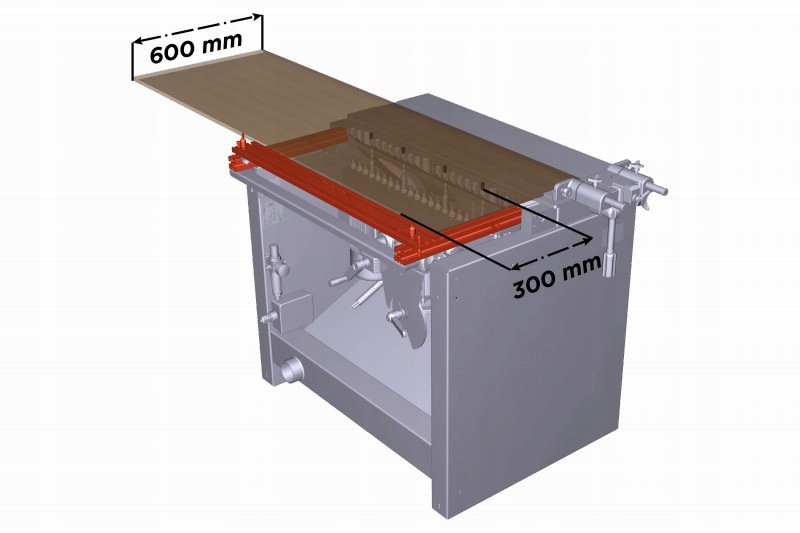

Tylny ogranicznik

• Tylny ogranicznik o skoku 300 mm umożliwia wiercenie otworów w samym środku paneli bocznych szaf, bez użycia długiej przykładnicy.

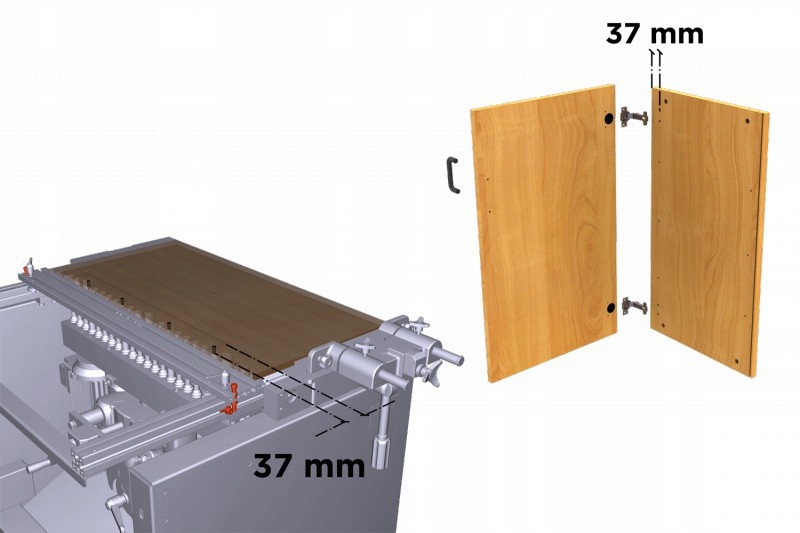

Stały ogranicznik do zawiasów

• Stały ogranicznik 37 mm jest niezwykle przydatny do wiercenia otworów pod zawiasy w panelach bocznych.

Solidna kosntrukcja

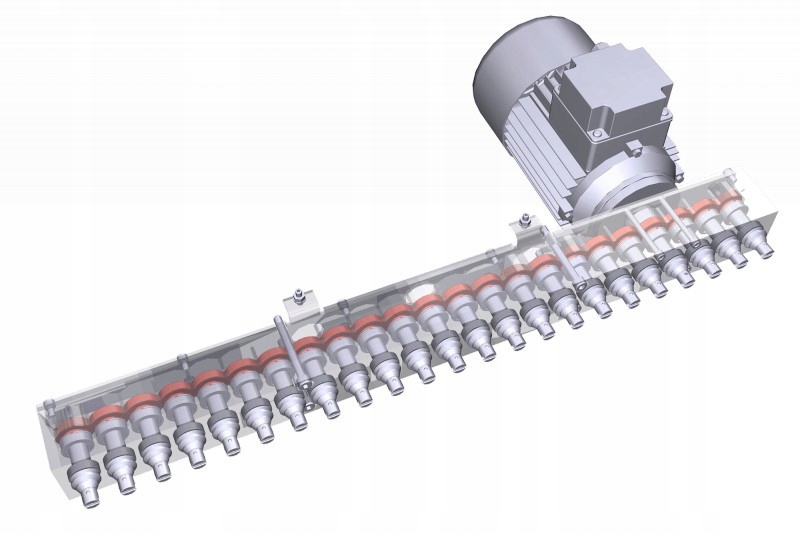

• Wykonana ze stali, trwała, przyjazna dla środowiska, odporna na rdzę powłoka proszkowa. Głowica wiertarska wykonana jest z aluminium, a wewnętrzne koła zębate ze stali rektyfikowanej.

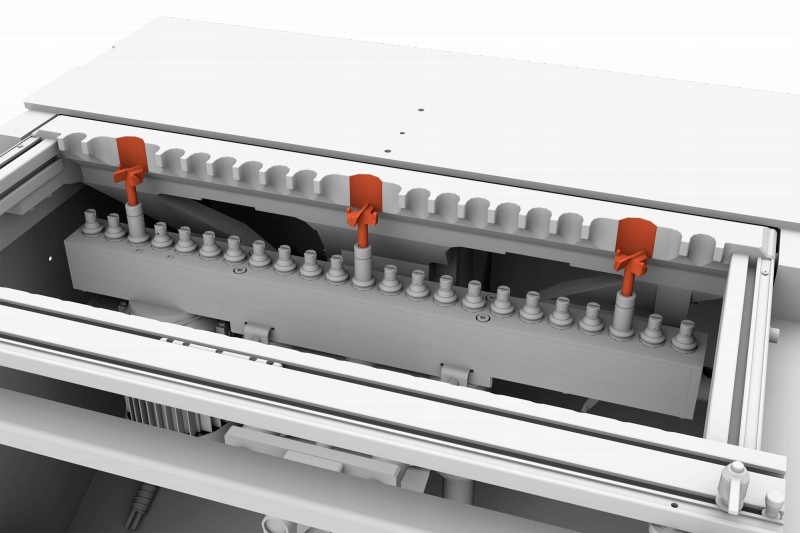

Specjalna konstrukcja do pracy z wiertłami o dużej średnicy

• Grzebień został zaprojektowany tak, aby miał 3 stałe pozycje, w których można używać wierteł o dużej średnicy, bez konieczności dalszej regulacji głowicy wiertarskiej.

Cechy:

• szybkowymienne wrzeciona
• odległość między wrzecionami 32 mm
• pneumatyczny obrót głowicy od 0° do 90°
• dobrze zwymiarowany stół roboczy wykonany ze stali
• regulacja wysokości wiercenia na licznikach numerycznych
• gotowa do podłączenia odciągu
• wyprodukowana zgodnie z normami WE (EC)

Wyposażenie standardowe:

• silnik 2 KM
• dwa opatentowane zaciski bezpieczeńśtwa
• 5 uchwytów szybkowymiennych
• 2 aluminiowe prowadnice o długości 1500 mm z 4 ogranicznikami
• 2 zdejmowane ograniczniki boczne na stole roboczym, regulowane na precyzyjnych licznikach numerycznych
• 2 stałe ograniczniki 37 mm dla zawiasów
• regulacja wysokości wiercenia na licznikach numerycznych
• tylny ogranicznik o maksymalnym skoku 300 mm
• opakowanie: karton z możliwością ustawiania jeden nad drugim
• gotowe podłączenie do odciągu

Wyposażenie opcjonalne:

• półka na narzędzia
• stojak dla długich prowadnic
• ograniczniki dopasowane do długiego panelu
• przedłużenie prowadnicy 1000 mm
• bloki do podnoszenia zacisków podtrzymujących do 130 mm
• zestaw dwóch ograniczników do wiercenia pod kątem 45° i 90°
• zestaw dwóch dodatkowych ograniczników
• dodatkowy zacisk przytrzymujący (1 szt. lub 2 szt.)
• kołek referencyjny do wiercenia liniowego
• referencyjny wskaźnik równoległości tylnej prowadnicy
• zestaw do łączenia dwóch aluminiowych prowadnic (1500 + 1500 mm)
• agregat wiertniczy do zawiasów (typ "Grass") - wierteł nie ma w zestawie
• agregat wiertniczy do zawiasów (typ "Salice") - wierteł nie ma w zestawie
• agregat wiertniczy do zawiasów (typ "Blum") - wierteł nie ma w zestawie
• agregat wiertniczy do zawiasów (typ "Hettich") - wierteł nie ma w zestawie
• zestaw narzędzi składający się z 3 wierteł do zawiasów
• agregat wiertniczy do złączy "Cabineo" - w zestawie 3 wiertła o średnicy 15 mm
• zalecany zestaw wierteł
• przyrząd do szybkiego ustawiania ograniczników wzdłuż prowadnicy (704 mm)
• niezależny stół z rolkami (500 x 1500 mm)
• silnik jednofazowy
• standardy "CSA" (norma kanadyjska)
