Arduino® Nano 33 IoT - ABX00027

Płytki serii Arduino® Nano dzięki swoim rozmiarom, umożliwiają zastosowanie ich bezpośrednio w projektach.

Arduino® Nano 33 IoT została stworzona z myślą o projektach Internet of Things, czyli zdobywającego w ostatnich latach Internetu Rzeczy. Zastosowanie takie umożliwiają układy komunikacyjne, które są na płytce. Znajdziemy tutaj układ NINA-W102, który obsługuje komunikację WiFi oraz Bluetooth Low Energy (BLE).

Urządzenia podłączane do sieci publicznej powinny być bezpieczne. Dlatego na pokładzie Arduino® Nano 33 IoT znajdziemy układ kryptograficzny ECC608A firmy Microchip®.

Płytka kompatybilna jest z chmurą Arduino® IoT Cloud oraz z protokołem TLS (Transport Layer Security). Dzięki temu w łatwy sposób można stworzyć urządzenie IoT z prawdziwego zdarzenia.

Jako mikrokontrolera został użyty układ SAMD21G18A. Jest to mikrokontroler oparty na rdzeniu ARM Cortex®-M0+, więc jest to energooszczędny układ dostosowany do pracy z obniżonym poborem energii.

Taktowany jest zegarem 48 MHz, a na jego pamięć składa się aż 256 kB pamięci Flash i 32 kB pamięci SRAM.

Jeśli IoT to czujniki. Na płytce znalazło się miejsce na 3-osiowy akcelerometr i żyroskop. Jest to układ MEMS LSM6DS3 firmy ST Microelectronics®.

Arduino® Nano 33 IoT zasilane jest napięciem 3,3 V. Pin zasilający 5 V znany z klasycznej płytki Nano domyślnie nie posiada napięcia. Aby skorzystać z zasilania 5 V, należy zlutować zworkę obok tego pinu. Zasilanie 5 V wtedy realizowane jest przez USB.

Ważna informacja: Arduino® Nano 33 IoT nie toleruje na swoich pinach sygnałów na poziomie 5 V.

Specyfikacja Arduino® Nano 33 IoT

• Mikrokontroler SAMD21G18A
• Maksymalna częstotliwość zegara: 48 MHz
• Pamięć SRAM: 32 kB
• Pamięć Flash: 256 kB
• Porty I/O: 14
• Wyjścia PWM: 6
• Ilość wejść analogowych: 8 (kanały przetwornika A/C)
• Interfejsy szeregowe: UART, SPI, I2C
• Przetwornik DAC
• Zewnętrzne przerwania
• Gniazdo microUSB
• Układ WiFi: NINA-W102
• Układ kryptograficzny: ECC608A
• Układ akcelerometru i żyroskopu: LSM6DS3
• Złącza goldpin do wlutowania w zestawie
• Wymiary: 45 x 18 mm

Przydatne linki

• Oprogramowanie Arduino® IDE

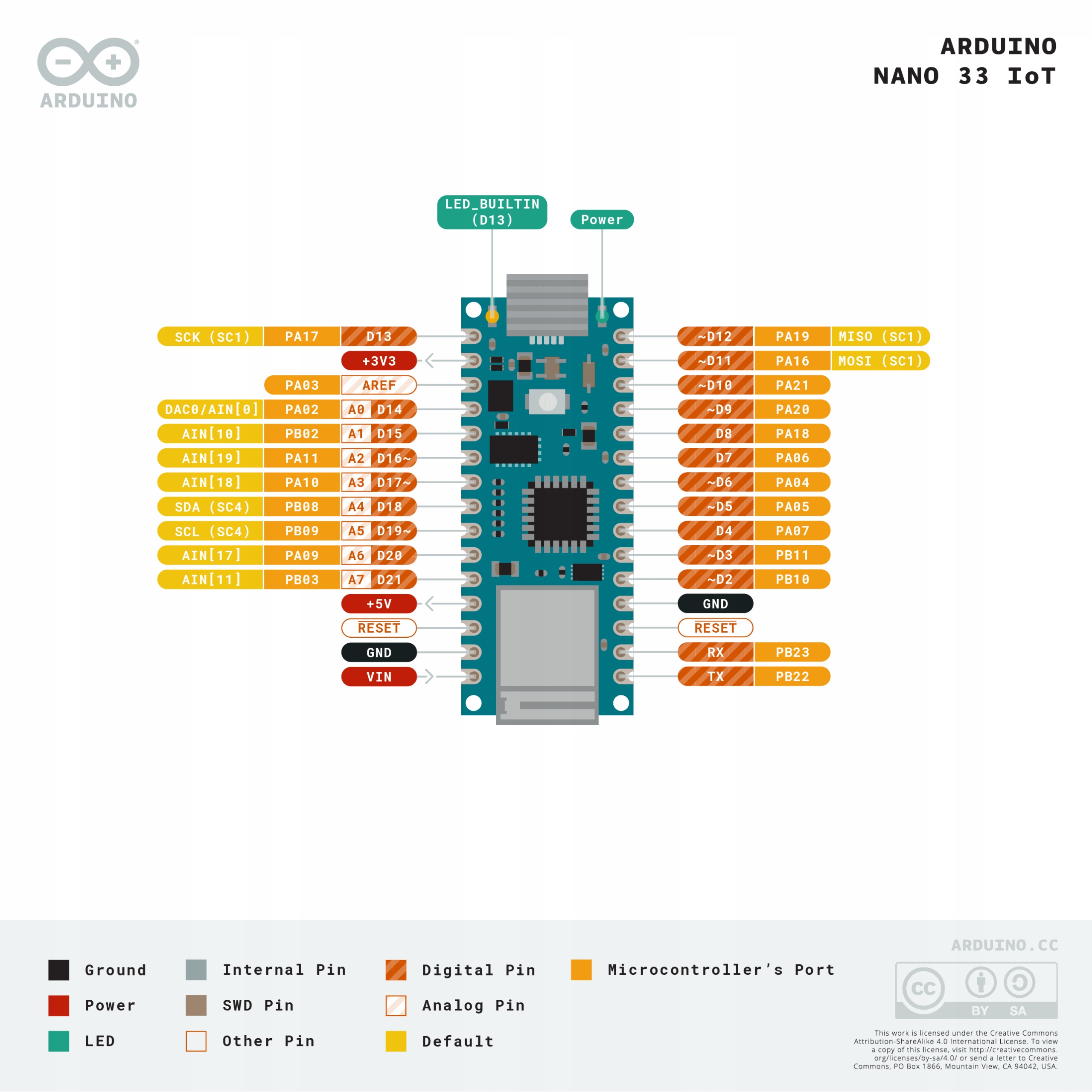

• Pinout Arduino® Nano 33 IoT
• Arduino® IoT Cloud
• Dokumentacja SAMD21G18A
• Dokumentacja NINA W102
• Dokumentacja ATECC608A
• Dokumentacja LSM6DS3
