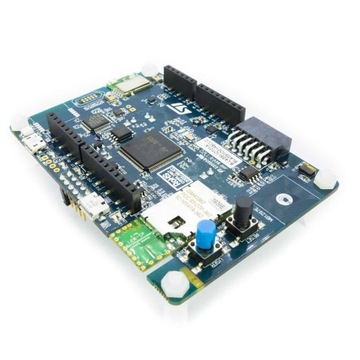

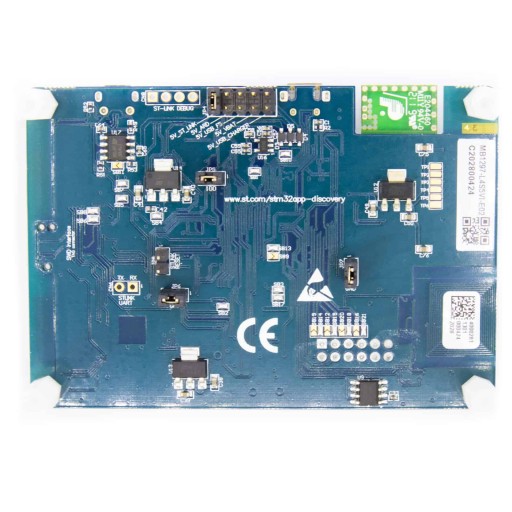

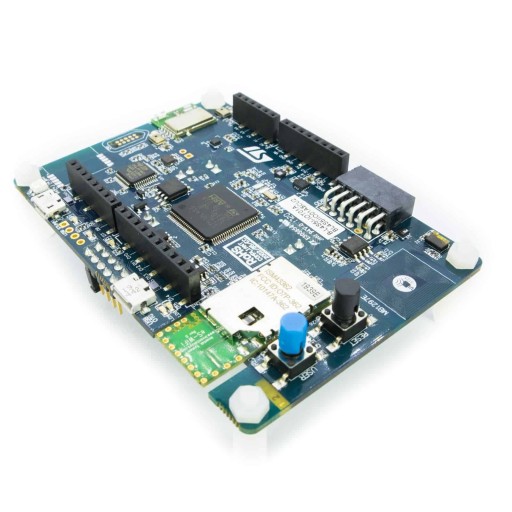

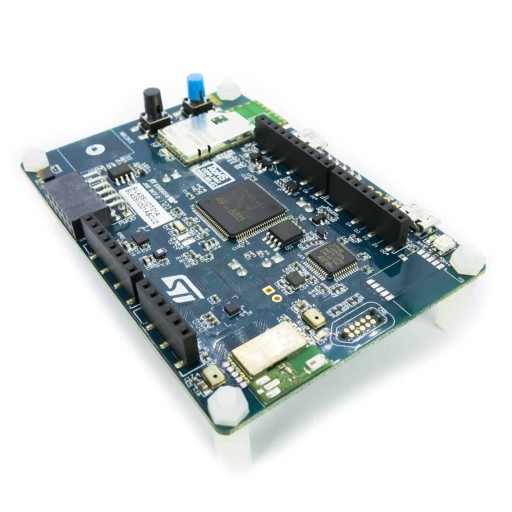

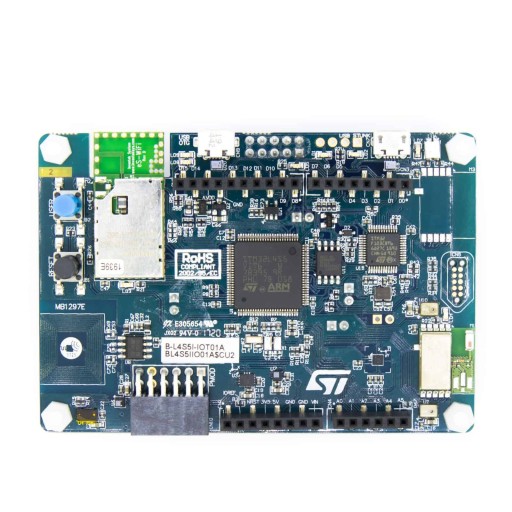

B-L4S5I-IOT01A - STM32L4+ Discovery dla IoT

Zestaw deweloperski B-L4S5I-IOT01A został stworzony do rozwoju projektów opierających się na rozwiązaniach chmurowych. Zestaw ten umożliwia rozwój urządzeń i oprogramowania o niskim poborze prądu używając różnego rodzaju komunikacji oraz korzystając z licznych czujników.

Na płytce znajduje się jeden z nowszych układów od ST z rodziny STM32L4+.

Płytka posiada zintegrowany programator ST-Link/V2.

Na płytce znalazło się również miejsce na złącze zgodne z Arduino Uno R3 oraz Pmod, dzięki którym w łatwy sposób można rozbudowywać zestaw o dodatkowe komponenty.

Do komunikacji z płytką potrzebny będzie przewód USB micro.

Parametry

• Mikrokontroler STM32L4S5VIT6
• Rdzeń Arm® Cortex®-M4, 2 MB Flash, 640 kB RAM
• Częstotliwość rdzenia max: 120 MHz
• USB OTG
• 12-bit ADC
• 2 × 12-bit DAC
• 2x Op amps, 2 x Comparator, 1x Czujnik temperatury
• Timery 32-bit i 16-bit, Advanced Motor Control, Ultra Low Power Timers
• 1x SD/SDIO/MMC, 3 x SPI, 4 x I2C, 1 x CAN, 2 x OctoSPI, 5 x USART, 1 x LPUART
• AES 256, SHA256, TRNG
• 2 x SAI
• DFSDM
• Touch Sensing Controller
• Camera interface
• FSMC
• Chrom-ART Accelerator™
• ART Accelerator™
• 64-Mbit Quad-SPI Flash od Macronix™
• Moduł Bluetooth® 4.1 SPBTLE-RF od ST
• Moduł 802.11 b/g/n Wi-Fi® (ISM43362-M3G-L44) od Inventek Systems
• Dynamiczny Tag NFC oparty o układ ST25DV04K z anteną PCB
• 2 dookólne mikrofony MP34DT01 od ST
• Czujnik temperatury i wilgotności HTS221 od ST
• Ultra-wydajny 3-osiowy magnetometr LIS3MDL od ST
• 3-osiowy akcelerometr i 3-osiowy żyroskop LSM6DSL od ST
• Barometr LPS22HB o zakresie 260-1260 hPa od ST
• Układ laserowego czujnika odległości ToF i gestów VL53L0X od ST
• Układ autentykacyjny dla rozwiązań z zakresu bezpieczeństwa STSAFE-A110 od ST
• Złącze USB OTG FS
• Przyciski
• 1 x Użytkownika
• Reset
• Programator ST-Link/V2 na płytce
• Złącze Arduino® Uno R3
• Złącze Pmod™
• Zasilanie
• Przez micro USB
• Zewnętrzne
• Szerokie wsparcie dla różnych IDE: IAR™, Keil®, GCC-based IDEs, Arm® Mbed™
• Wlutowane wyprowadzenia goldpin dla pinów I/O
• Płytka zgodna z ARM mbed
