Шилд с сетевым модулем W5100 Ethernet со слотом SD

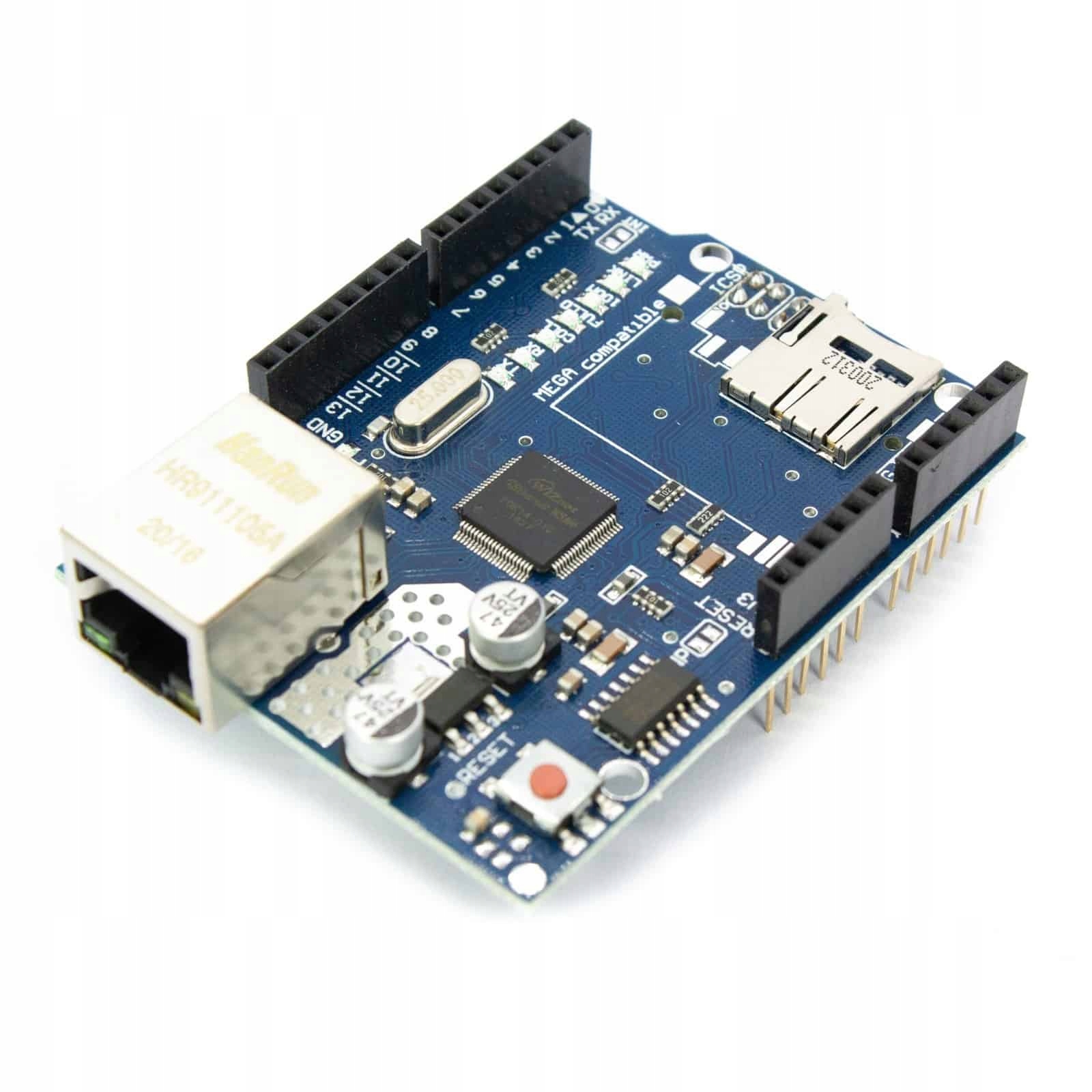

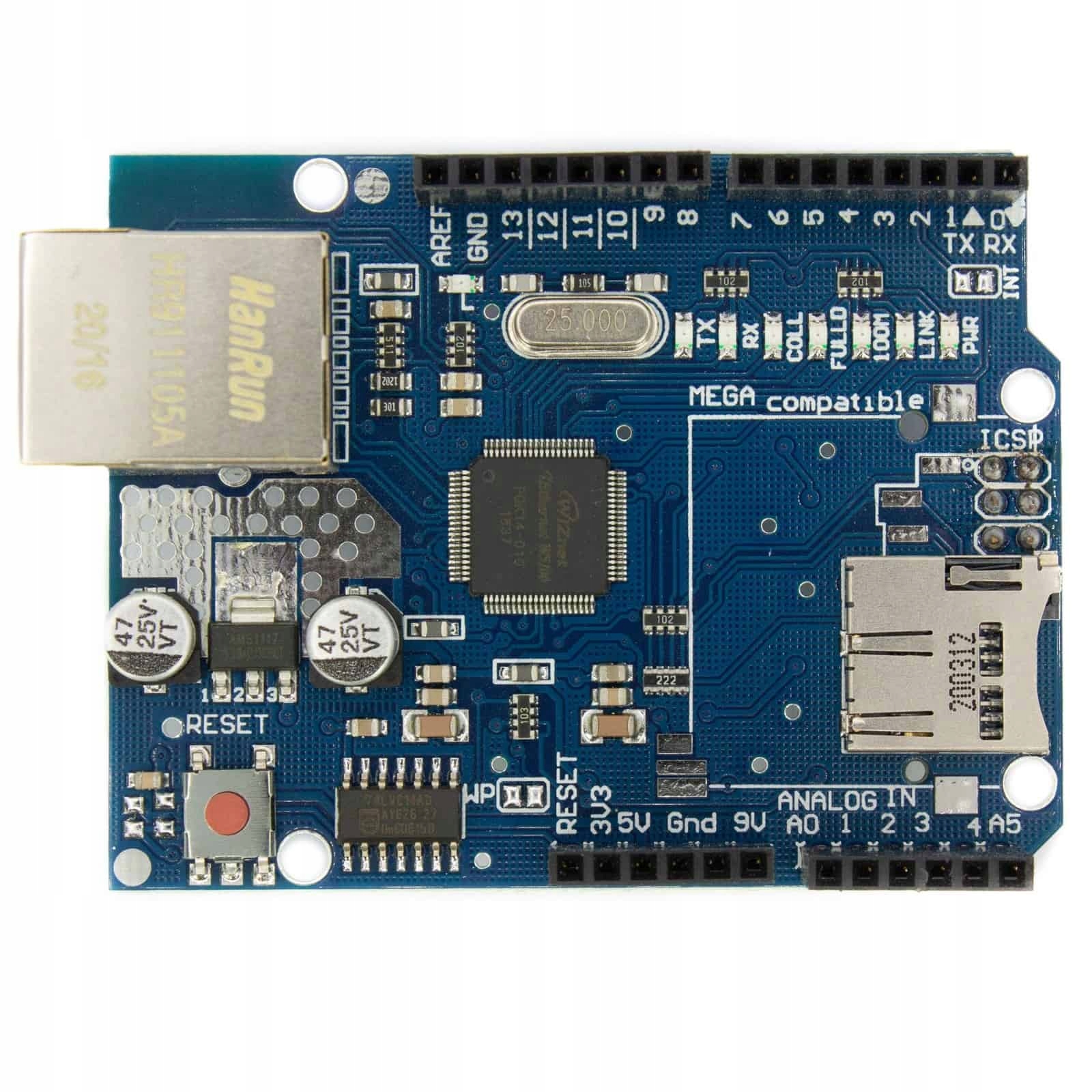

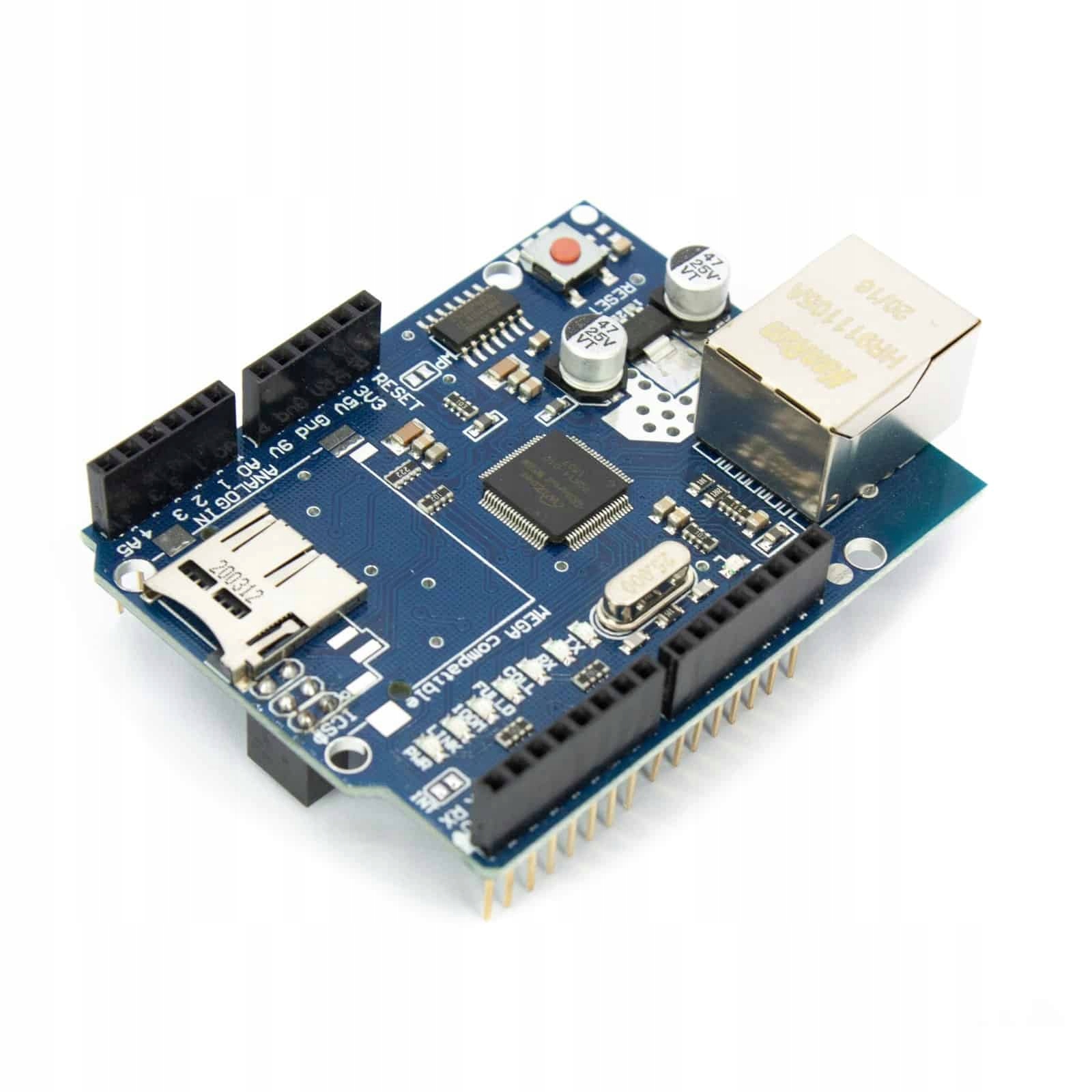

Shield z modułem sieciowym Ethernet W5100 z gniazdem SD

Shield sieciowy Ethernet oparty o układ W5100 firmy Wiznet. Pozwala dorzucić do Arduino Uno, Mega i innych kompatybilnych płytek takich jak Nucleo port Ethernetowy.

W prosty sposób pozwala z małego mikrokontrolera zrobić sprzęt działający w sieci LAN czy Internet.

Specyfikacja:

• Układ W5100
• Dodatkowy slot na kartę microSD
• Zasilanie: 5 V brane z pinów Arduino
• Komunikacja: SPI (5V tolerant)
• Wbudowany stos TCP/IP
• Obsługa protokołów TCP/IP, UDP, ICMP, ARP, IGMP, PPPoE
• Do 4 niezależnych socketów jednocześnie
• Standard 10/100 Mb
• Bufor 16 K
• 7 diod sygnalizujących pracę
• Wymiary: 70 x 54 x 24 mm

UWAGA. Należy zwrócić uwagę czy piny Ethernet nie zwierają się poprzez złącze USB z Arduino lub innej płytki. Jeśli piny te dotykają złącza, należy zastosować izolację.

Przydatne linki

• Dokumentacja W5100

❇️ GALERIA:
