Плата эмулятора CAN шины под ремонт

Funkcja:1. Płytka emulatora naprawy instrumentu ze wskaźnikami LED, wyraźnie pokazującymi status.

2. 4-przewodowe proste połączenie, CAN Low, CAN High, + 12 v, GND, łatwe do okablowania i instalacji.

3. Posiadamy bardzo obszerne instrukcje użytkowania, znacznie zmniejszające trudność użytkowania.

4. Idealny wybór do konserwacji tablicy rozdzielczej i testowania na stanowisku, ma stabilną wydajność.

5. Gdy lampka na płytce emulatora miga, oznacza to, że emulator jest gotowy do użycia.

. Płytka emulatora magistrali CAN do naprawy

. Płytka emulatora magistrali CAN do naprawy

Specyfikacja:Typ artykułu: Emulator magistrali CAN

Materiał: ABS + metal

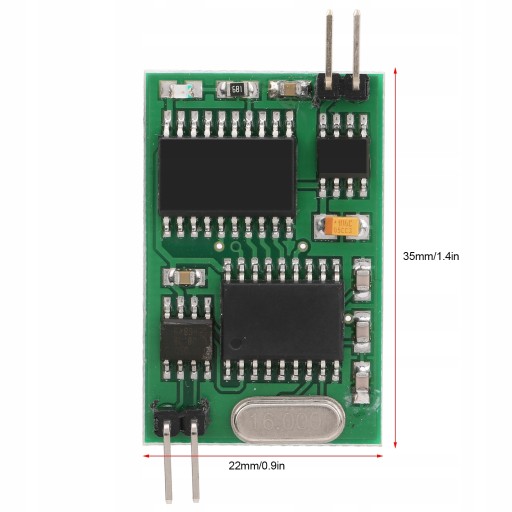

Rozmiar: ok. 22 x 35 mm/0,9 x 1,4 cala

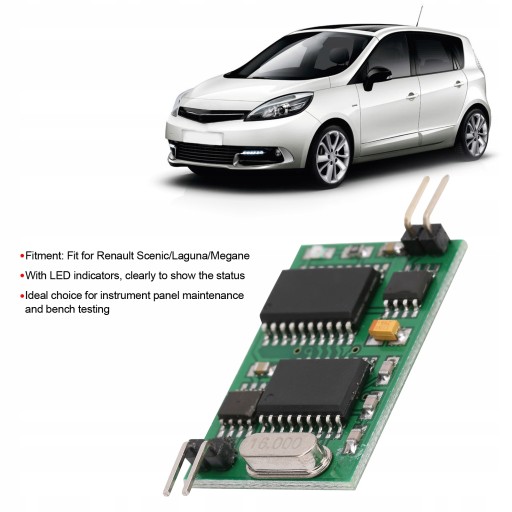

Montaż: pasuje do Renault Scenic/Laguna/Megane

Złącze deski rozdzielczej:

Pasuje do Renault Scenic/Laguna

1 +12V

2 GND

29 Niski poziom CAN

30 CAN wysoki

Pasuje do Renault Megane

1 CAN wysoki

4 CAN Niski

15 +12V

30 GND

Jak używać:

1. Proste połączenie — tylko 4 przewody: CAN Low, CAN High, +12v, GND.

2. Po włączeniu emulator włącza pulpit nawigacyjny. Jeśli wszystko jest podłączone prawidłowo, nie ma błędów CAN. CZERWONA DIODA LED.

3. Gdy lampka płytki emulatora miga, oznacza to, że emulator jest gotowy do użycia.

. Płytka emulatora magistrali CAN do naprawy

. Płytka emulatora magistrali CAN do naprawy

Lista pakietów:1 emulator
