Lewitacja Ultradźwiękowa

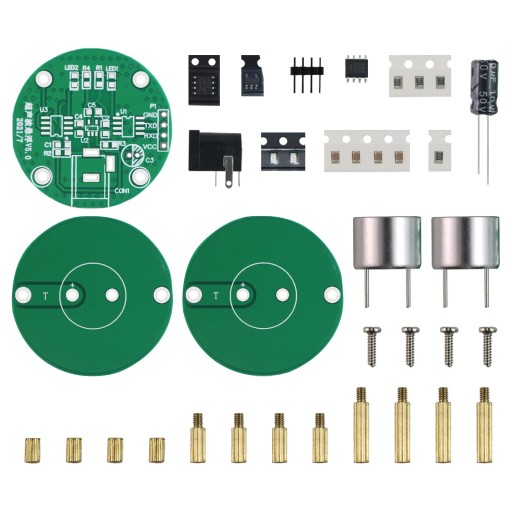

Elementy SMD

do samodzielnego montażu, lutowania SMD.

Układ średnio zaawansowany , czas montażu 120 min.

Małe układy do lutowania nawierzchniowego SMD  proszę zwrócić szczególną uwagę.

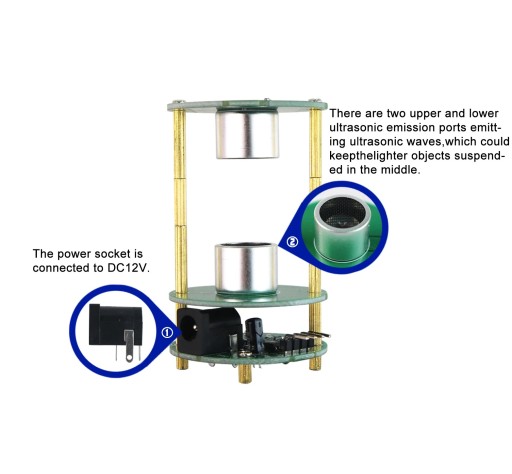

Jest to małe ultradźwiękowe urządzenie do lewitacji lekkich przedmiotów takich jak kulki piankowe o średnicy 2-3 mm.

Układ  działa z częstotliwością 40KHZ . Obwód składa się głównie z mikrokontrolera , układu sterownika i dwóch emiterów ultradźwiękowych.

Służy do przedstawienia ultradźwiękowego

zawieszenia fali stojącej.

Zasilanie : DC 12V (0.5-1A) (brak zasilacza w komplecie).

(dostępne na naszych aukcjach)

Gniazdo zasilania :

Częstotliwość: 40KHZ

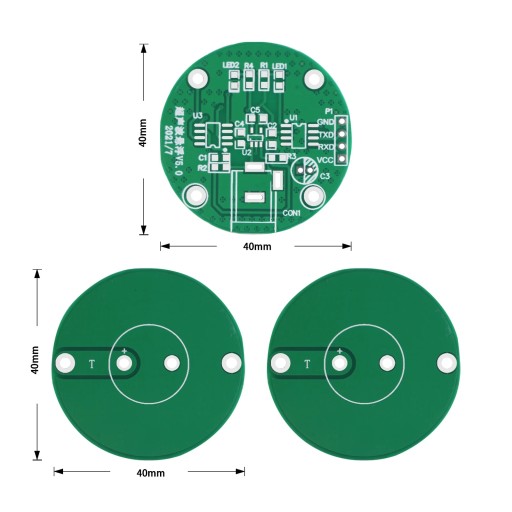

Wymiar zewnętrzny po zmontowaniu: długość 40mm x szerokość 40mm x wysokość 66mm

Zasada działania: ultradźwiękowa lewitacja fali stojącej polega na istnieniu pewnej odległości (zwanej odległością wnęki rezonansowej) między końcem nadawczym ultradźwiękowym a końcem nadawczym (lub innym końcem nadawczym). Fala przenoszona i fala odbita (lub inna fala akustyczna) są nakładane w sposób ciągły, aby ostatecznie utworzyć falę stojącą. Siła akustyczna działająca na obiekt w węźle fali stojącej pokonuje efekt grawitacji i ostatecznie osiąga efekt lewitacji.

Zalecamy nie odcinać nóżek od nadajników

Ultradźwiękowych bo można je uszkodzić i

zwrócić uwagę na kierunek montażu

tych elementów oznaczonych literką T.

Zalecamy nie odcinać nóżek od nadajników

Ultradźwiękowych bo można je uszkodzić i

zwrócić uwagę na kierunek montażu

tych elementów.

Instrukcja pod

kodem QR lub linkiem:

https://drive.google.com/file/d/1OK7E3NaIWXCAv4DLgfhVmCcYaISuskC1/view?usp=sharing

Instrukcja:

Układy mają nadrukowany schemat montażu na płytce. Trzeba zwrócić uwagę na biegunowość  w przypadku takich elementów jak kondensatory, diody, tranzystory. W przypadku diód Led dłuższa nóżka to plus +, większość elementów ma opisane parametry na obudowie. Rezystory mogą mieć oznaczenia paskowe ich oporność oraz tolerancję można odczytać za pomocą kalkulatorów dostępnych w internecie lub mierząc miernikiem.  Kolejność montażu zazwyczaj jest dowolna , w zależności od układu, montujemy najpierw najmniejsze elementy.
