ДИСТАНЦИОННОЕ УПРАВЛЕНИЕ РАДИОЛИННЫМ ПЕРЕКЛЮЧАТЕЛЕМ 230 В ДЛЯ 2 РАДИОПУЛЬТОВ

Cechy:

☛Bezprzewodowy pilot zdalnego sterowania RF 433 MHz. Stabilna i niezawodna wydajność przy wysokiej kontroli odbioru (> - 112 dBm). Silny przekaz może przejść przez ścianę, podłogę, drzwi.

☛Odbiornik nadaje się do AC 90V ~ 256V, jest bardziej szczegółowy w zastosowaniu. AC 230V jest w porządku.

☛Każdy przypuszczalny może być około 20 osób. Jeden może również sterować wieloma danymi (nadajnik musi pasować do pobraniaa).

☛Stosowany głównie do sterowania np.: drzwi elektrycznych, okien, wind przemysłowych, bram, rolet, pomp wody, oświetlenia i innych urządzeń sterowanych elektrycznie gdzie wymagany jest ten rodzaj sterownika.

odległość ☛W otwartym miejscu odbioru może 70 m

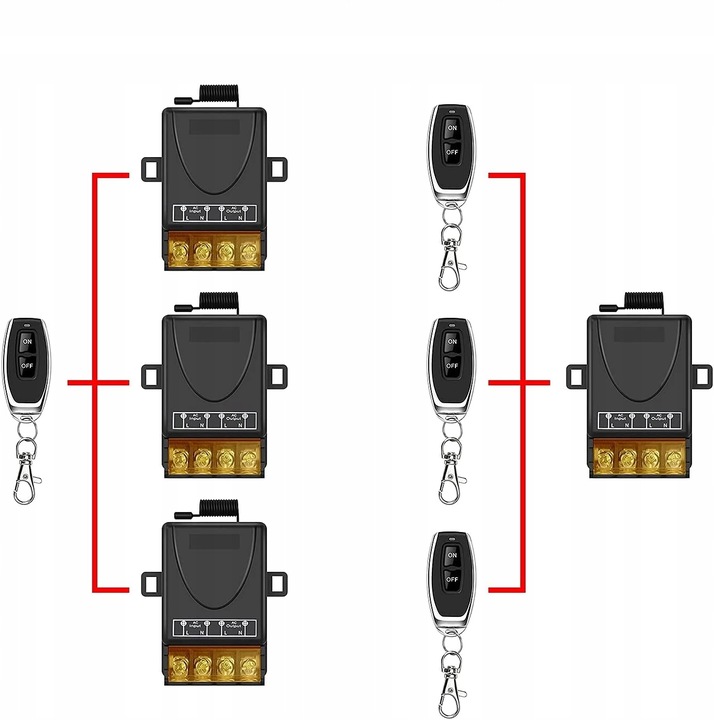

Wiele kombinacji zastosowań

Maksymalna liczba pilotów, które możemy zaprogramować to 20. Jeden pilot może współpracować z wieloma odbiornikami. Każdy odbiornik może współpracować z wieloma pilotami. Odbiornik jest kompatybilny z pilotami programowalnymi 433Mhz.

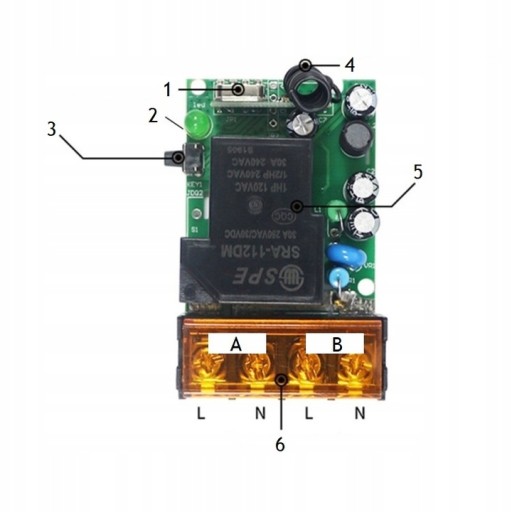

Budowa:

1. Odbiornik sygnału
2. Dioda sygnalizacyjna
3. Przycisk programowania
4. Antena
5. Przekaźnik 30A
6. Wejście/wyjście

• A - wejście (zasilanie) 90V-256V
• B - wyjście zasilania elementu sterowanego

Instrukcja użytkowania:

Opis trybu funkcji

Tryb stukania.

Krótkie naciśnięcie przycisku uczenia jeden raz, dioda LED mignie jeden raz; naciśnięcie przycisku A pilota zdalnego sterowania, dioda LED mignie trzy razy, wskazując, że tryb stukania został pomyślnie nauczony.

Tryb samoblokowania.

Krótkie naciśnięcie przycisku uczenia dwa razy, dioda LED mignie dwa razy; naciśnięcie przycisku pilota zdalnego sterowania A, dioda LED mignie trzy razy, wskazując, że tryb samoblokowania został pomyślnie nauczony, gdy A naciśnie przekaźnik raz, a następnie ponownie naciśnie przycisk A, przekaźnik zostanie odłączony.

Tryb blokady.

Krótko naciśnij przycisk uczenia trzy razy, dioda LED mignie trzy razy, naciśnij przycisk A, wskaźnik LED mignie trzy razy, następnie naciśnij przycisk B, dioda LED mignie trzy razy, wskazując pomyślne uczenie blokady, następnie naciśnij przycisk A, przekaźnik zostanie wchłonięty, a następnie naciśnij przycisk B, przekaźnik zostanie krótko otwarty.

Opis funkcji opóźnienia czasowego

Metoda uczenia z pięciosekundowym opóźnieniem.

Krótkie naciśnięcie przycisku uczenia cztery razy, dioda LED miga cztery razy, naciśnięcie i przytrzymanie przycisku A pilota, dioda LED miga trzy razy, że uczenie się powiodło, naciśnięcie przycisku A, przekaźnik zostanie wchłonięty pięć sekund po automatycznym odłączeniu.

Metoda uczenia z opóźnieniem 10 sekund: krótkie naciśnięcie przycisku uczenia pięć razy, dioda LED miga pięć razy, aby nacisnąć przycisk A, dioda LED miga trzy razy, aby wskazać pomyślne uczenie, naciśnij przycisk A, przekaźnik zostanie automatycznie odłączony po 10 sekundach absorpcji.

Metoda uczenia z opóźnieniem 15 sekund: naciśnij krótko przycisk uczenia sześć razy, dioda LED mignie sześć razy, naciśnij przycisk A, dioda LED mignie trzy razy, aby wskazać pomyślne uczenie, naciśnij przycisk A, przekaźnik zostanie automatycznie odłączony po 15 sekundach absorpcji.

Instrukcje dotyczące kasowania kodu

Naciśnij i przytrzymaj przycisk uczenia przez około 8 sekund, dioda LED zacznie migać, sygnalizując pomyślne wyczyszczenie kodu.

Przed sparowaniem należy podłączyć do źródła zasilania.

☛Jak sparować 433 MHz:

Krok 1: wykonanie 3 razy przycisku uczenia, zaświeci się lampka kontrolna na wejściu,

Krok 2: uruchomienie raz przycisku „ON”, kontrola na początku uruchomienia migać;

Krok 3: naciśnij raz przycisk „OFF”, kontrolka na rozpoczęcie migać; przydałoby się.

☛Jak zapewnić sygnał 433 MHz:

zastosowanie przycisku 8 razy, dane wyczyszczone. Żaden pilot nie może sterować tym, co można uzyskać.

Dane zostały pomyślnie wyczyszczone.

Dane techniczne:

• Napięcie zasilania AC90V-2560V
• Pobór prądu ≤10MA
• Obciążalność styków przekaźnika 30A
• Częstotliwość pracy 433 Mhz/315Mhz
• Temperatura pracy od -40°C do 80°C
• Zasięg pilotów do 70 metrów
• Pamięć do 20pilotów

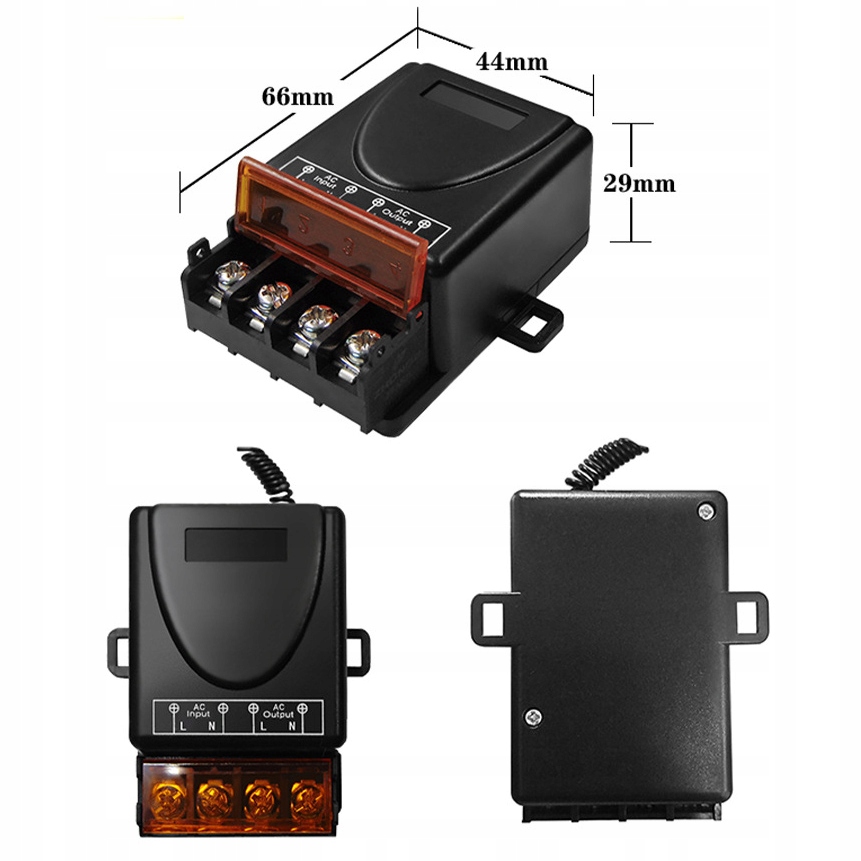

• Wymiary 66x44x29mm
• Obciążenie indukcyjne: 1500 W / silnik / pompa wodna
• Czyste obciążenie rezystancyjne: 3000 W / żarówka
