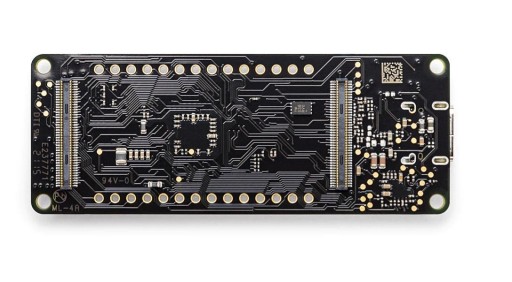

Arduino Portenta H7 Lite — ABX00045

Arduino Portenta H7 Lite - ABX00045

Opis

Arduino Portenta H7 Lite to moduł z dwurdzeniowym mikrokontrolerem STM32H747XI z rdzeniem CortexM7+M4 wyposażony w 2 MB pamięci flash, 1 kB RAM i umożliwia taktowanie zegara do 480 MHz. Poza tym płytka oferuje 16 MB pamięci zewnętrznej Flash, 8 MB zewnętrznej pamięci RAM i komunikację Ethernet.

Głównym układem Portenta H7 jest dwurdzeniowy mikrokontroler STM32H747 z rdzeniem Cortex M7 działającym z częstotliwością 480 MHz i rdzeniem Cortex M4 działającym z częstotliwością 240 MHz. Dwa rdzenie komunikują się za pośrednictwem mechanizmu zdalnego wywoływania procedur, który umożliwia płynne wywoływanie funkcji na drugim. Oba współużytkują wszystkie urządzenia peryferyjne w układzie i mogą działać przy użyciu:

• Arduino z wykorzystaniem systemu operacyjnego Arm Mbed
• Natywne aplikacje Mbed
• MicroPython/JavaScript za pośrednictwem interpretera
• TensorFlow Lite

Układ ma do dyspozycji szereg różnych interfejsów przewodowych, takich jak UART, SPI, Ethernet lub I2C, zarówno przez niektóre złącza w stylu MKR, jak i przez nową parę 80-pinowych przemysłowych złącz Arduino.

Portenta H7 ma możliwość podłączenia zewnętrznego monitora, aby zbudować własny dedykowany komputer z interfejsem użytkownika. Jest to możliwe dzięki wbudowanemu układowi GPU w STM32H747, Chrom-ART Accelerator. Oprócz układu graficznego, zawiera dedykowany koder i dekoder JPEG.

Płytka posiada dwa 14-pinowe złącza wyposażone w GPIO, SPI, I2C, PWM, USART, DAC i ADC oraz dwa 80-pinowe złącza dużej gęstości ze wszystkimi pinami układów.

Zestaw może z łatwością uruchamiać funkcjonalności utworzone za pomocą TensorFlow Lite, gdzie jeden z rdzeni służy do obliczania algorytmów wizji komputerowej w locie, podczas gdy drugi może wykonywać operacje na niskim poziomie, takie jak sterowanie silnikiem lub działanie jako interfejs użytkownika. Dzięki dużym możliwościom płytki, znajdzie ona zastosowanie w takich obszarach jak wysokiej klasy maszyny przemysłowe, sprzęt laboratoryjny, wizja komputerowa, sterowniki PLC, interfejsy użytkownika czy kontroler robotyki.

Właściwości

• Mikrokontroler STM32H747XI dual Cortex®-M7 + M4 32bit low power Arm® MCU
• Moduł bezpieczeństwa ATECC608
• Obsługa akumulatora Li-Po Single Cell, 3,7 V, 700 mAh (zintegrowana ładowarka)
• Pobór prądu 2,95 μA w trybie czuwania (Backup SRAM OFF, RTC/LSE ON)
• Złącze wyświetlacza Host MIPI DSI i MIPI D-PHY do interfejsu z dużym wyświetlaczem o małej liczbie pinów
• Graficzny sprzętowy akcelerator GPU Chrom-ART™
• 22 x Timer i watchdog
• 4 x port UART (2 z kontrolą przepływu)
• Ethernet PHY 10/100 Mb/s (tylko przez port rozszerzeń)
• Interfejs karty SD dla złącza karty SD (tylko przez port rozszerzeń)
• Złącza MKR
• Dwa 80-stykowe złącza z wyprowadzonymi wszystkimi urządzeniami peryferyjnymi
• Interfejs kamery 8-bitowy, do 80 MHz
• 3 × ADC z maks. 16-bitami rozdzielczość (do 36 kanałów, do 3,6 MSPS)
• 2 × 12-bit DAC (1 MHz)
• Host/urządzenie USB-C, wyjście DisplayPort, High/Full Speed
• Zasilanie płytki (USB/VIN) 5 V
• Napięcie robocze 3,3 V
• Temperatura pracy -40°C do 85°C
