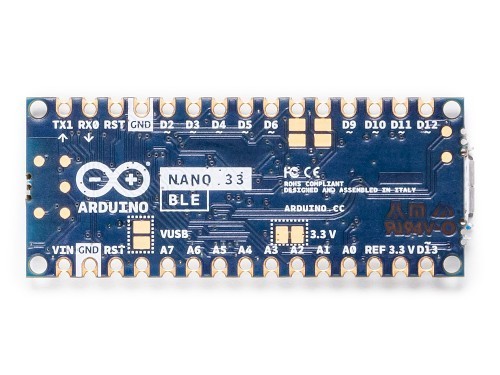

Arduino Nano 33 BLE — ABX00030

Arduino Nano 33 BLE - ABX00030

Opis

Arduino Nano 33 BLE to moduł z mikrokontrolerem nRF52840 z rdzeniem CortexM4F wyposażony w 1 MB pamięci flash, 256 kB RAM i umożliwia taktowanie zegara do 64 MHz. Płytka posiada wbudowany moduł Bluetooth 5.0 (U-Blox NINA B306) oraz 9-osiowy układ IMU LSM9DS1, łączący 3 osiowy akcelerometr, żyroskop i magnetometr. Moduł ma dwa 15-pinowe złącza wyposażone w GPIO, SPI, I2C, PWM, USART, DAC i ADC.

W sprzedaży również dostępna wersja z przylutowanymi złączami: Arduino Nano 33 BLE (ze złączami) - płytka z mikrokontrolerem nRF52840 i modułem BLE

Uwaga!

Arduino Nano 33 BLE obsługuje tylko wejścia/wyjścia 3,3 V i nie jest kompatybilny z 5 V (podłączenie bezpośrednio sygnałów 5V może spowodować uszkodzenie płytki).

Zasilanie płytki z 5 V jest możliwe po połączeniu zworki na dole płytki i podpięciu przewodu USB. Arduino Nano 33 BLE wyposażono również w 6 pinowe złącze debugowania (dostępne w postaci test padów). W odróżnieniu od innych płytek Arduino, Arduino Nano 33 BLE posiada wewnętrzne podciągnięcie lini I2C (pina A4 i A5) do linii zasilającej.

Arduino Nano 33 BLE może być programowanie przez Arduino IDE.

Właściwości

• Mikrokontroler nRF52840 (64 MHz, 1 MB Flash, 256 kB RAM)
• Moduł BLE 5.0 U-Blox NINA B306
• Jednostka IMU LSM9DS1 (3 osiowy akcelerometr, żyroskop oraz magnetometr)
• Gniazdo Micro USB
• Poziom napięcia 3,3 V
• Liczba linii I/O: 14 (6 może pracować jako wyjścia PWM)
• Interfejsy GPIO, SPI, I2C, USART, PWM, ADC, DAC
• 8 wejść analogowych
• Wymiary: 45 x 18 mm
