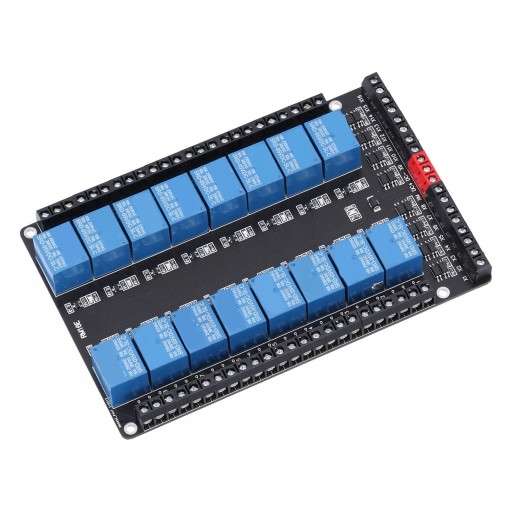

Релейная плата 16-канальный модуль управления

Funkcja:

1. Zwiększ funkcję anty-odwrotnego połączenia zasilania, niewłaściwy zasilacz nie uszkodzi modułu; konstrukcja odporna na uszkodzenia, przewód sterujący jest przerwany, przekaźnik nie zadziała.

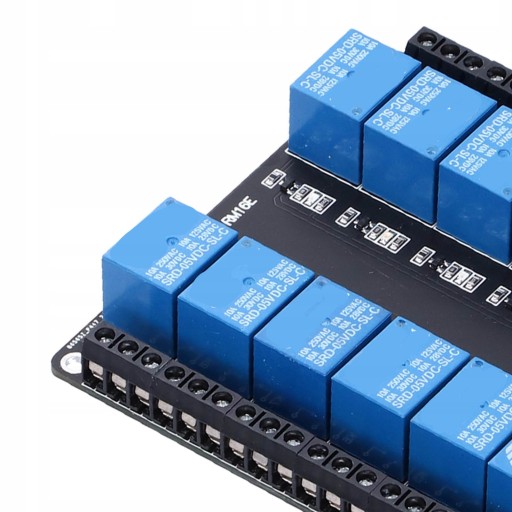

2. Moduł przekaźników wykorzystuje oryginalne przekaźniki wysokiej jakości, obciążenie interfejsu normalnie otwartego: AC 250V/10A, DC 30V/10A.

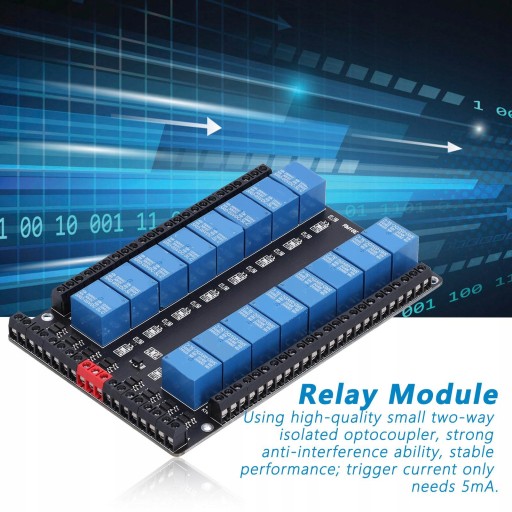

3. Korzystanie z wysokiej jakości małego dwukierunkowego izolowanego transoptora, silnej zdolności przeciwzakłóceniowej, stabilnej wydajności; prąd wyzwalania potrzebuje tylko 5mA.

4. Użytkownik może wybrać poziom sterowania przekaźnika, który może być wysokim lub niskim poziomem wciągania.

5. Wbudowana rezystancja ograniczająca prąd, która może być bezpośrednio kontrolowana przez dodatnie i ujemne bieguny zasilacza lub kontrolowana przez port /O mikrokomputera jednoukładowego.

Specyfikacja:

• Typ artykułu: tablica przekaźnikowa
• Terminal sterowania modułem: interfejs 19-przewodowy, wszystkie interfejsy mają zaciski okablowania, co jest wygodne dla użytkowników do okablowania

1. DC : zewnętrzny zasilacz DC dodatni (dostępne moduły 5 V, 12 V i 24 V)

2. DC-: Zewnętrzny zasilacz prądu stałego ujemny

3. XM: wspólny terminal chipa izolacji fotoelektrycznej

• Jeśli zastosowano sterowanie wysokiego poziomu: sygnał ten należy podłączyć do ujemnego bieguna zasilania tablicy kontrolnej użytkownika
• W przypadku stosowania kontroli niskiego poziomu: sygnał ten należy podłączyć do dodatniego bieguna zasilania tablicy kontrolnej użytkownika

4. X1-X16: interfejs sterowania przekaźnikiem,

• Jeśli XM jest podłączony do ujemnego bieguna zasilania: gdy ten port jest wysoki (względem XM), odpowiedni przekaźnik jest zamknięty
• Jeśli XM jest podłączony do dodatniego bieguna zasilania: gdy ten port jest niski (względem XM), odpowiedni przekaźnik jest zamknięty
• Terminal wyjściowy przekaźnika: interfejs 48-przewodowy, wszystkie interfejsy mają zaciski okablowania, co jest wygodne dla użytkowników do podłączenia

1. NO1-NO16: normalnie otwarty interfejs przekaźnika, przekaźnik jest zawieszony przed zamknięciem i jest zwarty do COM po zamknięciu.

2. COM1--COM16: wspólny interfejs przekaźnika

3. NC1--NC16: normalnie zamknięty interfejs przekaźnika, przekaźnik jest zwarty z COM przed wciągnięciem i jest zawieszony po wciągnięciu.

Lista pakietów:

• 1 x moduł
