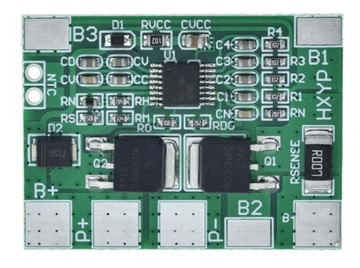

PCM Zabezpieczenie ogniw LiFePO4 4S 8A LFP 12,8V - 14,8V / 0144

Moduł zarządzający pracą akumulatora 4S

Protection Circuit Module - PCM

Zabezpieczenie dedykowane do pakietu ogniw LiFePO4 (nom. 3,2V)

4S (4x3,2V = 12,8V)

Cechy:

• przeznaczony do pakietu LiFePO4
• prąd rozładowania nominalny: 8A
• prąd rozładowania chwilowy: 20A
• napięcie ładowania: zalecane 14,8V, max. 15,0V
• zabezpieczenie przed przeładowaniem: 3,65V ±0,05V
• zabezpieczenie przez nadmiernym rozładowaniem: 2,35V ±0,05V
• zabezpieczenie nadprądowe: 20A
• zabezpieczenie przed zwarciem
• pobór prądu w trakcie pracy: typ. <30uA
• temperatura pracy: -20℃ do 80℃
• rozmiar modułu: 38x28x4,5mm

UWAGA!

Formy dostawy Allegro MiniPrzesyłka oraz Allegro Przesyłka polecona są to paczki obsługiwane przez Pocztę Polską. Średni czas dostawy takich przesyłek to około 5 dni roboczych - czyli około tygodnia oczekiwania od momentu nadania.

Schemat podłączenia:

Sposób podłączenia pakietu 4S - ładowanie 14,8V zalecane, max. 15,0V

B-: podłączyć do bieguna ujemnego pierwszej celi (minus pakietu)

B1: podłączyć do plusa pierwszej celi i minusa drugiej celi

B2: podłączyć do plusa drugiej celi i minusa trzeciej celi

B3: podłączyć do plusa trzeciej celi i minusa czwartej celi

B+: podłączyć do plusa czwartej celi (plus pakietu)

P+: podłączyć do plusa obciążenia i ładowarki

P-: podłączyć do minusa obciążenia i ładowarki

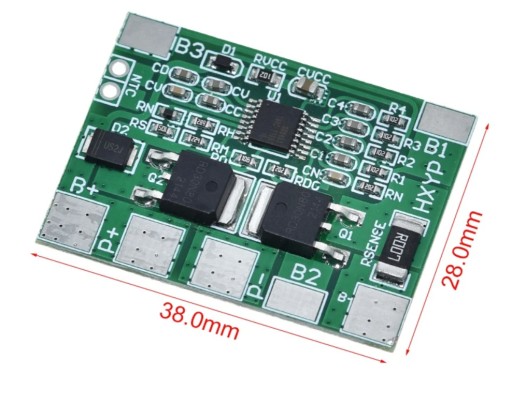

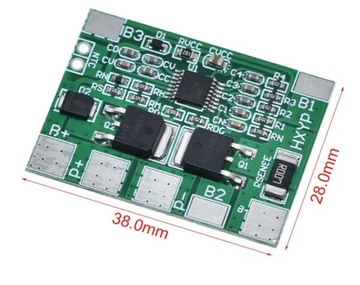

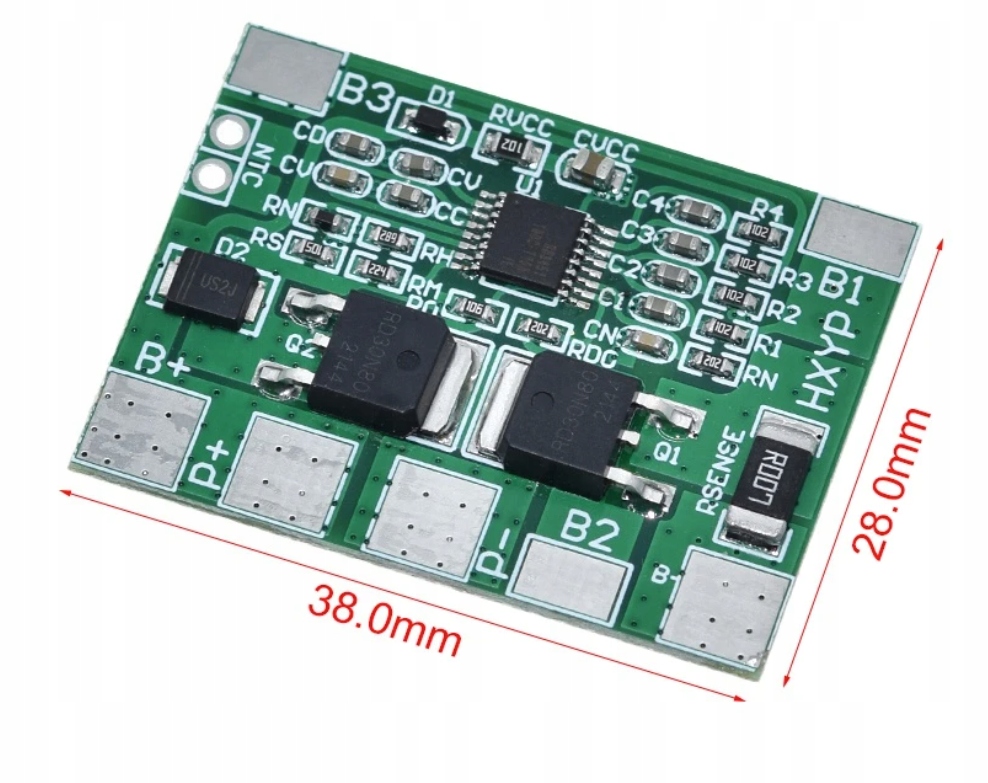

Wymiary PCB:
