50 кг 4X HX711 МОДУЛЬНЫЙ УСИЛИТЕЛЬ

WZMACNIACZ 50KG 4X HX711 MODUŁOWY

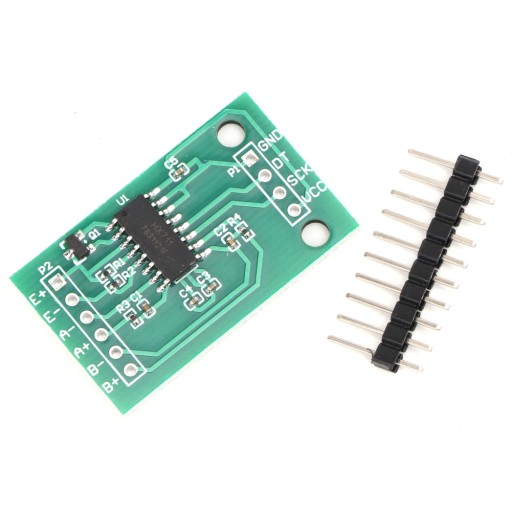

▶️Moduł ten wykorzystuje 24-bitowy układ przetwornika analogowo-cyfrowego o wysokiej dokładności HX711, który jest przeznaczony do wag elektronicznych o wysokiej dokładności.

▶️Dwa wejścia kanałów analogowych ze zintegrowanym wzmacniaczem programowalnym 128x.

▶️Obwód wejściowy można skonfigurować jako czujnik pomostowy, który zapewnia tryby czujnika ciśnienia pomostowego (np. ciśnienia, ważenia), co czyni go idealnym modułem czołowym o wysokiej dokładności i tanim próbkowaniu.

▶️Czujnik ważenia jest dokładny i czuły przy małej objętości.

▶️Czujnik to zestaw tensometrów półmostkowych, który posiada trzy tryby pracy.

▶️Specyfikacja:

Rozmiar czujnika: 34*34mm/1.34*1.34in

Wewnętrzna konstrukcja czujnika: tensometr półmostkowy 1000 omów

Zakres pomiarowy: 50 kg/100 kg/200 kg

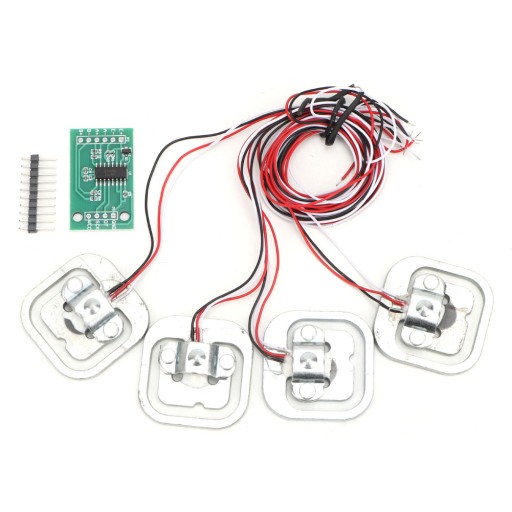

▶️Lista pakietów:

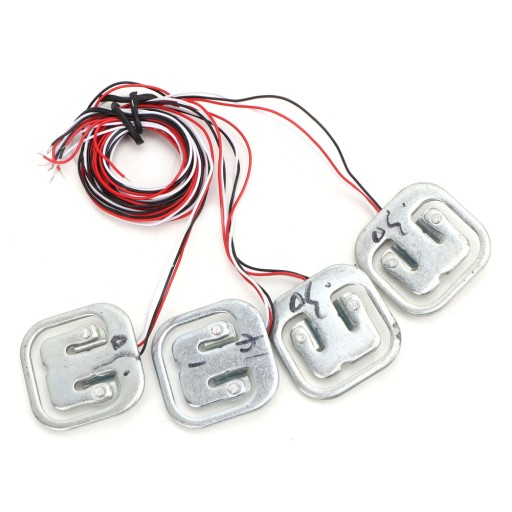

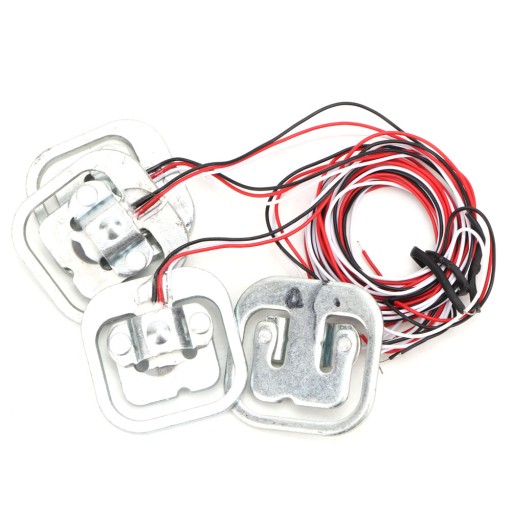

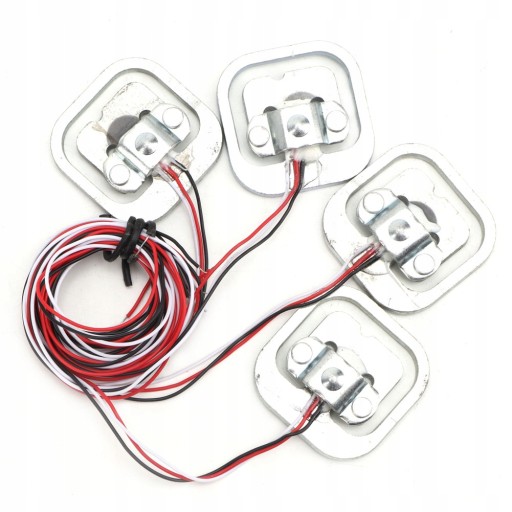

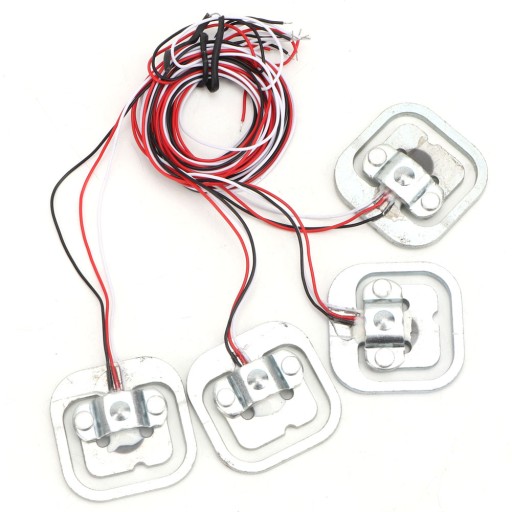

• 4 * czujnik ważenia
• 1 * moduł HX711

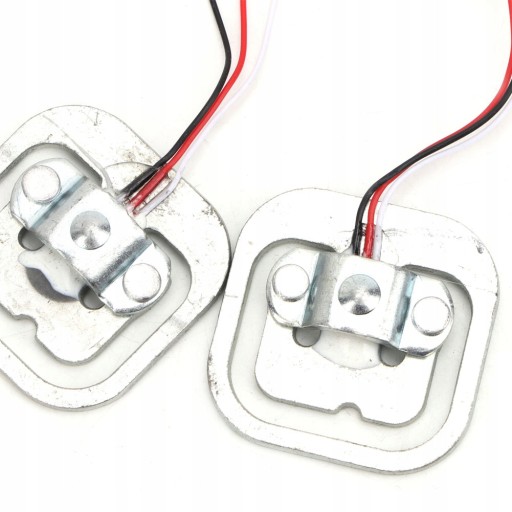

Instrukcja obsługi:Podczas pomiaru strona zewnętrzna jest prawidłowo przykładana siłą zewnętrzną. Część belki tensometrycznej czujnika w kształcie litery E (czyli ramię belki z białą gumą pośrodku czujnika tensometrycznego) oraz strona zewnętrzna mają tworzyć siłę ścinającą w kierunku przeciwnym, czyli środek belka tensometryczna musi być podatna na zmiany zginania pod wpływem naprężeń, a po drugiej stronie belki tensowej nie powinno być żadnych przeszkód.

Wewnątrz czujnika znajduje się zestaw tensometrów półmostkowych, które można wykorzystać na trzy sposoby:

1. Użyj jednego czujnika z zewnętrznym rezystorem, aby utworzyć pełny pomiar mostka. Zasięg to zasięg jednego czujnika: 50kg. Wymaga wyższych wymagań rezystora zewnętrznego.

2. Użyj dwóch czujników, aby utworzyć pełny pomiar mostka. Zakres jest sumą zakresów dwóch czujników: 50kgx2=100kg.

3. Wykorzystując cztery czujniki do utworzenia pełnego pomiaru mostkowego, zakres jest sumą zakresów czterech czujników: 50kgx4=200kg
