Драйвер защиты и зарядки батарей XH-M609 HCW-M635 / 0209

Zaawansowany moduł ochronny do akumulatorów

Model: XH-M609

Moduł sterowania ładowarką XH-M609 to zaawansowany kontroler ładowania akumulatorów o napięciu od 12V do 36V. Zapewnia sterowanie ładowarką utrzymując akumulator w prawidłowej kondycji. Zabezpieczenie akumulatora automatycznie załącza ładowanie, gdy napięcie spadnie poniżej ustawionego progu oraz ładuje go do ustalonej granicy.

Funkcje:

• ochrona przed rozładowaniem
• ochrona przed przeładowaniem
• automatyczne odłączenie obciążenia

Cechy:

• napięcie wejściowe ogniw: 12V-36V DC
• napięcie wyjściowe = napięciu wejściowemu
• precyzja sterowania: 0,10V
• regulacja napięcia przyciskami "+", "-"

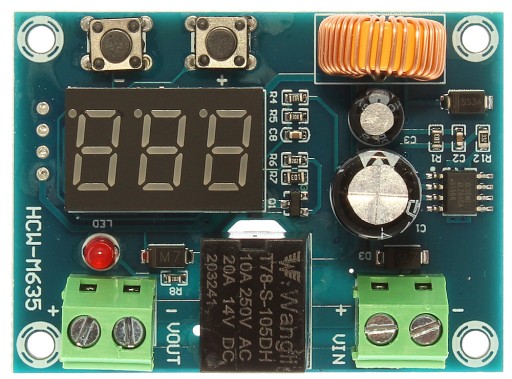

• występuje równiez pod nazwą kodową HCW-M635
• maksymalne obciążenie styków przekaźnika: 20A 125VAC, 20A 14VDC
• Wymiary: 57x42x18mm

UWAGA!

Formy dostawy Allegro MiniPrzesyłka oraz Allegro Przesyłka polecona są to paczki obsługiwane przez Pocztę Polską. Średni czas dostawy takich przesyłek to około 5 dni roboczych - czyli około tygodnia oczekiwania od momentu nadania.

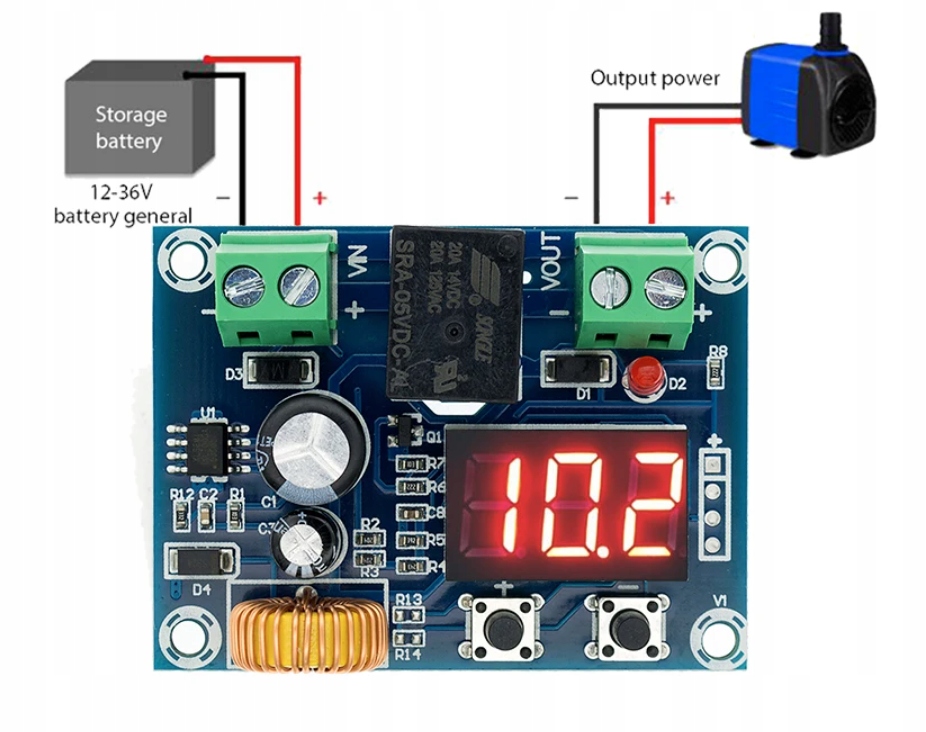

Moduł XH-M609 jest łatwy w obsłudze, posiada dwa przyciski do sterowania i wyświetlacz siedmiosegmentowy, który informuje o aktualnym statusie ładowania - napięciu akumulatora.

Moduł kontroluje proces ładowania akumulatorów oraz zapewnia dłuższą żywotność i lepszą wydajność akumulatorów.

Instrukcja obsługi:

W zależności od wersji oprogramowania są dwa sposoby ustawienia:

1)

• Lewy przycisk wciskamy dwa razy szybko - ustawiamy napięcie odcięcia akumulatora
• Prawy przycisk wciskamy dwa razy szybko - ustawimy histerezę (domyślnie 2V)
• Przytrzymując prawy przycisk - ustawianie czasu opóźnienia załączenia przekaźnika (domyślnie 0 minut , co 1 minuta)
• Przytrzymując lewy przycisk - kalibracja wskazania napięcia
• Przytrzymując oba klawisze -  reset ustawień

2)

• Przy krótkim naciśnięciu przycisku lewego ( + ) wyświetli się nastawione napięcie przy jakim zostanie odłączony akumulator.
• Przy krótkim naciśnięciu przycisku prawego ( - ) wyświetli się nastawiona histereza z zakresu 0,1 do 10V
• Po dłuższym przytrzymaniu przycisku lewego ( + ) Wyświetli się i zacznie migać nastawione napięcie odłączenia akumulatora, klawiszami +/- zmieniamy jego wartość.
• Po dłuższym przytrzymaniu przycisku prawego ( - ) Wyświetli się i zacznie migać nastawione napięcie histerezy, klawiszami +/- zmieniamy jego wartość.

Wymiary:
