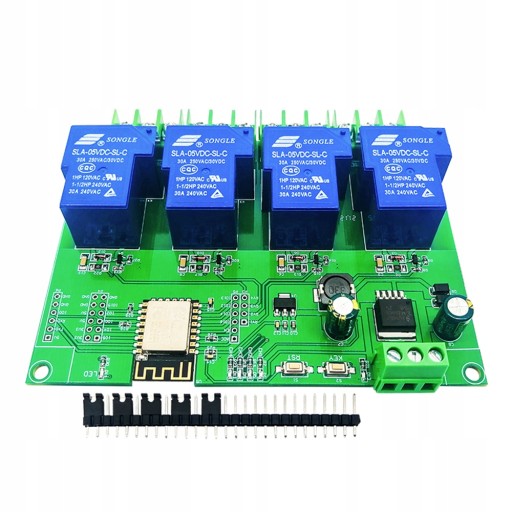

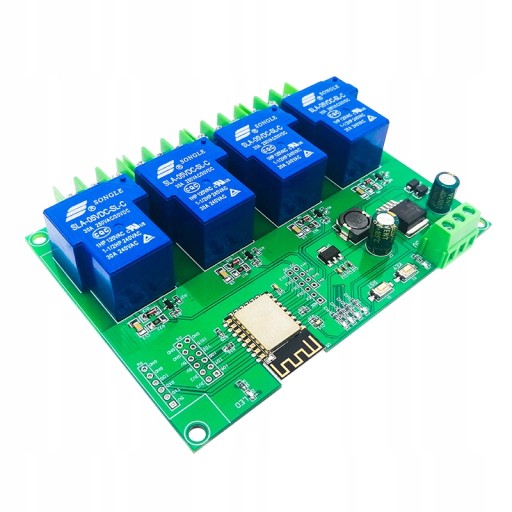

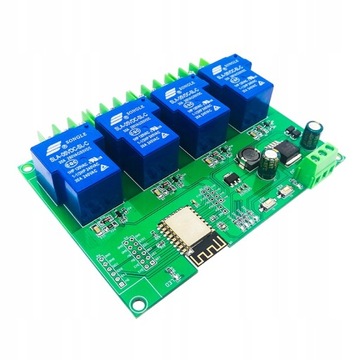

Модуль 4 реле 30А WiFi ESP-12F DC7-28/5В

Cechy:

Czterodrożna płytka rozwojowa przekaźnika 30A Esp8266 jest wyposażona w moduł WiFi esp-12f, wszystkie porty I/O są ledowe i obsługuje tryb zasilania dc7-28v/5V. Nadaje się do wtórnego rozwoju i uczenia się esp8266, inteligentnego bezprzewodowego sterowania domem i innych okazji.

1. Dojrzały i stabilny moduł WiFi esp-12f na pokładzie, duża pojemność 4 m bajtów Flash.

2. Port we/wy modułu WiFi i port pobierania programu UART są doprowadzone, nadaje się do wtórnego rozwoju.

Jeden

3. Tryb zasilania obsługuje dc7-28v/5V.

4. Zintegrowany moduł WiFi Przycisk resetowania RST i programowalny klucz.

5. Esp-12f obsługuje korzystanie z eclipse/Arduino LDE i innych programistów. Udostępnia program referencyjny w środowisku programistycznym Arduino.

6. Wbudowany przekaźnik 4-kierunkowy 5 V / 30 A, sygnał przełącznika wyjściowego, odpowiedni do sterowania. Kontroluj obciążenie, którego napięcie robocze mieści się w granicach AC 250 V / DC 30 V.

7. Wbudowany wskaźnik zasilania, 1 programowalna dioda LED i wskaźnik przekaźnika.

8. Rozmiar płyty: 122,5 x 87 mm

Waga: 160g

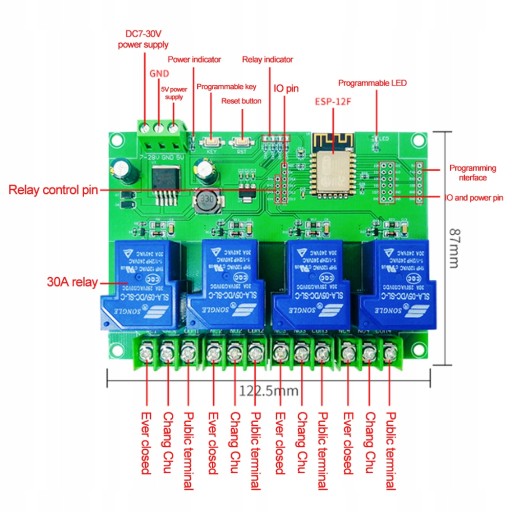

GND, Rx, TX i 5V portu zapisu i zapisu esp8266 są odpowiednio połączone z GND, TX, RX i 5V zewnętrznego modułu portu szeregowego TTL.

Podczas pobierania, 00 należy połączyć z GND, a następnie odłączyć 00 od GND po pobraniu.

Wyjście przekaźnikowe NC: normalnie zamknięty koniec, przekaźnik jest zwarty do COM przed zamknięciem i zawieszony po zamknięciu.

COM: koniec publiczny. Nie: normalny start, przekaźnik jest zawieszony przed zamknięciem i zwiera się po zamknięciu.
