Зарядное устройство для NiMH 1S ячеек Step-Down Buck 1.5V 0.5A USB-C / 0211

Przetwornica Step-Down (Buck) do ładowania ogniw NiMH 1S 1,5V

Po przerobieniu moduł staje się uniwersalny i umożliwia nastawę napięcia wyjściowego rezystorem do NiMH 2S 3S albo Li-Ion czy LIfePO4

Cechy:

• do ogniw 1S NiMH o maksymalnym napięciu 1,5V
• port ładowania: USB-C lub pady VIN / GND
• napięcie wejściowe: nom. 5V (zakres 3,5-6V)
• prąd wyjściowy: 0,5A (do nastawy rezystorami)
• napięcie ładowania na wyjściu: 1,5V
• dioda LED informujące o statusie ładowania (nie świeci - naładowano, świeci - ładowanie)
• temperatura pracy: -40℃ do 85℃
• kolor PCB: fioletowy
• wymiary PCB: 31x15mm
• wymiary modułu: 32x15x4,5mm

UWAGA!

Formy dostawy Allegro MiniPrzesyłka oraz Allegro Przesyłka polecona są to paczki obsługiwane przez Pocztę Polską. Średni czas dostawy takich przesyłek to około 5 dni roboczych - czyli około tygodnia oczekiwania od momentu nadania.

Moduł przeznaczony do ładowania ogniw NiMH 1S przez USB-C

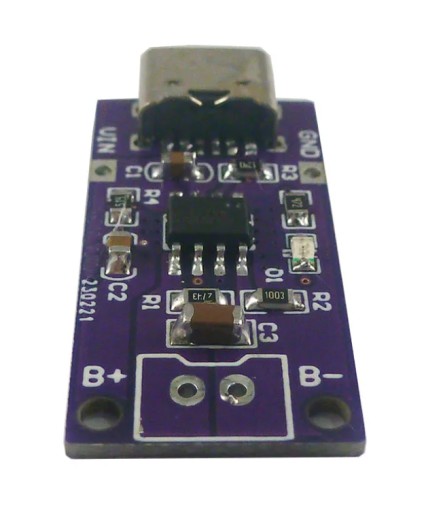

Schemat podłączenia:

B+: plus ogniwa

B-: minus ogniwa

VIN / GND (port USB-C): napięcie wejściowe 3,5-6V

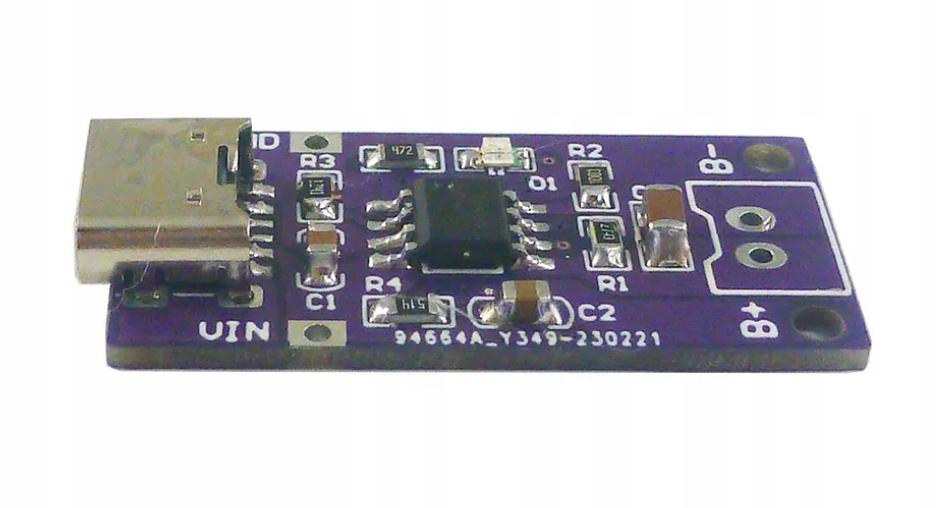

Prąd ładowania można zmienić poprzez zmianę wartości rezystora R3 zgodnie z tabelą poniżej (sprzedawany z ustawieniem 0,5A)

Zalecany jest rezystor 0805 1% SMD

Napięcie ładowania można zmienić poprzez zmianę wartości rezystora R1 zgodnie z tabelą, można dostosować moduł do pracy z innym napięciem i innymi ogniwami jak Li-Ion czy LiFePO4

Vch = 1,205* (1+R1/100K)

Możliwa jest zmiana jasności świecenia LED poprzez zmianę wartości rezystora na mniejszą.
