Sonoff SV 5-24V 12V WiFi реле-переключатель без потенциала

⭐ Sonoff SV niskonapięciowa wersja modułu Sonoff, dopuszczalne napięcie zasiania dla tego modułu to 5-24V DC, tylko napięcie stałe.

⭐ Idealnie nadaje się to wszelkich przeróbek i samodzielnych modyfikacji. Sonoff SV polecany jest do np. sterowanie bramą w trybie beznapięciowym.

!! Moduł należy przerobić we własnym zakresie na tryb beznapięciowy - dokładny opis przeróbki znajduje się poniżej, w przeciwnym wypadku napięcie na wyjściu jest takie samo jak napięcie na wejściu. !!

Opis modyfikacji wymaganych do przerobienia Sonoff SV do sterownia w trybie beznapięciowym

✅ Zgodnie z rysunkiem należy:

1. Wylutować 2 rezystory - zaznaczone na czerwono
2. Mostkujemy przewodem wejścia IN+ IN- - zaznaczone na niebiesko
3. Zasilanie podłączamy do styków + -
4. Wyjście beznapięciowe będzie dostępne na stykach Out+ Out-

Specyfikacja:

• ✅Oprogramowanie: eWeLink
• Napięcie zasilania: 5-24v DC
• Maksymalny prąd obciążenia: 10A
• Maksymalna moc: 2200 watts
• Wilgotność pracy: 5%-95%
• Częstotliwość WiFi: 2.4Ghz
• Temperatura pracy: ﹣20℃-75℃

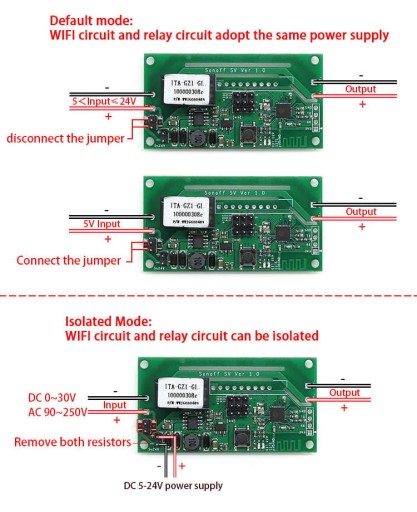

✅Sonoff SV sposób podłączenia, opis wyprowadzeń.

Tryb domyślny, napięcie wejściowe (zasilania) przekazywane jest na wyjście po włączeniu przekaźnika.

Zasilanie napięciem 5V DC, napięcie wejściowe (zasilania) przekazywane jest na wyjście po włączeniu przekaźnika.

Tryb izolowany, napięcie wejściowe oddzielone jest od napięcia zasilania.
