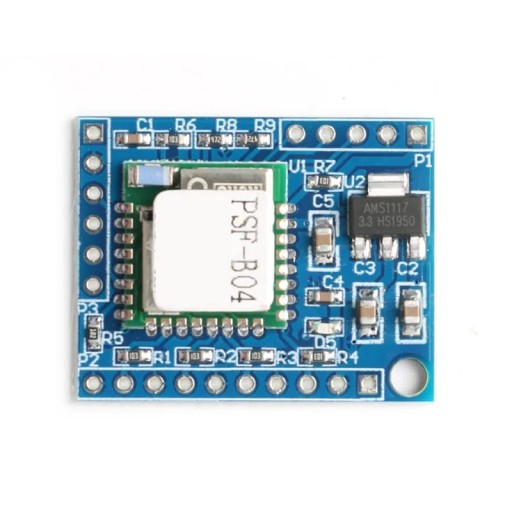

4-канальный WiFi-модуль Sonoff PSF-B04 с ESP8285

Moduł PSF-B04 - 4-kanałowy moduł WiFi zintegrowany z chmurą Sonoff eWeLink

⭐Moduł PSF-B04 to zaawansowany 4-kanałowy moduł WiFi, który współpracuje z aplikacją Sonoff eWeLink, umożliwiając zdalne sterowanie urządzeniami za pośrednictwem sieci WiFi. Wyposażony w mikrokontroler ESP8285, moduł oferuje cztery wyjścia napięciowe (3.3V stan wysoki po aktywacji przekaźnika w aplikacji) oraz cztery wejścia do sterowania.

✅Główne cechy:

• Zgodność z aplikacją eWeLink: Sterowanie modułem odbywa się za pomocą popularnej aplikacji eWeLink, co pozwala na łatwe dodawanie i konfigurację urządzeń w domowej sieci IoT.
• Wszechstronne zasilanie: Moduł jest zasilany napięciem 5V DC, kompatybilny z zasilaczami USB, takimi jak ładowarki telefonów, powerbanki czy komputery.
• Wskaźnik LED: Na płytce znajduje się dioda LED, która informuje o stanie połączenia z siecią WiFi, działająca w identyczny sposób jak inne urządzenia Sonoff.
• Wejścia sterujące: Możliwość sterowania przez przycisk zewnętrzny lub poprzez zwarcie odpowiedniego pinu do masy.
• Wyjścia wysokiego poziomu: Cztery sygnały wyjściowe, zalecane do użycia z modułami przekaźnikowymi, aktywowanymi stanem wysokim.

✅Moduł PSF-B04 jest idealny dla miłośników domowej automatyzacji, którzy szukają niezawodnego i łatwego w konfiguracji rozwiązania do zarządzania różnorodnymi urządzeniami w inteligentnym domu. Jego małe rozmiary oraz zdolność do pracy z niskimi prądami sprawiają, że jest to doskonały wybór dla projektów wymagających nieinwazyjnego sterowania.

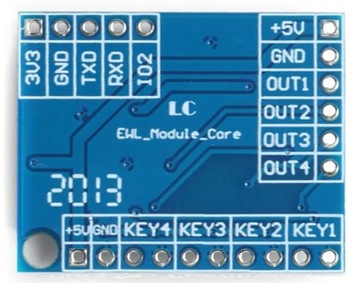

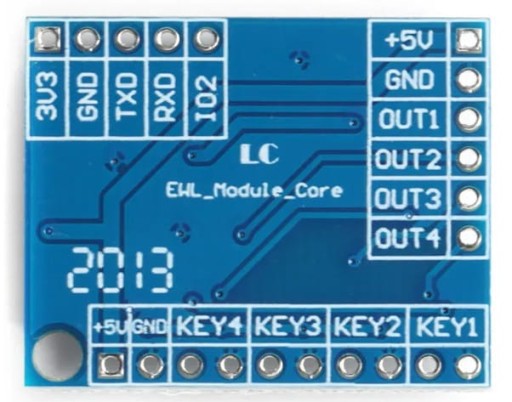

✅Opis wyprowadzeń modułu PSF-B04

• 3V3, GND,TX,RX,IO2 - złącze umożliwiające wgranie własnego oprogramowania do modułu np. Supla, Tasmota itp.
• +5V, GND - piny zasilania 5V DC, moduł nie jest zabezpieczony przed odwrotnym zasilaniem
• Out1..4 - wyjścia modułu, po włączeniu wyjścia na tych pinach pojawia się stan wysoki: 3.3V
• KEY1..4 - wejścia, zwarcie dwóch pinów powoduje włączenie odpowiedniego wyjścia modułu  lub podanie stanu niskiego
