IMADŁO MASZYNOWE OBROTOWE 160mm DO FREZARKI WIERTARKI PRECYZYJNE

OFERUJEMY

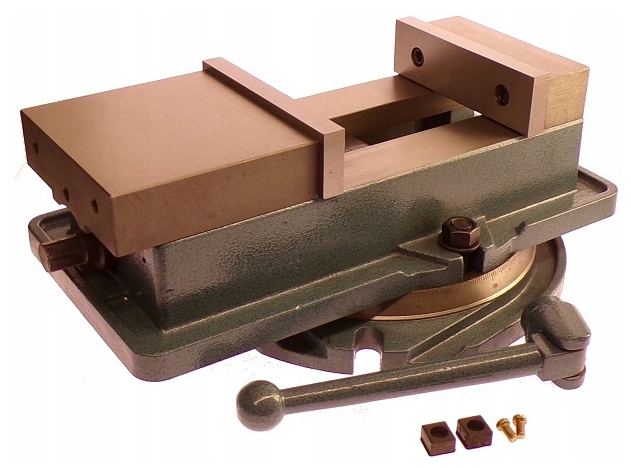

IMADŁO 160mm MASZYNOWE OBROTOWE

Specyfikacja imadła

• Szerokość szczęk 160mm
• Obrotowa podstawa 360°
• Przegubowa korba
• Imadło odkręcane od podstawy (można używać jako płaskie)
• Szczęki przekładane wewnątrz i na zewnątrz
• Podstawa wykonana ze specjalnym rantem zapobiegającym wyciekom chłodziwa
• Wysoka dokładność wykonania
• Docisk szczęki ruchomej zaprojektowany w taki sposób żeby dociskał detal do dołu imadła
• Kostki ustalające 16mm
• Waga imadła 33kg

Wymiary imadła zamocowanego do podstawy

• A -160mm
• B -45mm
• C -75mm
• D -160mm

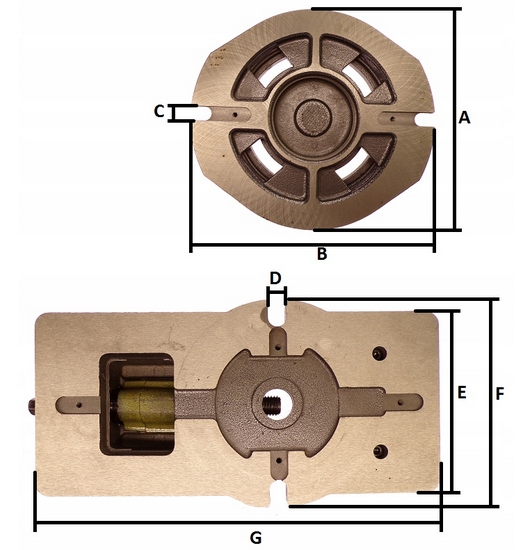

WYMIARY PODSTAWY OBROTOWEJ ORAZ PODSTAWY SAMEGO IMADŁA

• A -295mm
• B -315mm
• C -17,5mm
• D -17,5mm
• E -208mm
• F -225mm
• G -413mm

WYMIARY PODSTAWY OBROTOWEJ ORAZ PODSTAWY SAMEGO IMADŁA

• A -295mm
• B -315mm
• C -17,5mm
• D -17,5mm
• E -208mm
• F -225mm
• G -413mm

Maksymalne i minimalne wymiary rozsunięcia szczęk

• A -160mm
• B -410mm
• C -245mm

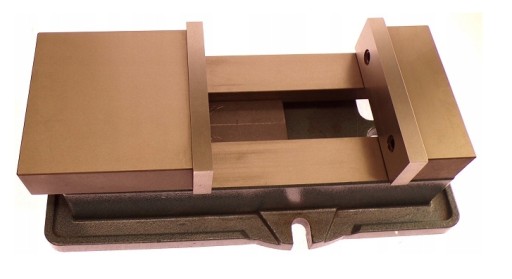

IMADŁO MOŻNA ODKRĘCIĆ OD PODSTAWY I UŻYWAĆ JAKO ZWYKŁEGO PŁASKIEGO IMADŁA MASZYNOWEGO

SZCZĘKI W IMADLE MOŻNA ZAMONTOWAĆ TRADYCYJNIE WEWNĄTRZ IMADŁA WTEDY ŚCISKAMY DETAL, LUB NA ZEWNĄTRZ WTEDY DETAL ŁAPIEMY OD WEWNĄTRZ NP. PRZY OBRABIANIU DETALI Z OTWOREM WEWNĄTRZ MAMY WTEDY MOŻLIWOŚĆ OBRÓBKI DETALU BEZ OGRANICZEŃ ŚCISKANEJ POWIERZCHNI.

NA ZDJĘCIU OBOK DOKŁADNOŚĆ

W zestawie otrzymujesz :

• Imadło
• Korbę
• Kostki do ustawiania w kanałkach teowych

KUPUJESZ PRZEDMIOT ZE ZDJĘĆ PONIŻEJ :
