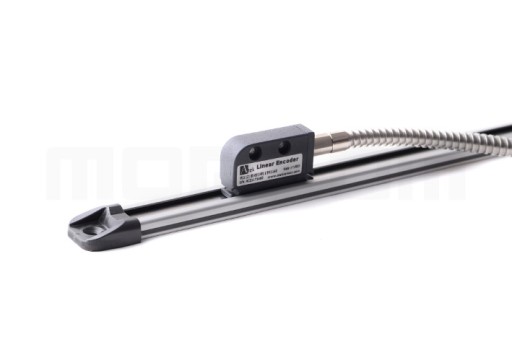

Магнитная линейка ATEK MLS-2 1200мм

LINIAŁ MAGNETYCZNY ATEK MLS-2 1200mm 5um

Dane techniczne (Głowica pomiarowa):

• Rozdzielczość: 5 µm
• Obwód wyjściowy: HPL, TTL, Push Pull, RS422 Line Driver
• Sygnały wyjściowe: A, /A, B, /B, (Z, /Z)
• Prąd wejściowy: max 40 mA na kanał
• Zasilanie: 10 … 30 VDC lub 5 VDC
• Podłączenie: aż do 100 metrów, Dł. kabla na zamówienie.
• Maks. szczelina taśma - czujnik: do 2.5 mm
• Prędkość przesuwu: 3 m/s
• Taśma magnetyczna - typ: B5
• Powtarzalność: +/- 1 inkrement
• Dokładność pomiaru: zobacz parametry taśmy (np. dla 5 mm taśmy magn. ±5 mikron)
• Temperatura pracy: -25°C ÷ +85°C
• Stopień ochrony: IP67
• Materiał obudowy: aluminium

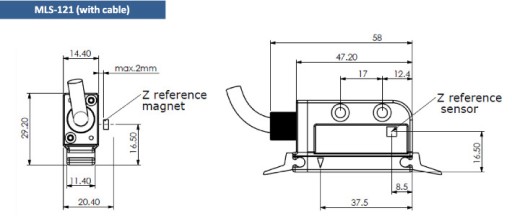

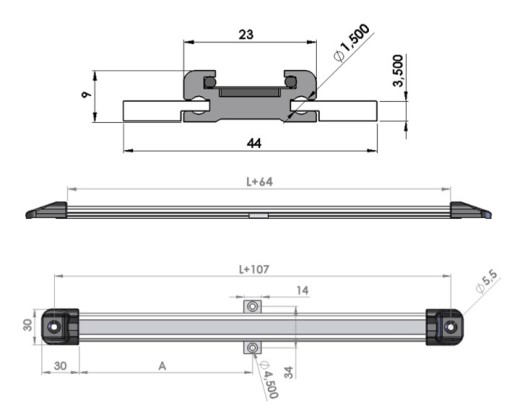

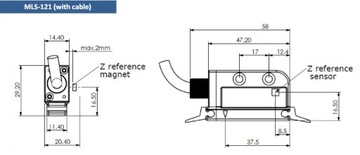

• Wymiary: na rysunku

Dane techniczne (Taśma pomiarowa):

• Grubość: 1,2 mm
• Szerokość: 10 mm
• Liczba ścieżek: 1
• Dokładność: ± 18um/m do 50 m. długości
• Biegunowość: 5 mm
• Współczynnik rozszerz. liniowej: (11 ±1) x 10-6/K
• Temperatura pracy i magazynowania: -40 °C do + 120 °C

Magnetyczny enkoder liniowy serii MLS-2 PS (profil system) jest przeznaczony głównie do wykorzystywania na maszynach

i instalacjach działających w ciężkich warunkach, w tym m. in.: maszyny do obróbki drewna, maszyny do obróbki marmuru, maszyny do cięcia profili PVC, maszyny CNC i NC, centra obróbcze,frezarki, tokarki, szlifierki, wiertarki, maszyny spawalnicze, elektro- drążarki,prasy krawędziowe, gilotyny.
