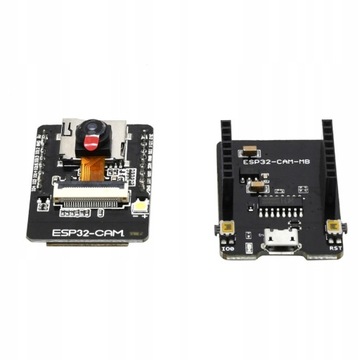

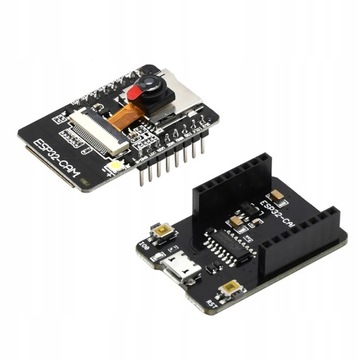

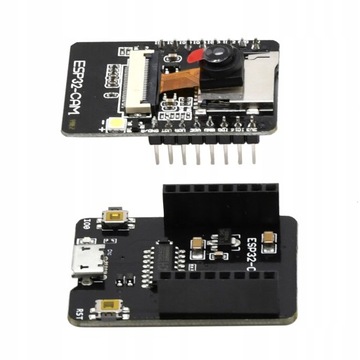

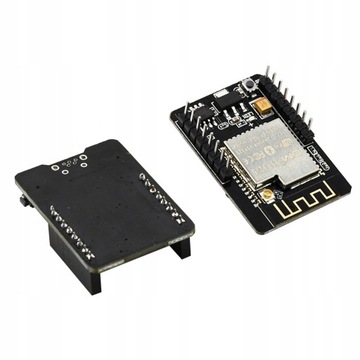

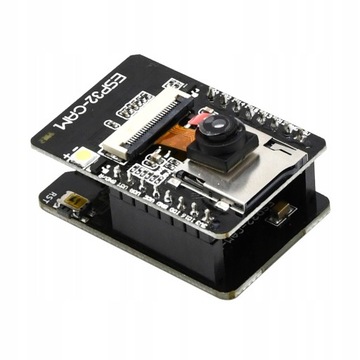

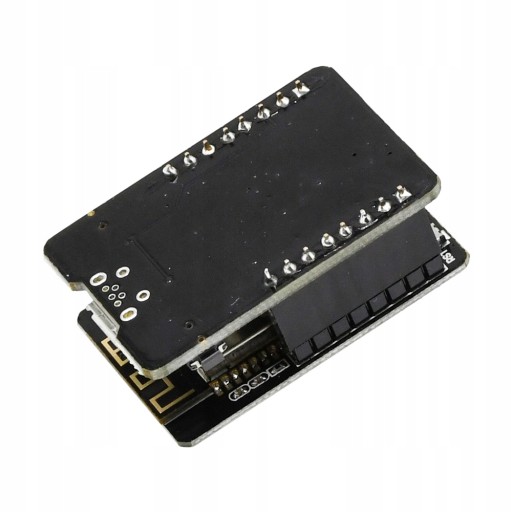

ESP32-CAM-MB WIFI ESP32 с камерой

Wprowadzenie:

Moduł HK-ESP32-CAM-MB to mały moduł kamery o rozmiarze 39.8 * 27 *. Ten moduł może pracować samodzielnie jako najmniejszy system. Nowa podwójna płyta rozwojowa WiFi Bluetooth oparta na konstrukcji ESP32, wykorzystująca wbudowaną antenę PCB, z 2 wysokowydajnymi 32-bitowymi procesorami LX6CPU, wykorzystująca 7-poziomową architekturę potokową, główny zakres regulacji częstotliwości od 80 MHz do 240 MHz. Bardzo niskie zużycie energii, głęboki prąd uśpienia jest tak niski, jak 6 mA. Jest to bardzo mały moduł 802.11b / g / n Wi-Fi BT / BLE SoC HK-ESP32-CAM-MB przyjmuje interfejs Micro USB, wygodną i niezawodną metodę połączenia, wygodną w zastosowaniu do różnych terminów sprzętowych IoT.

HK-ESP32-CAM-MB przyjmuje interfejs Micro USB, wygodną i niezawodną metodę połączenia, wygodną w zastosowaniu do różnych przypadków terminali sprzętowych IoT.

Podstawowe parametry wydajnościowe

1. Użyj energooszczędnego dwurdzeniowego 32-bitowego procesora, który może być używany jako procesor aplikacji.

2. Główna częstotliwość wynosi do 240 MHz, a moc obliczeniowa do 600 DMIPS

3. Wbudowana pamięć SRAM 520 KB, zewnętrzna PSRAM 8 MB

4. Obsługa UART / SPI / I2C / PWM / ADC / DAC i innych interfejsów

5. Obsługa kamer OV2640 i OV7670, wbudowana lampa błyskowa

6. Wsparcie przesyłania zdjęć przez WiFI

7. Obsługa karty TF

8. Obsługa wielu trybów uśpienia.

9. Wbudowany Lwip i FreeRTOS

10. Obsługa trybu pracy STA / AP / STA AP

11. Obsługa konfiguracji sieciowej Smart Config / AirKiss jednym kliknięciem

12. Wspieraj rozwój wtórny

Scenariusze zastosowań

1. Transmisja obrazu z domowego urządzenia inteligentnego

2. Monitoring bezprzewodowy

3. Inteligentne rolnictwo

4. Bezprzewodowe rozpoznawanie QR

5. Sygnał z bezprzewodowego systemu pozycjonowania

6. I inne aplikacje IoT

Opis parametrów

• Napięcie robocze ? 4,75-5,25 V.
• SPIFlash ? Domyślnie 32Mbit
• RAM ? Wewnętrzna 520KB 8MB PSRAM
• Wi-Fi ? 802.11b / g / n / e / i
• Bluetooth, standard Bluetooth 4.2BR / EDR i BLE
• Obsługiwany interfejs ?2 Mb / s? ? UART ? SPI ? I2C ? PWM

• Interfejs pomocniczy Karta TF ? Max. 4G
• Port IO ? 9
• Szybkość portu szeregowego ? Domyślnie 115200bps
• Zakres widma ? 2400-2483,5 MHz
• Forma anteny ? Wbudowana antena PCB, Zysk anteny 2dBi
• Format wyjściowy obrazu ? JPEG (tylko obsługa OV2640), BMP, GRAYSCALE
• Sposób pakowania ? DIP-16
• Moc nadawania ? 802.11b: 17 ± 2 dBm (przy 11 Mb / s)
• 802.11g: 14 ± 2 dBm (przy 54 Mb / s)
• 802.11n: 13 ± 2 dBm (przy MCS7)
• Czułość odbioru ? CCK, 1 Mb / s: -90 dBm
• CCK, 11 Mb / s: -85 dBm
• 6 Mb / s (1 / 2BPSK): - 88 dBm
• 54 Mb / s (3/464-QAM): - 70 dBm
• MCS7 (65 Mb / s, 72,2 Mb / s): - 67 dBm
• Pobór mocy ? Wyłącz lampę błyskową: 180 mA przy 5 V.
• Włącz lampę błyskową i ustaw jasność na maksimum: 310 mA przy 5 V.
• Głęboki sen: minimum 6 mA przy 5 V.
• Tryb uśpienia: minimum 20 mA przy 5 V.
• Lekki sen: minimum 6,7 mA przy 5 V.
• Bezpieczeństwo ? WPA / WPA2 / WPA2-Korporacyjne / WPS
• Temperatura pracy ? -20 ? ~ 70 ?
• Warunki przechowywania ? -40 ? ~ 125 ?, <90% RH
• waga ? 10g

Paczka zawiera:

• 1x HK-ESP32-CAM-MB 5V WIFI Płytka rozwojowa Bluetooth USB do CH340G
