Docisk szybkomocujący pionowy 6800, wielkość 4 AMF

AMF

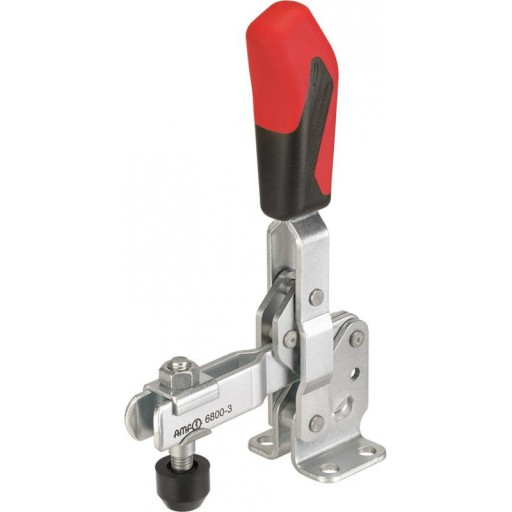

Docisk szybkomocujący, pionowy, ze stopą poziomą, ocynkowany i pasywowany

Wykonanie: docisk szybkomocujący, pionowy, z otwartym ramieniem dociskowym i stopą poziomą. Ocynkowany i pasywowany. Nity ze stali nierdzewnej poruszają się w tulejach łożyskowych utwardzanych dyfuzyjnie; ze względu na brak miejsca nie dotyczy rozmiaru 0 i 1. Punkty łożyskowe smarowane. Ergonomiczny uchwyt odporny na oddziaływanie olejów, z dużą powierzchnią przylegania dłoni, z miękkich komponentów. Bezpieczny element zaciskowy z ochroną palców. Zabezpieczenie przed utratą śruby dociskowej na końcu ramienia dociskowego.

Zakres dostawy: docisk szybkomocujący, pionowy, w komplecie z ulepszaną cieplnie, ocynkowaną śrubą dociskową.

alpha* Kąt otwarcia można zwiększyć przez wciśnięcie kołka oporowego. alpha* Kąt otwarcia można zwiększyć przez wciśnięcie kołka oporowego.

• Kod producenta: 90043

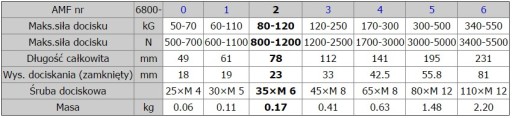

• Rozmiar: 4
• F1: 1,7 kN
• F2: 3 kN
• Śruba dociskowa: M8 x 65
• Waga: 630 g

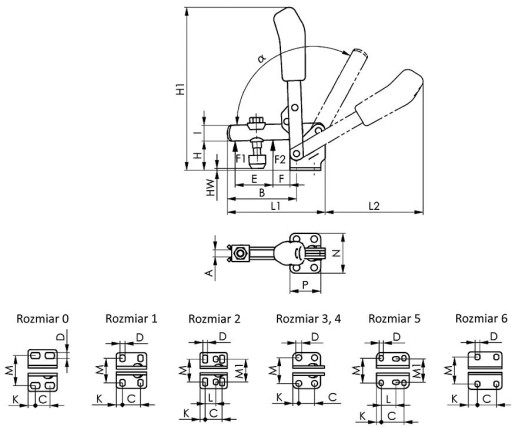

• A: 10
• B: 101
• C: 32
• D: 8,6
• E: 54
• F: 16
• H: 42,5
• H1: 221
• HW min.: -6
• HW maks.: 22,5
• I: 20
• K: 13
• L: –
• L1: 141
• L2: 130
• M: 43,5–46,5
• M 1: –
• N: 64
• P: 53
• alpha*: 60°
