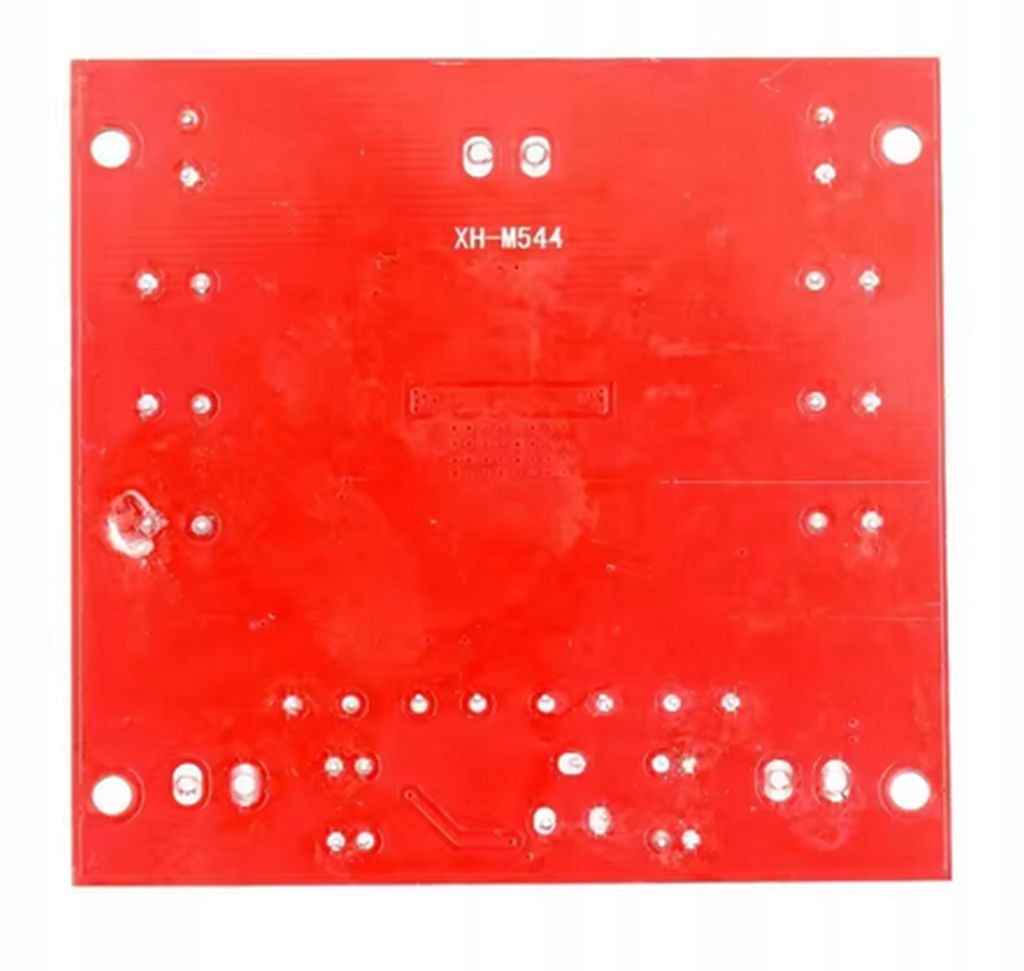

МОНО УСИЛИТЕЛЬ 100Вт 12-26В XH-M544 TPA3116

WZMACNIACZ MONO 100W 12-26V XH-M544 TPA3116

MOC WZMACNIACZA 100W (zalecana)

maksymalna moc muzyczna 150W (praca przy mocy zbliżonej do maksymalnej wartości może powodować wystąpienie zakłóceń i zniekształceń)

ZASILANIE 12-26V

UKŁADY SCALONE TPA3116 NE5532

WEJŚCIA (złącza śrubowe):

VCC - zasilanie 12V-26V (+/-)

IN - wejście sygnału mono (+/-)

WYJŚCIE (złącze śrubowe):

OUT - wyjście głośnikowe, impedancja głośnika: 4-8 omów

PROSIMY O ZAPOZNANIE SIĘ Z WAŻNYMI INFORMACJAMI DOTYCZĄCYMI WZMACNIACZY CYFROWYCH AUDIO

Płytka wzmacniacza jest aplikacją układu scalonego z MINIMUM niezbędnych elementów potrzebnych do podstawowego działania.

Do poprawnego działania układu wzmacniacza zalecane są następujące dodatkowe elementy:

- optymalnym układem zasilającym jest zasilacz liniowy prądu stałego, niestabilizowany, o odpowiedniej wydajności prądowej w czasie pracy ciągłej jak i w chwilowym zwiększonym obciążeniu (podczas uruchomienia, zmiany głośności)

- zasilacz powinien być zbudowany w oparciu o transformator odpowiedniej mocy, mostek prostowniczy, filtr RC (kondensatory, rezystory)

- układ zasilający powinien posiadać kondensatory elektrolityczne o pojemności kilku tysięcy uF (mikrofoaradów) na każdy kanał.

- do zasilania wzmacniaczy NIE ZALECA się stosowania przetwornic impulsowych (step-down, step-up, zasilaczy od laptopów, ładowarek itp.) z powodu możliwości wzbudzania się wzmacniacza, powstania zakłóceń częstotliwości lub niestabilnej pracy zasilanego urządzenia

- do zasilania wzmacniaczy NIE ZALECA się stosowania przetwornic impulsowych ponieważ w niektórych przypadkach przetwornice wymagają obciążenia wstępnego jak również wymagają czasu na ustabilizowanie napięcia i prądu wyjściowego. Podczas uruchamiania przetwornica może zostać uszkodzona lub może zostać uszkodzony wzmacniacz

- odsprzężenie (decoupling) układu zasilania np. za pomocą kondensatorów filtrujących lub układu filtra LC, RC

- użycie radiatora na układzie scalonym

- zastosowanie filtra wyjściowego

- wyjścia głośnikowe NIE MOGĄ być połączone z masą układu

- bezwzględnie należy zastosować bezpiecznik na zasilaniu wzmacniacza

WEJŚCIA:

- zasilanie, według opisu danego modelu wzmacniacza, DC (prąd stały)

- wejście sygnału audio - w zależności od modelu wzmacniacza:

stereo - złączka 3 pin, mono - złączka 2 pin, mono wejście symetryczne - złączka 3 pin (plus, ekran, minus)

WYJŚCIA:

GŁOŚNIK L (Lewy) (w zależności od modelu wzmacniacza)

GŁOŚNIK R (prawy) (w zależności od modelu wzmacniacza)

GŁOŚNIK MONO  (w zależności od modelu wzmacniacza)

SUBWOOFER (w zależności od modelu wzmacniacza)

Impedancja głośników: 4-6-8 omów (zależna od napięcia zasilania)

Części elektroniczne nie podlegają zwrotowi.
