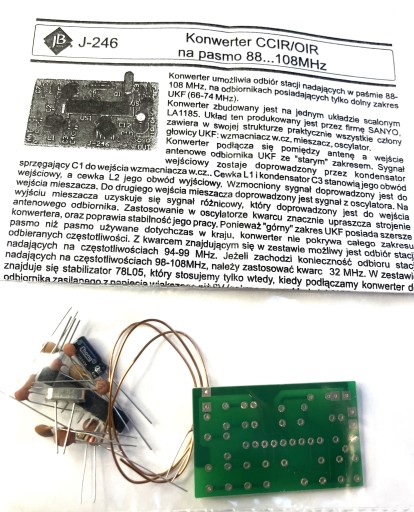

Трехдиапазонный преобразователь CCIR/OIR в FM 88–108 МГц, набор своими руками JABel

Trzyzakresowy konwerter CCIR/OIR UKF

na pasmo 88...108 MHz

do własnoręcznego montażu, lutowania.

Układ  łatwy  w montażu .

Czas montażu 60 minut.

Konwerter umożliwia odbiór stacji nadających w paśmie 88-108 MHz, na odbiornikach posiadających tylko „dolny” zakres UKF (66-74 MHz).

Konwerter podłącza się pomiędzy antenę a wejście antenowe odbiornika UKF ze „starym” zakresem. Ponieważ „górny” zakres UKF posiada szersze pasmo niż pasmo używane w starych odbiornikach, konieczne było podzielenie odbieranego pasma na trzy podzakresy. W tym celu w konwerterze zastosowano 3 przełączane kwarce. Upraszcza to strojenie i poprawia stabilność układu.

Zasilanie konwertera: 8…10V.

Wymiary płytki: 45×40 mm.

Ponieważ "górny" zakres UKF posiada szersze pasmo niż pasmo używane dotychczas w starych odbiornikach, konieczne było podzielenie odbieranego pasma na trzy podzakresy, W tym celu w konwerterze zastosowano 3 kwarce.

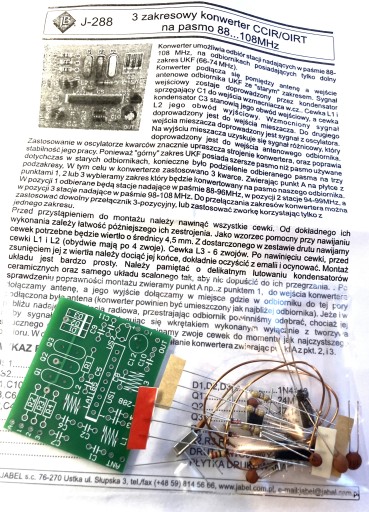

Zwierając punkt A na płytce z punktami 1, 2 lub 3 wybieramy zakres który będzie konwertowany na pasmo naszego odbiornika.

W pozycji 1 odbierane będą stacje nadające w paśmie 88-96MHz, w pozycji 2 stacje 94-99MHz, a w pozycji 3 stacje nadające w paśmie 98-108 MHz. Do przełączania zakresów konwertera można zastosować dowolny przełącznik 3-pozycyjny, lub zastosować zworkę korzystając tylko z jednego zakresu.

Instrukcja:

Układy mają nadrukowany schemat montażu na płytce. Trzeba zwrócić uwagę na biegunowość  w przypadku takich elementów jak kondensatory, diody, tranzystory. W przypadku diód Led dłuższa nóżka to plus +, większość elementów ma opisane parametry na obudowie. Rezystory mogą mieć oznaczenia paskowe ich oporność oraz tolerancję można odczytać za pomocą kalkulatorów dostępnych w internecie lub mierząc miernikiem.  Kolejność montażu zazwyczaj jest dowolna , w zależności od układu, montujemy najpierw najmniejsze elementy.
