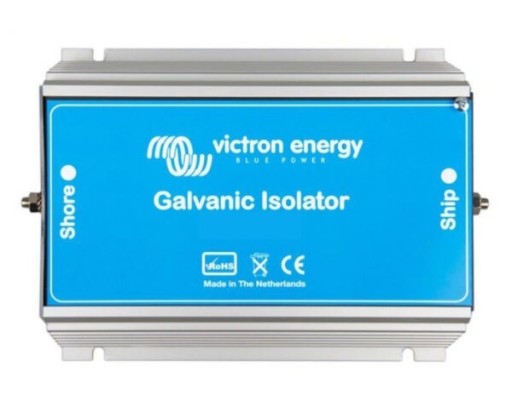

Гальванический изолятор Victron Energy VDI-64 64А для лодок.

Izolator galwaniczny VDI-32

Izolator galwaniczny zapobiega korozji elektrolitycznej. Blokuje on prądy stałe o niskim napięciu, które wpływają do łodzi przez przewód uziemiający zasilania z brzegu. Prądy te mogą powodować korozję podwodnych metali łodzi, takich jak kadłub, śruba napędowa, wał itp.

Izolator galwaniczny składa się wewnętrznie z dwóch diod, które są połączone przeciwrównolegle. Gdy są połączone w ten sposób, diody przepuszczają prąd w obu kierunkach, ale tylko powyżej określonego napięcia progowego. Napięcie, przy którym przewodzą diody, wynosi około 1,4 V DC.

Odłącznik jest instalowany bezpośrednio za gniazdem 230 V łodzi. Napięcie przewodzenia z izolatora galwanicznego jest wyższe niż różnica potencjałów między metalami. W rezultacie to napięcie nie pozwoli na przewodzenie i jako takie, izolator galwaniczny zapobiegnie wszelkim prądom elektrolitycznym. Jeśli jednak w obwodzie prądu przemiennego występuje (wyższe) napięcie błędu, diody przepuszczą prąd, a wyłącznik różnicowoprądowy przerwie obwód.

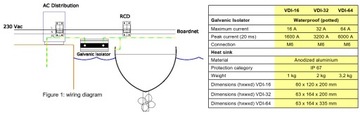

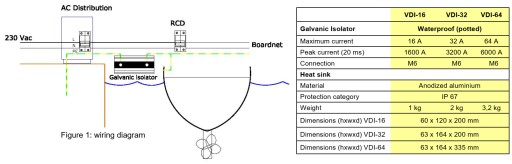

Połączenie urządzenia z instalacją:
