Мультиметр Coogle1997 LCR-T4

MIERNIK TESTER TRANZYSTORÓW RLC LCR-T4 ARDUINO OBUDOWA

Miernik tranzystorów LCR-T4 - Tester tranzystorów, rezystorów, cewek, diod i innych Tester elementów elektronicznych z dużym, czytelnym wyświetlaczem 128x64 z powodzeniem przetestuje diody, rezystory, tranzystory, cewki, kondensatory itd. Dzięki temu miernikowi sprawdzisz większość elementów stosowanych w elektronice. Totalny niezbędnik w warsztacie majsterkowicza! Wyprowadzone pady lutownicze z procesora magistrali SPI umożliwiają aktualizację oprogramowania również z opcję języka polskiego.

• Jeżeli wyniki są niepoprawne, można przeprowadzić kalibrację miernika. W tym celu zwieramy wyprowadzenia 1,2,3 i wciskamy przycisk. Miernik przeprowadza kalibrację i poprosi o przygotowanie kondensatora 100nF, który następnie umieszczamy w mierniku.
• Tester tranzystorów posiada szynę dzięki której szybko zamocujesz testowane elementy
• Nie potrzebny jest śrubokręt. Wystarczy umieścić nóżki elementu w gniazdach 1-3 (kolejność bez znaczenia) i nacisnąć przycisk - Wynik pojawi się po 2 sekundach
• Tester posiada osobne pole do testowania elementów SMD
• Aby zmienić kontrast wyświetlacza należy nacisnąć przycisk na 2 sekundy -

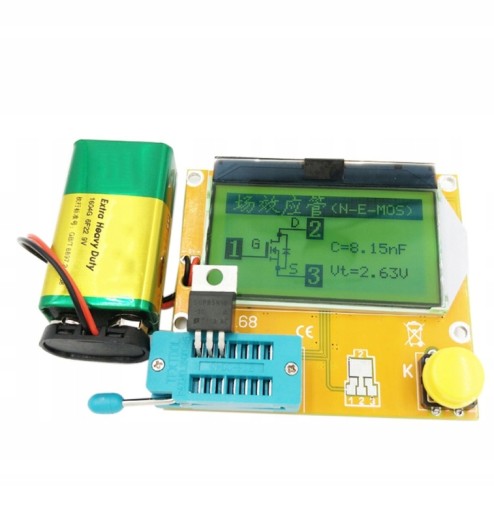

• miernik tranzystorów graficznie prezentuje wyprowadzenia pinów elementu mierzonego - Duże ułatwienie dla początkujących i oszczędność czasu
• Tester nieużywany sam przełącza się w stan upienią w celu zmniejszenia poboru energii
• Jedyne co należy zrobić aby uruchomić test to naciśnięcie przycisku i odczekanie 2 sekund
• Duży wyraźny ekran

Specyfikacja:

• Tester tranzystorów zmierzy:
• NPN, PNP, MOSFET N P, JFET
• tyrystory,
• triaki,
• rezystory,
• diody,
• kondensatory (rozładuj przed pomiarem)
• i inne
• Rezystancja: 0,1 Ohm, maksymalna 50M ohm
• Kondensator: 25pf -100000 uf
• Materiał: PCB
• Prędkość testowania miernika: 2 seconds
• Pobór pršdu w stanie uśpienia: 20nA
• miernik - tester elementów elektronicznych
• wyświetlacz LCD graficzny 128x64 z podświetlaniem zielonym
• podstawka ZIF-14 do wkładania testowanych elementów
• zasilanie: bateria 9V 6F22
• procesor sterujący: Atmega328
• szybkość test: ok. 2 - 10 sekund
• w przypadku pomiaru pojemności kondensatorów o dużej pojemności test może przedłużyć się do ok 1 minuty
• płytka dwustronna z metalizacją otworów
• wymiary płytki drukowanej urządzenia: 71mm x 63mm
• funkcja oszczędzania energii miernika - automatyczne wyłączenie po ok 10 sekundach
• wykrywanie rodzaju włożonego elementu
• wykrywanie polaryzacji np. diod, tranzystorów
• zakresy pomiarowe:
• pomiar pojemności kondensatorów: 25pF-100mF (rozdzielczość 1pF)
• pomiar współczynnika ESR dla pojemności powyżej 2uF
• pomiar rezystancji R: 0,1Ohm - 50MOhm
• pomiar tester tranzystorów bipolarnych pnp/npn; pomiar bety h21e
• pomiar tester tranzystorów MOSFET kanał n/p
• pomiar triaków / tyrystorów
• diody Uf maksymalnie 4,5V

• Wymiary: 73mm. szer. 60mm. wys. całkowita 18mm.
• Rozstaw otworów montażowych: 68mm. szer. 38 wys.
• Waga: 44g.

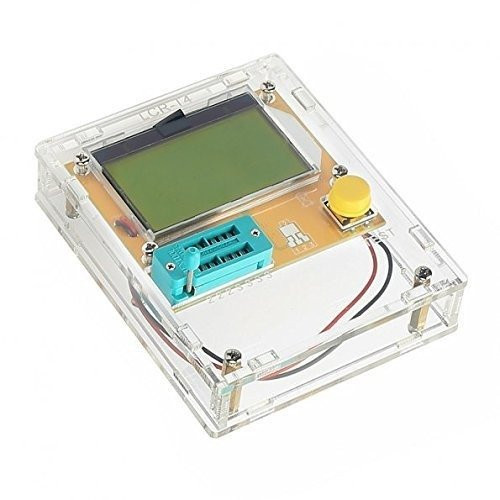

Dane Techniczne obudowy:

• Grubość obudowy: 3mm
• Kolor: przeźroczysty
• Wymiary: zgodne z testerem tranzystorów T4
• Ilość elementów: 6 śruby, nakrętki i tuleje
• Do samodzielnego złożenia

W skłd zestawu wchodzi:

• Tester
• Obudowa

Tester nie zawiera baterii

Miernik tranzystorów LCR-T4 - Tester tranzystorów, rezystorów, cewek, diod i innych Tester elementów elektronicznych z dużym, czytelnym wyświetlaczem 128x64 z powodzeniem przetestuje diody, rezystory, tranzystory, cewki, kondensatory itd. Dzięki temu miernikowi sprawdzisz większość elementów stosowanych w elektronice. Totalny niezbędnik w warsztacie majsterkowicza!

WYMIARY:
