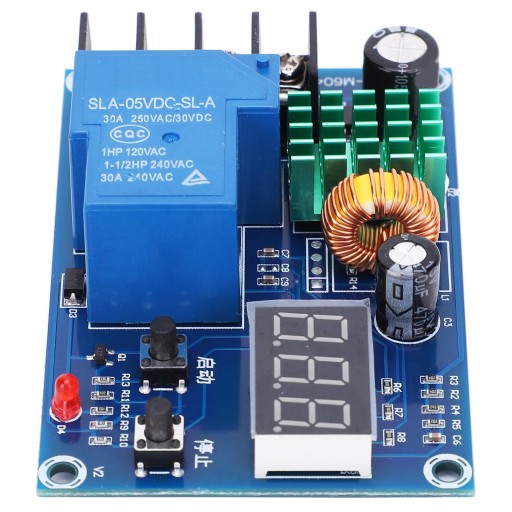

Контроллер заряда аккумулятора 6-60В XH-M604

Funkcja:

1. Po ustawieniu napięcia płyta główna steruje jednym z przewodów ładowarki poprzez przekaźnik, aby sterować włączaniem i wyłączaniem wyjścia ładowarki.

2. Szeroki zakres zastosowań, odpowiedni do różnych akumulatorów/baterii litowych.

3. Na przykład, aby naładować akumulator 12 V, zakres napięcia ładowania wynosi 10,8-14,4 V, a napięcie początkowe jest ustawione na 10,8 V.

4. Napięcie zatrzymania jest ustawione na 14,4 V, po wykryciu, że napięcie akumulatora przekracza 14,4 V, automatycznie odetnie zasilanie, aby zapobiec przeładowaniu.

5. Naciśnij klawisz start raz, aby wyświetlić wartość początkową, naciśnij długo, aby ustawić wartość początkową, naciśnij raz klawisz stop, aby wyświetlić wartość zatrzymania, naciśnij długo, aby ustawić wartość zatrzymania.

Specyfikacja:

Typ artykułu: moduł kontroli ładowania baterii

Materiał: PCB

Zakres zastosowania: wszystkie rodzaje baterii litowych;

Napięcie wejściowe: DC6-60V

Napięcie sterujące: DC6-60V

Prąd sterujący: ≤30A

Dokładność sterowania: 0,1 V

Typ wyjścia: wyjście bezpośrednie

Błąd napięcia: ± 0,1 V

Rozmiar produktu: Ok. 81 x 54 mm / 3,2 x 2,1 cala

Lista pakietów:

1 x moduł

Jak używać:

1. Najpierw podłącz baterię (nie będzie wyświetlania, jeśli bateria nie jest podłączona);

2. Przycisk Start: naciśnij raz, aby wyświetlić wartość początkową, naciśnij długo, aby ustawić wartość początkową;

3. Przycisk Stop: naciśnij raz, aby wyświetlić wartość zatrzymania, naciśnij długo, aby ustawić wartość zatrzymania;

4. Jeśli nie można zwiększyć wartości początkowej, najpierw dostosuj wartość zatrzymania.
