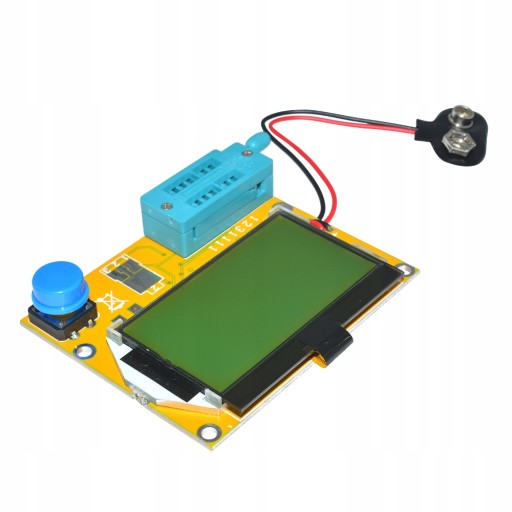

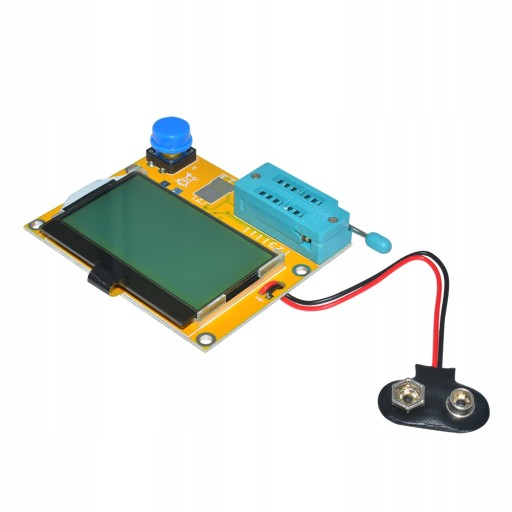

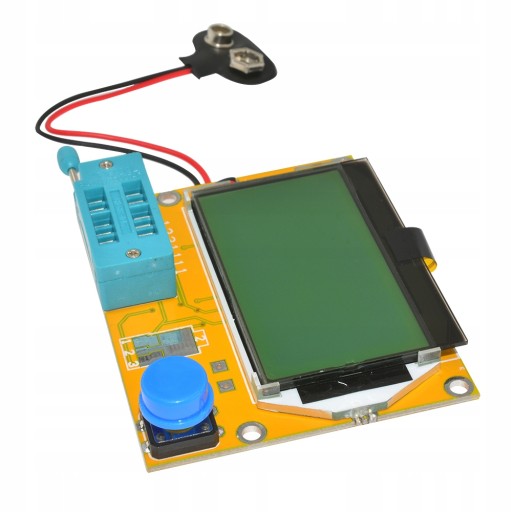

LCR-T4 Измеритель ESR M328 Тестер SCR-транзисторов

Opis:

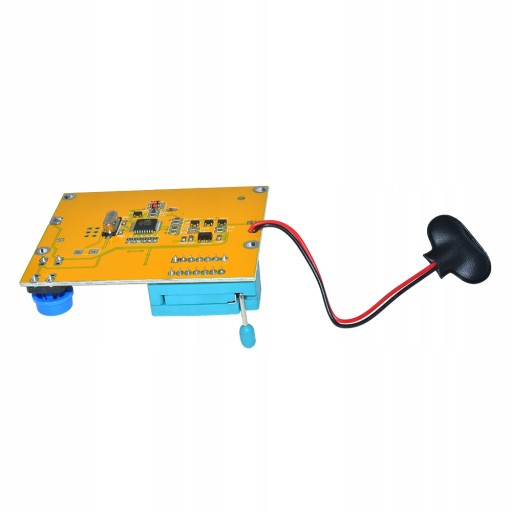

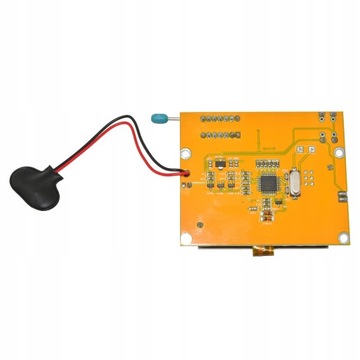

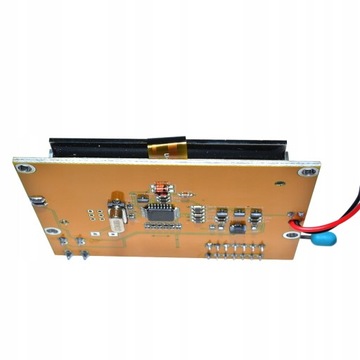

1,2013 najnowsza wersja oprogramowania M328, więcej funkcji.Chip: Atmega328

2.128 * 64 duży podświetlany wyświetlacz LCD, tylko 2mA w trybie gotowości.

Zakresy testowe:

Cewki indukcyjne, kondensatory, diody, dioda podwójna, mos, tranzystor, SCR, regulator, tuba LED, ESR,

Rezystancja, regulowany potencjometr

• Rezystancja: rozdzielczość 0,1 oma, maksymalnie 50 M omów
• Kondensator: 25pf -100,000 uf
• Cewki indukcyjne: 0,01 mh-20 H.

Funkcjonować:

1: Automatyczne wykrywanie tranzystorów NPN i PNP, MOSFET z kanałem n i p,

dioda (w tym podwójna dioda), tyrystor, tranzystor, rezystor i kondensator oraz inne elementy

2: Automatycznie przetestuj pin komponentu i wyświetl na wyświetlaczu LCD

3: Potrafi wykryć tranzystor, współczynnik wzmocnienia diody zabezpieczającej MOSFET

oraz podstawę do określenia napięcia polaryzowanego do przodu tranzystora emitera

4: Zmierz pojemność bramki i bramki napięcia progowego MOSFET

5: użyj wyświetlacza ciekłokrystalicznego 12864 z zielonym podświetleniem

1, obsługa jednym przyciskiem, automatyczne wyłączanie.

2, tylko prąd wyłączenia 20nA.

3, automatycznie wykrywaj tranzystory bipolarne NPN, PNP, N-kanałowy i P-kanałowy MOS FET,

JFET, diody, dwie diody, tyrystory jednokierunkowy i dwukierunkowy tyrystor małej mocy.

4, układ pinów elementów automatycznej identyfikacji.

5, Pomiar współczynnika wzmocnienia prądu tranzystora bipolarnego i napięcia progowego podstawy - emitera.

6, Poprzez napięcie progowe baza - emiter i współczynnik wzmocnienia wysokiego prądu w celu identyfikacji tranzystorów Darlingtona.

7, Potrafi wykryć tranzystory bipolarne i diody zabezpieczające tranzystory MOS.

8, pomiar napięcia progowego MOS FET bramki i pojemności bramki.

9, może jednocześnie mierzyć dwa rezystory i wyświetlany jest symbol rezystora.

Wyświetlany po prawej stronie z wartością dziesiętną 4.

Symbol rezystancji po obu stronach pokazuje numer pinu.

Możesz więc zmierzyć potencjometr.

Jeśli wycieraczka potencjometru nie zostanie przesunięta w skrajne położenie,

możemy wyróżnić środkowy i oba końce szpilki.

10, rozdzielczość pomiaru rezystancji wynosi 0,1 oma, można zmierzyć 50 M omów.

11, Może mierzyć pojemność Może mierzyć pojemność 30 pF-100 mF, rozdzielczość 1 pF.

12.2uF więcej kondensatorów może jednocześnie mierzyć równoważne wartości rezystancji szeregowej ESR.

Oba mogą być wyświetlane z wartością dziesiętną, rozdzielczość 0,01 oma.

13, może być w prawidłowej kolejności, a symbol diody wyświetla dwie diody i podaje napięcie przewodzenia diody.

14.LED jest wykrywany jako wyższe napięcie przewodzenia diody. Kombinacja diody LED jest identyfikowana jako dwie diody.

15, napięcie przebicia Eeverse jest mniejsze niż 4,5 V, można zidentyfikować diodę Zenera.

16, może zmierzyć pojemność odwrotną pojedynczej diody.

Jeśli tranzystor bipolarny jest podłączony do bazy i kolektora lub emitera szpilki,

Może mierzyć odwrotną pojemność kolektora lub złącza emitera.

18 można uzyskać za pomocą pojedynczego połączenia mostka prostownika pomiarowego.

Pakiet zawiera:

• 1 sztuk * Mega328 tester tranzystorów dioda trioda pojemność miernik esr MOS PNP / NPN M328
