Котел пеллетов, пеллет MPM Econergy 15KW Ecotouch 860 Controller

MPM Econergy z sterownikiem ecoTouch 860 automatyczny kocioł na pelet 15kW.

Kocioł MPM ECONERGY  spełnia wymagania programu CZYSTE POWIETRZE i został umieszczony na Liście Zielonych Urządzeń i Materiałów (ZUM)

Aukcja dotyczy zestawu:

• Kocioł Econergy 15kW z wbudowanym zasobnikiem ok. 115 kg na pellet
• Palnik Kipi 15kW
• Podajnik pelletu
• Sterownik dotykowy ecoTOUCH 860

Dostępne są również piece o mocach: 10kW, 20kW, 25kW, 30kW.

Kocioł  MPM ECONERGY ma kompaktową budowę. Wbudowany zasobnik nad wymiennikiem sprawia, że urządzenie zmieści się w nawet bardzo małych pomieszczeniach. Pojemność zasobnika na pellet ok.115kg.Kocioł posiada certyfikat 5 klasy oraz spełnia normy ecodesign.

WBUDOWANY ZASOBNIK na pellet pojemność ok. 115 kg

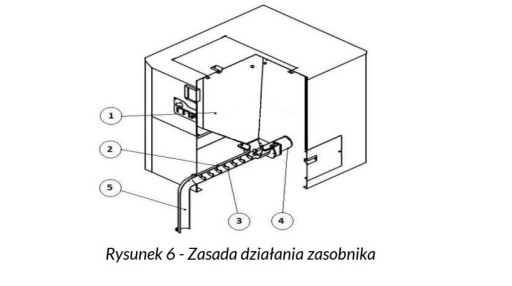

Paliwo pelletowe będące w zasobniku (1), trafia grawitacyjnie do podajnika (2). Podajnik składa się ze spirali podawania pelletu (3) oraz silnika zasilającego (motoreduktora) (4). Pellet przetłaczany jest przez spiralę skąd elastyczną rurą spiro (5) trafia do palnika, będącego integralną częścią wymiennika.

WYMIENNIK

Wymiennik kotła MPM ECONERGY, zamienia paliwo (pellet) na energię cieplną. Energia cieplna jest przekazywana do obiegu wodnego przez wymiennik. Wymiennik ma następujące cechy:

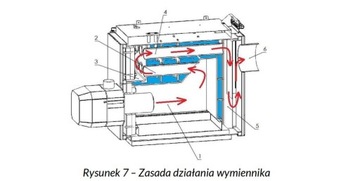

● Trójciągowy układ – I ciągiem jest komora spalania (1). Następnie spaliny przedostają się przez płomieniówki II ciągu (2) do komory nawrotnej (3). III ciągiem są płomieniówki o prostym kształcie (4), które prowadzą spaliny do komory czopucha (5), skąd są wyprowadzane przez czopuch (6) do instalacji kominowej. Wypełnione (zakolorowane) obszary na Rysunku 7 przedstawiają elementy bloku wodnego kotła mają bezpośredni kontakt z wodą. Rysunek 7 – Zasada działania wymiennika

● Zsyp popiołu – Popiół powstały podczas procesu spalania, zsypywany jest do specjalnej szuflady wewnątrz komory spalania.

● Brak występowania kondensacji w wymienniku. Para wodna kondensuje się w instalacji kominowej.

W zależności od mocy kotła zastosowane są różne palniki odpowiednich typoszeregów. W kotle zastosowane są palniki pelletowe typu ROTARY marki Kipi

Kocioł wyposażony jest w palnik obrotowy KIPI o mocy 15kW z sterownikiem ecoTOUCH 860.

Zalety palnika Kipi:

• opatentowany system spalania opału
• obrotowa komora  paleniskowa i nadmuchowa gwarantuje brak spieków i prawie całkowite spalenie opału
• dzięki specjalnej budowie w palniku dochodzi do zawirowania płomienia
• palnik pracuje w trybie ciągłym, nie zapycha się
• jest całkowicie SAMOCZYSZCZĄCY
• posiada automatyczną zapalarkę

Najlepszy pellet do palnika powinien mieć średnicę od 6 do 8 mm, długość od 5 do 30 mm, o maksymalnej zawartości popiołu do 2 %. W palniku można również spalać pellet o gorszej jakości (np. z łusek słonecznika) oraz agro-pelletu  (np. pelletu ze słomy rzepakowej).

Sterownik ecoTouch 860

Sterownik ecoTouch 860 kontroluje proces spalania w kotłach na pellet. Jest przystosowany do obsługi energooszczędnych pomp elektronicznych, obiegu CO i CWU oraz obiegów mieszaczowych. Wysoki komfort użytkowania zapewnia dotykowy wyświetlacz oraz współpraca ze zdalnym sterowaniem i modułem internetowym oraz aplikacją co pozwala na zarządzanie całym systemem grzewczym on-line.

• Prąd pobierany przez regulator: 0,04 A
• Maksymalny prąd znamionowy: 6  A
• Stopień ochrony regulatora: IP20
• Wyświetlacz: Kolorowy, graficzny 480x272 z panelem dotykowym
• Normy PN-EN 60730-2-9, PN-EN 60730-1

Regulator ecoTOUCH 860 jest urządzeniem przeznaczonym do sterowania pracą kotła z automatycznym podawaniem paliwa stałego z zapalarką. Detekcja płomienia następuje z wykorzystaniem optycznego czujnika jasności płomienia.

Drzwi kotła wyposażone są w system czujników dzięki czemu zapobiegają kontaktowi użytkownika z płomieniem i ewentualnemu poparzeniu. Palnik kotła posiada zabezpieczenia uniemożliwiające dopływ paliwa, podczas przegrzania się układu bądź zaniku płomienia. Dodatkowo sterownik ecoTouch 860  można wyposażyć w moduły, które również pozytywnie wpłynął na komfort i bezpieczeństwo użytkownika.

Dane techniczne:

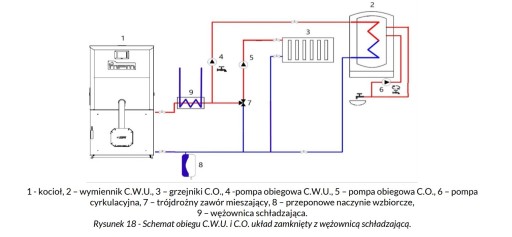

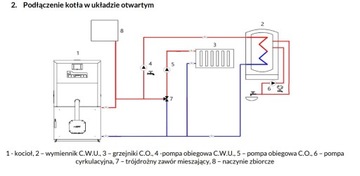

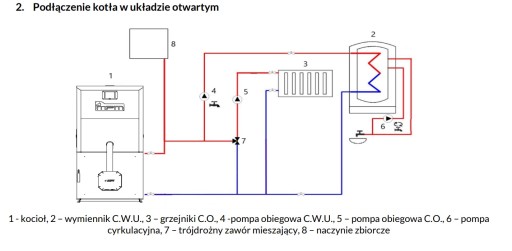

Schematy przykładowych podłączeń kotła do instalacji hydraulicznej :
