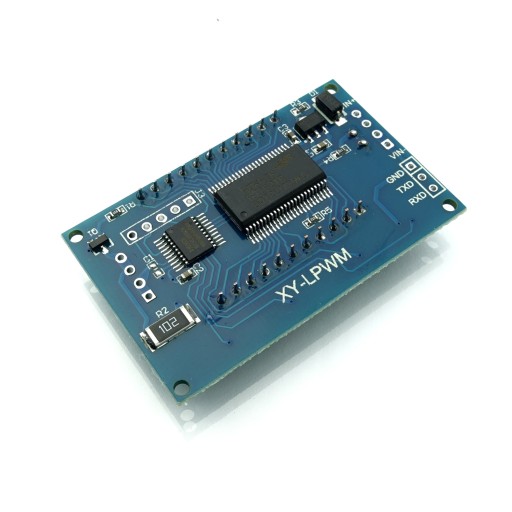

Генератор ШИМ 1 Гц-150 кГц 3,3 В-30 В TTL ЖК-дисплей XY-LPWM

Generatora sygnału PWM z dużym wyświetlaczem LCD z podświetleniem i wygodną regulacją. Działa w zakresie 1Hz - 150kHz.

Posiada złącze komunikacji szeregowej TTL umożliwiające regulację za pomocą mikrokontrolera.

Dzięki niemu możliwe jest sterowanie diodami LED, silnikami itp...

Zasilanie w zakresie od 3.3V do 30V - w zależności od napięcia wejściowego uzyskujemy identyczną amplitudę napięcia wyjściowego.

Specyfikacja:

• napięcie zasilania od 3.3V do 30V
• częstotliwość pracy 1Hz - 150kHz
• regulowane wypełnienia impulsu od 0% do 100%
• prąd wyjściowy 10-30mA
• Vpp: zależne od napięcia wejściowego
• wyświetlacz LCD z podświetleniem
• wymiary 40mm x 30mm

Instrukcja:

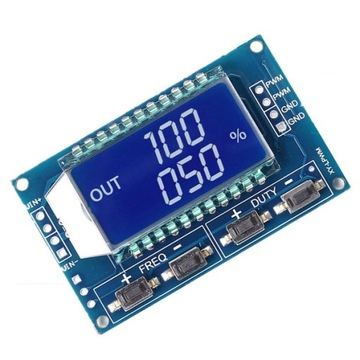

Przyciski

FREQ + /-  częstotliwość kanału PWM

DUTY + /-  wypełnienie impulsu

Kontrola przez port szeregowy:

szybkość komunikacji: 9600 bps

data bits: 8

Stop bit: 1

Check digit: none

Flow control: none

ustawienia częstotliwości PWM

F101: set frequency to 101HZ (001 to 999)

F1.05: set frequency to 1.05KHZ (1.00 to 9.99)

F10.5: set frequency to 10.5KHZ (10.0 to 99.9)

F1.0.5: set frequency to 105KHZ (1.0.0 to 1.5.0)

2. ustawienie wypełnienia

DXXX: ustaw PWM duty cycle na XXX: (001 do 100)

Przykład  D050, ustawienie wypełnienia 50%

3.odczyt parametru

Setup successfully zwraca: Down;

Setup failed  zwraca: FALL.

W RAZIE PROBLEMÓW CHĘTNIE UDZIELIMY POMOCY

Generator PWM 1Hz-150kHz 3.3V-30V TTL LCD XY-LPWM
