ПЕРЕХОД SMA-W/N-G

Adapter antenowy RF wtyk SMA - gniazdo N 50Ω

nr katalogowy: 62625

Opis przedmiotu

Złącze N jest popularnym współosiowym złączem stosowanym w technice radiowej oraz TV. Złącza N pracują w paśmie do 11GHz i są dostępne w wersjach o impedancji 50Ω (stosowane w sieciach WiFi oraz GSM) lub 75Ω (stosowane w TV kablowej). Złącza SMA mają impedancję 50Ω i przenoszą sygnał w paśmie do 18GHz.

Oferowany adapter ma impedancję 50Ω i jest przejściówką do zamiany gniazda SMA na gniazdo N, zamiany wtyku N na wtyk SMA lub połączenia ze sobą kabli. Adapter najczęściej stosowany jest w sytuacji, gdy łączone kable lub sprzęty posiadają odpowiednie złącza N oraz SMA. Adapter posiada z jednej strony wtyk SMA zaś z drugiej strony złącze żeńskie N.

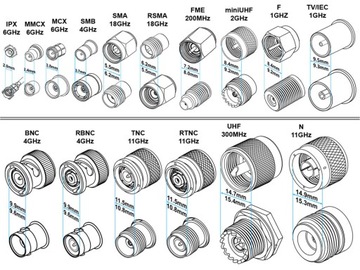

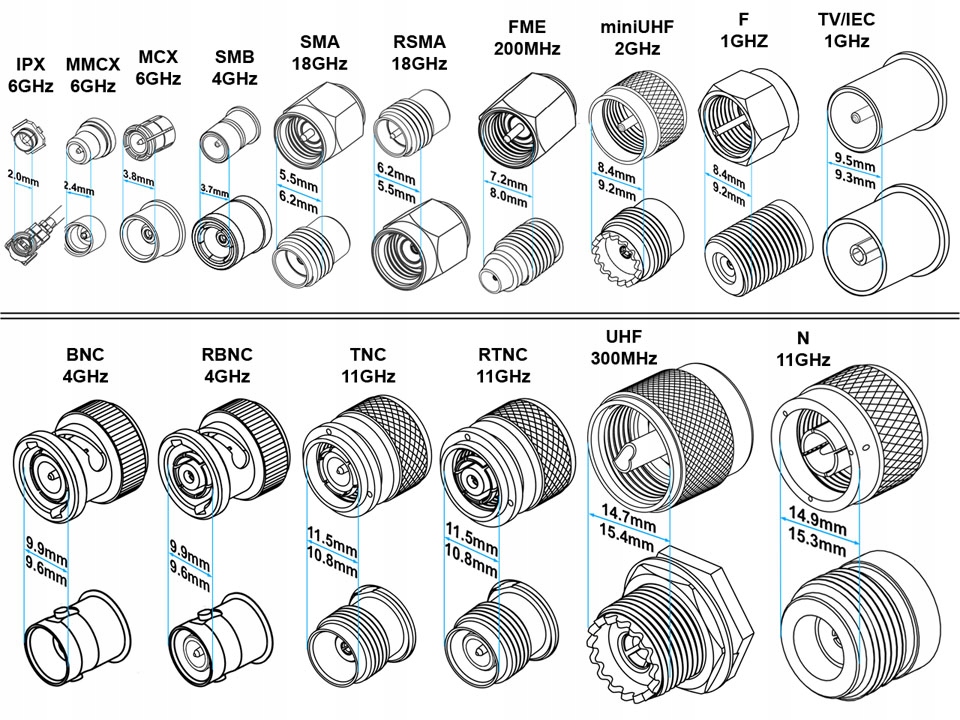

Do przesyłania sygnałów RF (Radio Frequency - wysokie częstotliwości MHz-GHz) stosowanych jest wiele rodzajów złącz koncentrycznych. W urządzeniach i antenach TV, SAT, FM, DAB, DVB, GSM, GPS, WiFi itp. występują złącza przeznaczone do pracy w zakresach częstotliwości od kilkudziesięciu MHz do kilkudziesięciu GHz. Najczęściej stosowane obecnie złącza prezentuje tabela poniżej - prezentujemy w niej wygląd wtyków i gniazd danego typu, maksymalną częstotliwość pracy oraz przybliżone średnice złącz.

Oferowany adapter wykonany jest niklowanego mosiądzu i posiada złocone styki. Impedancja adaptera wynosi 50Ω.

Dane techniczne

• Materiał: niklowany mosiądz, złocone styki
• Złącza: wtyk SMA męski, gniazdo N żeńskie
• Impedancja: 50Ω
• Pasmo pracy: <11GHz
• Długość: 29.0mm
• Średnica (w najszerszym miejscu): 15.5mm
• Masa: 18g
