Базовый стартовый комплект UNO KIT — Стартовый комплект UNO R3 — совместимость с Arduino

Zestaw startowy UNO DIP basic KIT Zgodny z Arduino

Praktyczny zestaw startowy z UNO R3 to idealny zestaw dla początkującego elektronika do nauki programowania w ARDUINO. Zestaw pozwala na zapoznanie się z podstawowymi elementami elektrycznymi, a także podstawami programowania mikrokontrolera.

• Zestaw z UNO R3 zawiera elementy umożliwiające tworzenie prostych układów elektronicznych, opartych na modułach Arduino, które pozwalają zdobyć cenną wiedzę i doświadczenie do tworzenia bardziej skomplikowanych projektów w przyszłości.
• Zawiera wiele popularnych elementów elektronicznych i modułów, takich jak kondensator, tranzystor, dioda, rezystory, kolorowe LED.
• Arduino to idealna platforma do nauki programowania ponieważ oprogramowanie jest uproszczonym językiem C / C++ i zupełnie darmowe.
• Ponadto w internecie jest bardzo dużo materiałów dydaktycznych w postaci darmowych kursach wideo na YouTube, dużo artykułów i dużo baz gotowych projektów.

• Zestaw do nauki programowania Arduino z płytką UNO R3

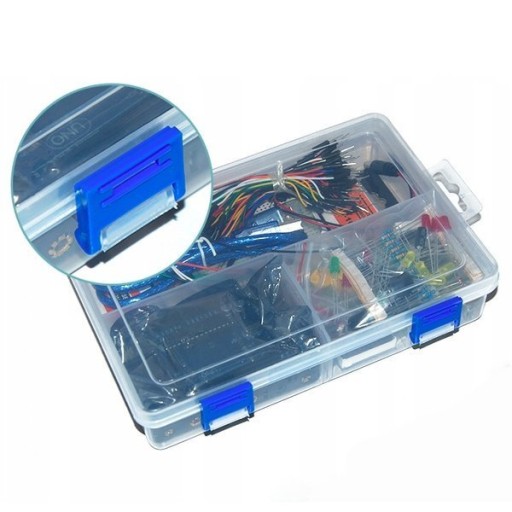

• Całość zapakowane w praktyczne plastikowe pudełko z przegrodami.
• W zestawie jest wszystko żeby można było zacząć nauke i zabawę z Arduino
• Zasilanie pobieramy kablem USB z komputera lub poprzez pojemnik z bateriami R6
• Układ montujemy na płytce stykowej bez potrzeby lutowania
• Możemy zrobić wiele układów przy użyciu diod LED, wyświetlaczy LED, pilota podczerwieni, buzzerów itp

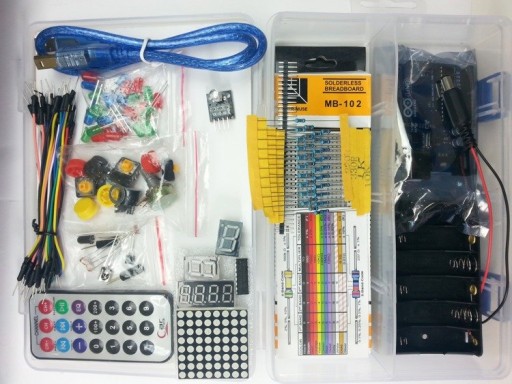

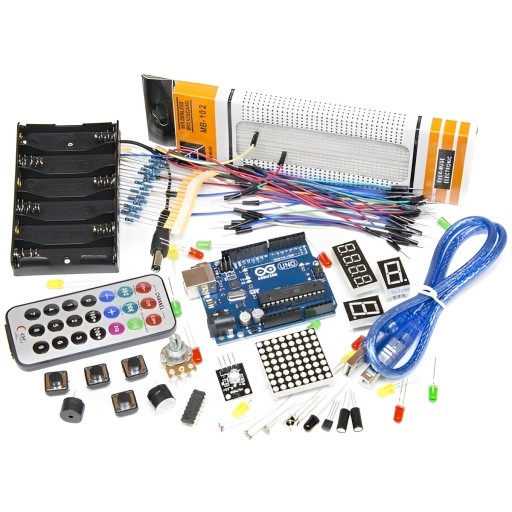

• Płytka UNO R3  - 1 szt
• Płytka stykowa 830 - 1 szt
• Rezystory 220Ohm - 10 szt.
• Rezystory 330Ohm - 10 szt.
• Rezystory 1KOhm - 10 szt.
• Rezystory 10KOhm - 10 szt.
• Zworki połączeniowe - 65 szt.
• Przewód USB - 1 szt.
• Czujnik temperatury LM35 (analogowy) - 1 szt
• Odbiornik podczerwieni VS1838B - 1 szt
• Fotorezystor - 3 szt
• Potencjometr 10KOhm - 1 szt
• Buzzer aktywny - 1 szt.
• Buzzer pasywny - 1 szt.
• Przyciski - 4 szt
• Pilot podczerwieni 21 przycisków - 1 szt
• Czujnik przechylenia SW-525 - 2 szt
• Czujnik płomienia - 1 szt
• Dioda LED RGB - 1 szt.
• Czerwone diody LED - 10 szt
• Niebieskie diody LED - 10 szt
• Zielone diody LED - 10 szt
• Wyświetlacz LED 1-cyfrowy 7 segmentów - 2 szt
• 4-cyfrowy 7 segmentów LED - 1 szt
• Wyświetlacz punktowy 8x8 LED - 1 szt.
• listwa kołkowa 40 pin - 1 szt.
• Rejestr przesuwny 74HC - 1 szt.
• Koszyk na 6 baterii AA R6 z końcówką DC - 1 szt.

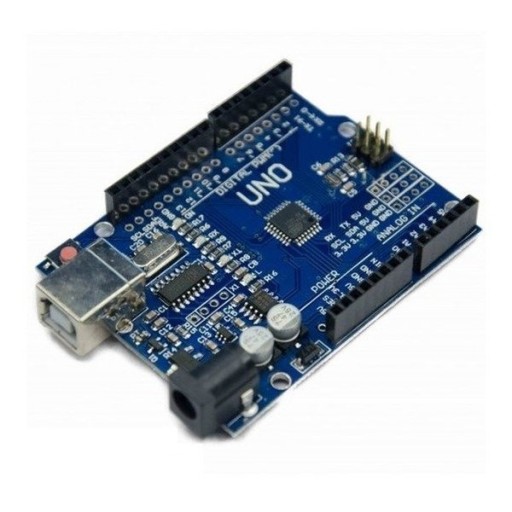

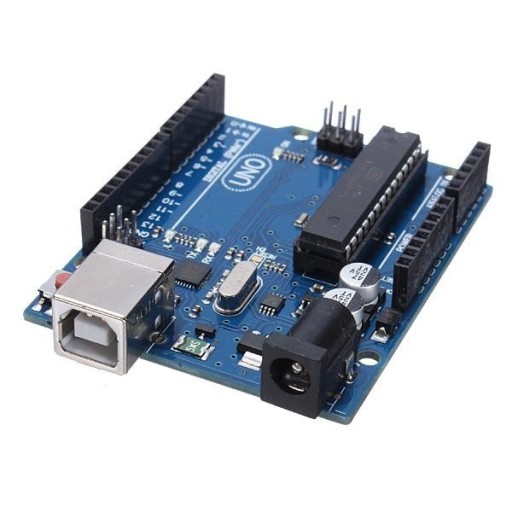

Opis płytki głównej UNO R3

• Napięcie zasilania: 7 V do 12 V
• W pełni kompatybilny z Uno Rev3
• Mikrokontroler: ATmega328 - napięcie pracy 5V
• Maksymalna częstotliwość zegara: 16 MHz
• Pamięć SRAM: 2 kB
• Pamięć Flash: 32 kB (5kB zarezerwowane dla bootloadera)
• Pamięć EEPROM: 1 kB
• wejścia IN-OUT 14 w tym aż 6 PWM
• wydajność prądowa pojedynczego pinu 40mA
• Ilość wejść analogowych: 6 (kanały przetwornika A/C)
• Interfejsy szeregowe: UART, SPI, I2C
• Zewnętrzne przerwania
• Konektor: gniazdo USB
• Przylutowane złącze ISP
• Wymiary płytki: 75 x 54 x 15 mm
• rozstaw pinów 2.54mm (możliwość zamontowania w płytkach stykowych)
• w zestawie kabel USB
• Moduł w pełni zgodny z Uno R3. (oznacza to, że może być programowany poprzez środowisko Arduino IDE z wykorzystaniem dostępnych bibliotek.)
• Moduł posiada:
• mikrokontroler ATmega328 - układ taktowany jest sygnałem zegarowym o częstotliwości 16MHz
• 14 cyfrowych wejść/wyjść,
• Zasilanie:
• Moduł można zasilać poprzez przewód USB oraz urządzenie zewnętrzne, np. zasilacz sieciowy, baterię czy akumulator. Przełączanie źródła zasilania odbywa się w sposób automatyczny. Zasilacz podłączany jest do standardowego gniazda DC. Akumulator bądź inne źródło podłącza się do pinów złącza POWER.
• Wejścia/wyjścia
• Arduino Pro posiada 14 cyfrowych wyprowadzeń wejścia/wyjścia (I/O).
• Każdy pin pozwala na pobór prądu o maksymalnym natężeniu 40mA, co umożliwia bezpośrednie podłączenie diod LED z rezystorami oraz sterowanie innymi układami scalonymi.
• Oprócz standardowego I/O niektóre wyprowadzenia posiadają także funkcje specjalne.
• Programowanie:  Tworzenie i instalację oprogramowania umożliwia darmowe środowisko Arduino IDE. Zaimplementowany bootloader pozwala na przesłanie programu bezpośrednio poprzez przewód USB.
• Złącze ISCP daje możliwość podłączenia zewnętrznego programatora AVR. Szczegółowy opis można znaleźć w dokumentacji oraz tutorialu.
• Poprzez złącze ISCP do programowania można użyć Programatora PL2303
• Programowany poprzez USB z wykorzystaniem mikrokontrolera pośredniczącego Atmega16u2
• 6 kanałów PWM - np. do sterowania serwami / silnikami np SG-90
• 6 wejść analogowych
• popularne interfejsy komunikacyjne
• złącze USB na CH340
• gniazdo zasilające DC
• przycisk RESET
• wyprowadzenia służące do podłączenia programatora AVR.
• W celu uruchomienia, należy połączyć układ z komputerem za pomocą przewodu USB oraz wybrać w środowisku Arduino IDE płytkę Arduino Uno.
• moduł w większości kompatybilny z shieldami przeznaczonymi dla Arduino Uno
