Pegasus IQ502 rev 3 - плата с разъемами аудио-видео и питания

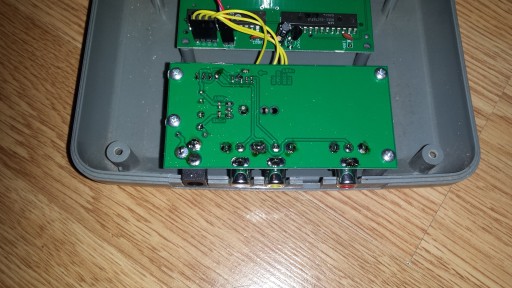

Profesjonalna płytka z gniazdami audio/video/zasilanie, zastępująca oryginalną płytkę w konsoli IQ502 rev 3.

Oryginalne jednostronne płytki były słabej jakości, często odpadały punkty lutownicze, rdzewiały gniazda audio/video.

TUtaj płytka dwustronna, z dodatkowym zabezpieczeniem przed podłączeniem nieprawidłowego zasilacza oraz markowym stabilizatorem 7805 z dużym radiatorem.

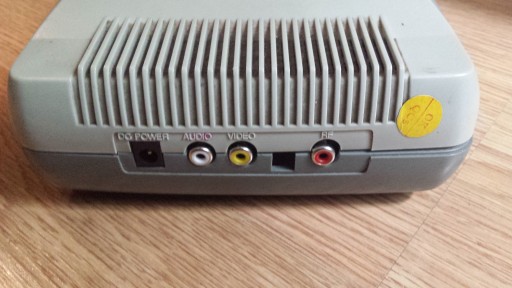

Zamiast gniazda RF (antenowego) jest drugie gniazdo audio. Rozstaw otworów montażowych zgodny z oryginalną płytką.

Gniazdo 4 pinowe do podłączenia płyty głównej konsoli w tym samym miejscu co w oryginalnej płytce i z tym samym pinoutem.

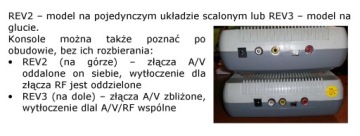

Uwaga - płytka pasuje tylko do konsoli IQ502 rev 3, tzn na glucie. Na zdjęćiu poradnik jak rozpoznać swoją wersję konsoli.
