ШАРОВОЙ ГИДРАВЛИЧЕСКИЙ КЛАПАН 3/8

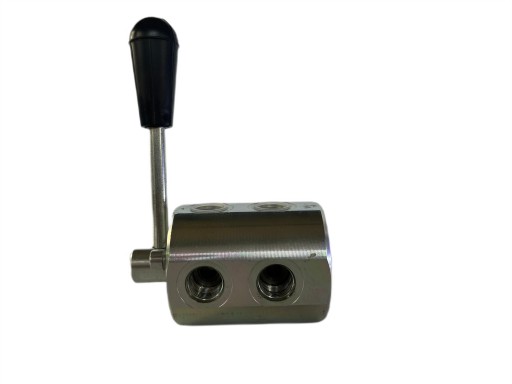

ZAWÓR HYDRAULICZNY KULOWY 6-DROGOWY

Zastosowanie:

Posiada szerokie zastosowanie w układach hydraulicznych w rolnictwie, sadownictwie, leśnictwie, budownictwie i szeroko pojętym przemyśle.

Zamontowany na jednej sekcji w rozdzielaczu, daje możliwość przełączania sterowania między dwoma siłownikami hydraulicznymi jednostronnego lub dwustronnego działania, a także między dwoma silnikami hydraulicznymi.

Zasada działania:

Zawór 6-drogowy z dźwignią 3 pozycyjną, to nic innego jak dwa zawory 3-drogowe skręcone ze sobą w jeden zawór, posiadające wspólny suwak i wspólną dźwignię do sterowania. Dzięki takiej konstrukcji zawór daje możliwość przełączania kierunku strumienia na dwóch równoległych liniach hydraulicznych.

Podczas gdy ustawienie zaworu otwiera przepływ z P i P1 na odbiorniki A i B to w tym czasie A1 i B1 są odcięte. Przestawienie dźwigni o 90° daje skutek odwrotny.

Zawór normalnie otwarty. Ustawienie dźwigni w pozycji środkowej powoduje swobodny przepływ oleju między liniami P, A, i B, oraz między P1, A1 i B1.

Podłączenie:

Przyłącz P i P1 do linii zasilających np. sekcji w rozdzielaczu, przyłącz A i B do pierwszego odbiornika np. siłownika lub silnika hydraulicznego, przyłącz A1 i B1 do drugiego odbiornika np. siłownika lub silnika hydraulicznego.

Dane techniczne:

• Maksymalny przepływ: 35 l/min
• Ilość otworów hydraulicznych w korpusie: 6
• Gwinty wewnętrzne w korpusie: [BSP] 3/8"
• Materiał korpusu: żeliwo
• Dopuszczalne maksymalne ciśnienie: 250 bar
• Waga: 1,688 kg

Zakres temperatur i typ oleju:

• Dopuszczalna temperatura otoczenia: -40 C do +60 C
• Dopuszczalna temperatura oleju: -15 C do +80 C
• Typ oleju: Olej hydrauliczny na bazie oleju mineralnego

Schemat hydrauliczny zaworu kulowego 6/2 normalnie otwartego (zdj.):
