Программатор ЭБУ OBD2 MC9S12HY64/HA32 UPA-USB

Funkcja:

1. Obsługa diagnozy OBDII, odczytu kodu, oczyszczania kodu, przepływu danych, sprawdzania numerów wersji, odczytu i pisania kodu VIN oraz diagnozy całego systemu.

2.Obsługuje funkcje resetowania świateł konserwacyjnych, dopasowania przepustnicy, elektronicznego resetowania klocków hamulcowych, resetowania świateł ostrzegawczych ciśnienia w oponach, resetowania świateł konserwacyjnych pasów rozrządowych, elektronicznego resetowania dopasowania kierownicy i tak dalej.

3. Dodano obsługę wielu głównych funkcji, najbardziej wszechstronny programista ECU. Jest to kompletny zestaw wszystkich adapterów, można obecnie doświadczyć potężnej funkcji UPA‑USB.

4. Łatwy w użyciu, wystarczy podłączyć płytę główną bezpośrednio do programisty UPA.

5. Wyposażony w cały zestaw akcesoriów, które mogą zapewnić dużą wygodę użytkowania.

.

Specyfikacja:

• Typ pozycji: Programowacz ECU
• Materiał: ABS
• Język: angielski.
• Wersja sprzętowa: V2014
• Oprogramowanie Vesion: V1.3
• Obsługa funkcji Nec, ale NIE ma konkretnego adaptera w opakowaniu

UPA USB Programmer Opis:

Nowy Upa-usb to pełny zestaw ze wszystkimi adapterami, główne urządzenie może być podłączone bezpośrednio do Elrasoft. UUSP (UPA-USB Serial Programmer) lub opcjonalny męski lub żeński kabel przedłużający 1:1 DB9. Jest wyposażony w 40pinowe gniazdo ZIF dla wszystkich wąskich i szerokich urządzeń DIP i DIL, a także w 16-pinowe gniazdo SOIC ZIF (150mil, wąski) do pokrycia najczęściej używanych urządzeń.

Opis:

Konfiguracja urządzenia odbywa się za pomocą specjalnych klawiszy konfiguracyjnych, które sprawiają, że praca jest wygodna i bezpieczna w porównaniu do podłączania wszystkich ręcznie.

Dodatkowe pakiety mogą być pokryte powszechnie dostępnymi adapterami podłączonymi do 40-pinowego gniazda ZIF.

Główne urządzenie zawiera ponadto 10-pinowe złącze ISP, do którego dołączone adaptery ISP można podłączyć za pomocą standardowego 1:1 płaskiego kabla (w zestawie). Dołączone adaptery PLCC ISP należy umieścić bezpośrednio na lutowanym układzie urządzenia docelowego, dzięki czemu praca jest wygodna i bezpieczna w porównaniu z lutowaniem lub za pomocą klipsów łączących wszystkie ręcznie. (Zasilanie z UUSP do celu ISP może być włączone lub wyłączone przez złącze obok 10-pinowego ISP)

• UPA-USB Device Programmer V1.3 Informacje o aktualizacji:
• Dodano obsługę MC9S12HY64/HA32
• Dodano obsługę pamięci flash szeregowej: A25L512/010/020/040/080/016/032, SST25VF512A/010A/020B/080B/016B/032B, S25FL004A/008A/016A/032A/064A
• Dodano obsługę 24C1024, 24C1025
• Dodano masowe usuwanie pamięci danych do PIC 16F913-7/946, 12F629/675
• Dodano funkcję skryptu Get Page
• Dodano funkcję skryptu Auto Baud Rate Device (tylko urządzenia hc08)
• Dodano funkcję skryptu Get Programmer Frame Child Ctrl( A Child Ctrl Name: string): TControl
• Dodano funkcję skryptu Enable Pic Memory Areas (Enable Pic Memory Areas)- AProgramm, AID, AConfig, ACalibracja, AEEPROM: boolean): boolean;
• Naprawiono błąd z funkcjami skryptowymi Urządzenie programu, Odczyt urządzenia znajdujący się w użyciu z PIC
• Naprawiono błąd z funkcją SetHC08 Security Bytes (SecBytes: string)
• Naprawiono błąd z odczytem 68hc11, jeśli oscylator nie jest ustawiony na Auto
• Zaktualizowane pliki przykładowe skryptu
• Oprogramowanie jest podpisane cyfrowo
• Sterownik USB na usb. sys jest podpisany cyfrowo
• EEpromy

Wystarczy podłączyć płytę główną do programisty UPA bezpośrednio lub za pomocą męskiego i żeńskiego kabla przedłużającego DB9 (1:1). Włóż odpowiedni klucz konfiguracyjny do gniazda płyty głównej i rozpocznij programowanie za pomocą gniazda ZIF lub SOIC. Możesz również użyć dołączonego nagłówka DIL do 10pinowej płaskiej wstęgi, umieścić go wewnątrz gniazda ZIF i przełączyć klip SOIC lub zaciski do użytku ISP stamtąd.

Dla MCU Motorola

Wybierz Adapter, którego chcesz użyć, przyłącz płaski kabel do adaptera (PIN1 jest zawsze wskazany zarówno na kablu, jak i na adapterze) a także do 10pinowego złącza ISP płyty głównej. Wybierz źródło zasilania VCC za pomocą złącza na płytce głównej obok złącza ISP (on/target dostarczany z upa, off-target ma własne zasilanie). Przesuń Adapter po lutowanym MCU PLCC na docelowej płytce PCB. (Bez lutowania, bez przeglądu pinout, bez liczenia pinów, oszczędza dużo czasu i kłopotów i pozwala uczynić pracę szybszą, precyzyjną i łatwiejszą)

Gdy Twój warsztat zostanie wyposażony w nasz zestaw adapterów, będziesz miał zupełnie nowe doświadczenie UPA.

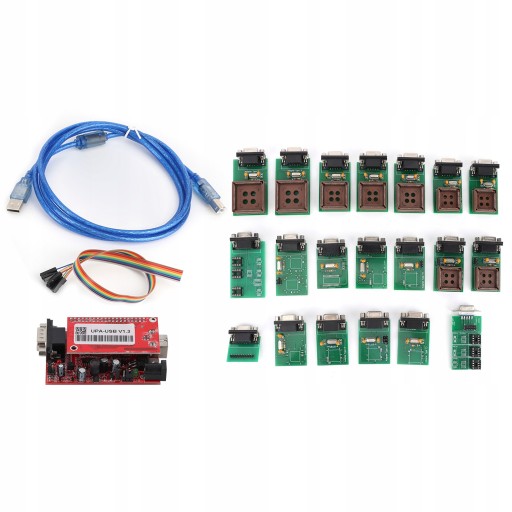

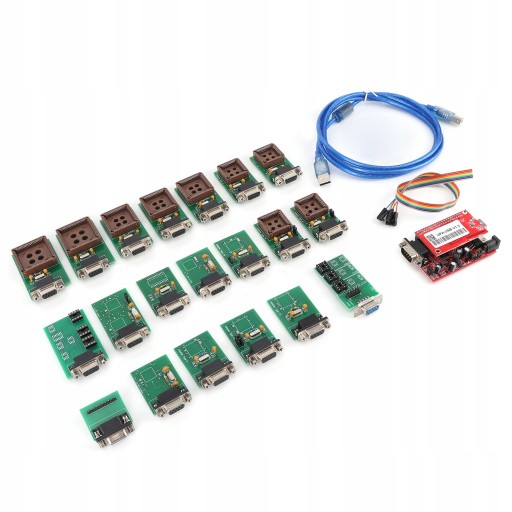

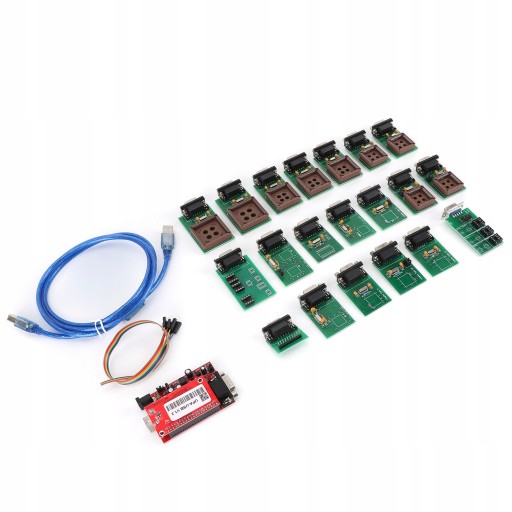

Lista pakietów:

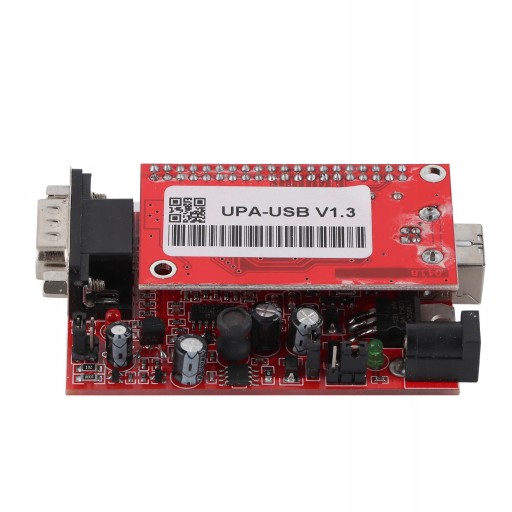

• 1 x Płyta główna UPA
• 20 x Adapter płytki obwodowej
• 1 x Kabel danych USB
• 1 x Przewody
• 1 x CD
