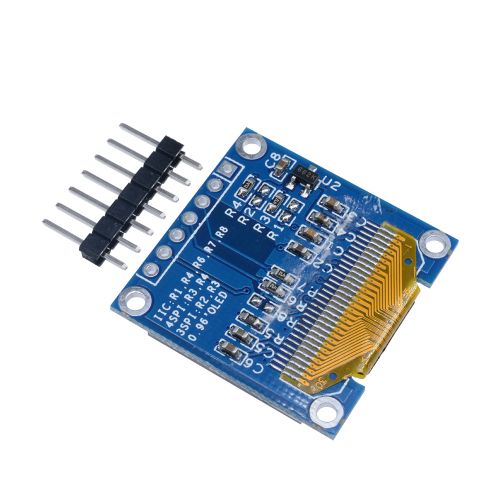

OLED-дисплей 0,96 сине-желтый SPI/IIC 7PIN

Co to jest OLED?

OLED (Organic Light-Emitting Diode) to technologia emitująca światło, składająca się z cienkiej, wielowarstwowej folii organicznej umieszczonej pomiędzy anodą a katodą. W przeciwieństwie do technologii LCD, OLED nie wymaga podświetlenia. OLED ma duży potencjał zastosowań dla praktycznie wszystkich typów wyświetlaczy i jest uważany za najlepszą technologię dla następnej generacji wyświetlaczy płaskoekranowych.

Zastosowanie technologii OLED ma następujące zalety w przypadku wyświetlaczy płaskoekranowych?

1. Uproszczony proces produkcyjny w porównaniu do TFT-LCD (patrz porównanie Zdjęcie 1 i Zdjęcie 2 poniżej)

2. Samoemitujące światło, w przeciwieństwie do wymaganego podświetlenia dla TFT-LCD

3. Wysoka jasność

4. Lekki i cienki (mniej niż 2 mm)

5. Zdolne do szerokich kątów widzenia? ~ 180?

6. Niskie napięcie robocze i zużycie energii

7. Szybka reakcja (~ ? drugi poziom)

8. Szeroki zakres temperatur roboczych (-40c do 85c)

Porównanie technologii wyświetlaczy OLED i TFT-LCD

Jak OLED emituje światło?

Podstawowa struktura OLED składa się z materiałów organicznych umieszczonych między katodą a anodą, która składa się z przewodzącego elektrycznie przezroczystego tlenku cyny indu (ITO). Materiały organiczne tworzą wielowarstwową cienką warstwę, która zawiera warstwę transportującą otwór (HTL ), warstwa emisyjna (EML) i warstwa przenosząca elektrony (ETL). Poprzez przyłożenie odpowiedniego napięcia elektrycznego dziury i elektrony są wstrzykiwane do EML odpowiednio z anody i katody. Dziury i elektrony łączą się wewnątrz EML, tworząc ekscytony, po których następuje elektroluminescencja.Materiał przenoszący, materiał warstwy emisyjnej i wybór elektrody to kluczowe czynniki, które decydują o jakości komponentów OLED.

Uwaga: jeśli zdecydujesz się kupić wyświetlacz OLED, musisz potwierdzić, że możesz sam go uruchomić, nie będziemy mieć żadnego wsparcia technologicznego poza całym arkuszem danych. Dziękuję Ci za Twoje zrozumienie i wsparcie.

Nie wymaga podświetlenia, wyświetlacz może świecić samoczynnie;

Wysoka rozdzielczość: 128*64

Kąt widzenia:> 160 °

Obsługuje wiele układów sterujących: w pełni kompatybilny z , serią 51, serią MSP430, STM32/2, CSR IC itp.

Bardzo niskie zużycie energii: pełny ekran oświetlony 0,08 W

Napięcie: 3 V ~ 5 V DC

Temperatura pracy:-30 c ~ 70 c

Rozmiar modułu: 27,3 MM * 27,8 MM

Interfejs I2C/IIC, potrzebujesz tylko 2 IO.

Układ scalony sterownika: SSD1306

Pakiet zawiera:

1 szt. 0.96 "moduł wyświetlacza OLED I2C IIC SPI Serial 128X64 dla
