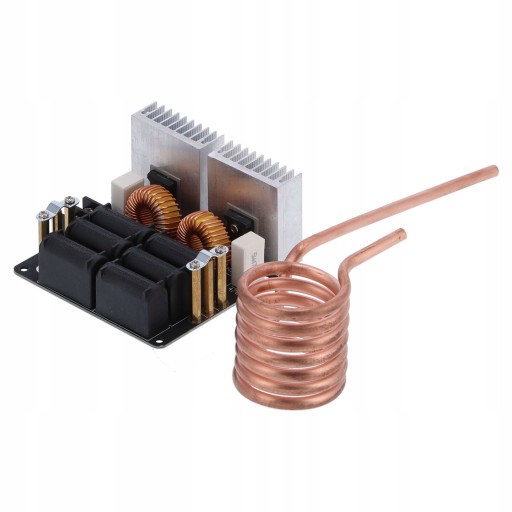

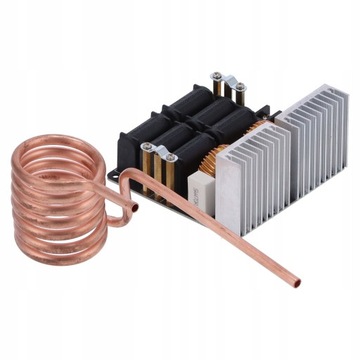

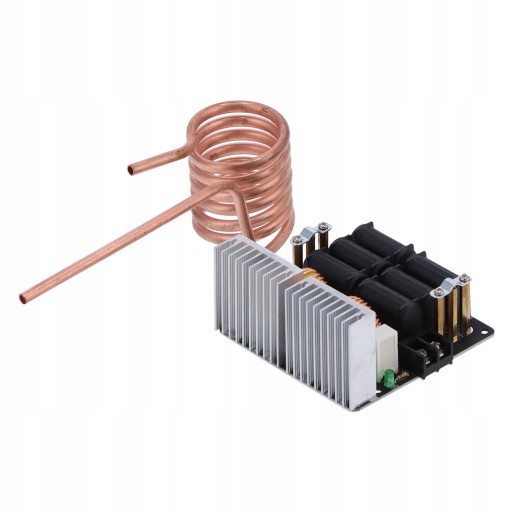

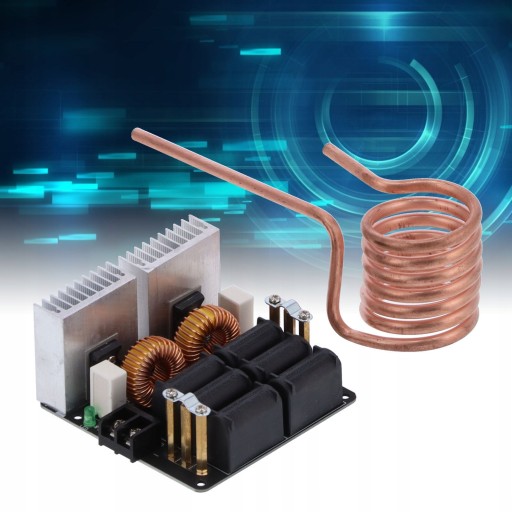

Нагревательная пластина ЗВС Элементы модуля отопителя.
Товар
- 0 раз купили
- 0 оценка
- 500 осталось
- 0 отзывов
Доставка
Характеристики
Описание
Funkcja:
1. Obwód ogrzewania indukcyjnego wykorzystuje niskonapięciowy zasilacz prądu stałego 12-48 V, moc wynosi 1000 W, a prędkość nagrzewania jest duża.

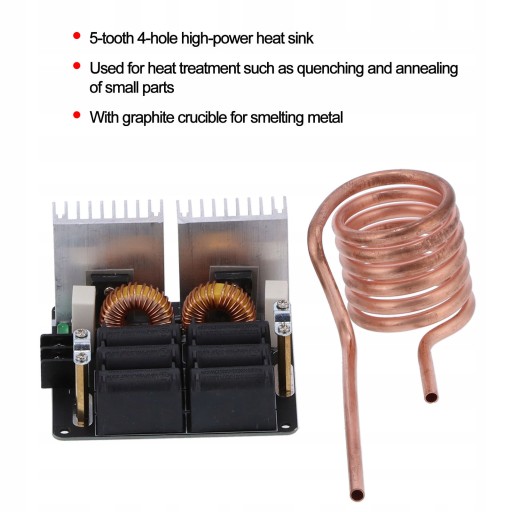

2. Stosowany do obróbki cieplnej, takiej jak hartowanie i wyżarzanie małych części, a także może być stosowany z tyglem grafitowym do wytapiania metalu.
3. Wykorzystując doskonałą produkcję PCB, przewód zasilający jest w pełni miedziany, co znacznie zwiększa prąd.

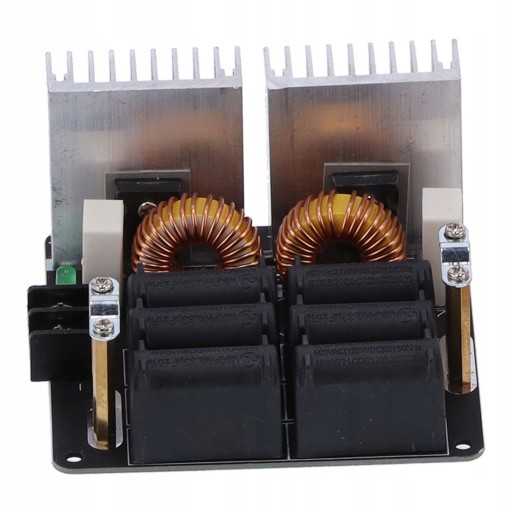

4. Korzystanie z 5 zębów 4 otworów radiatora o dużej mocy, który ma lepsze odprowadzanie ciepła, bezpieczniejsze w użyciu.

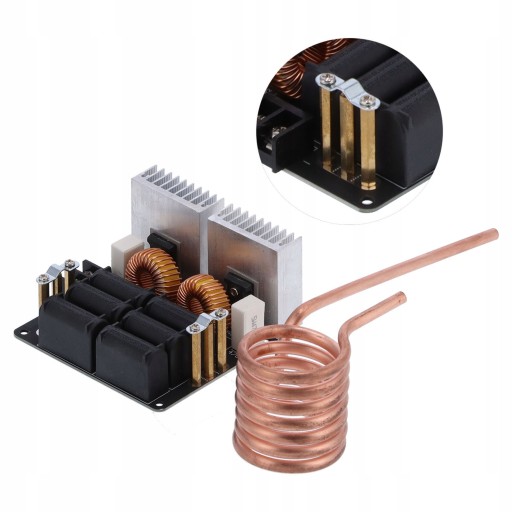

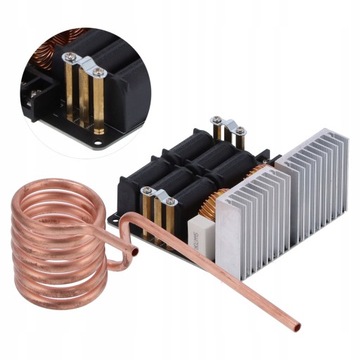

5. Terminal wyjściowy wykorzystuje równoległe wsporniki M4, które można podłączyć do innych wyjść, takich jak pakiet wysokiego napięcia.
6. Na płycie znajduje się port 2.54mm, po podłączeniu regulatora podłącz wspomagający wentylator chłodzący i pompę wodną.
Specyfikacja:
- Typ artykułu: płyta grzewcza
- Napięcie wejściowe: 12-48 V, zalecane 36 V
- Wymagania dotyczące zasilania: ≥10A (mniej niż 12V), ≥15A (powyżej 15V)

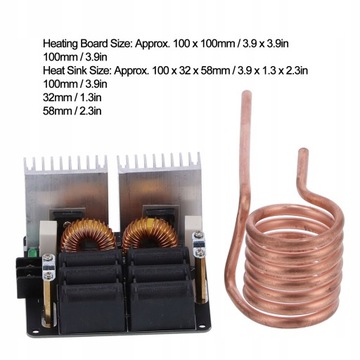

- Rozmiar płyty grzewczej: ok. 100 x 100 mm / 3,9 x 3,9 cala
- Rozmiar radiatora: ok. 100 x 32 x 58 mm / 3,9 x 1,3 x 2,3 cala
- Środki ostrożności dotyczące stosowania:
1. Minimalne napięcie wejściowe tego modułu wynosi 12 V, ale nie oznacza to, że można używać wszystkich zasilaczy 12 V. Napięcie wynosi 12 V, a prąd musi przekraczać 10 A, zanim będzie można użyć zasilacza. Jeśli moc zasilacza jest zbyt niska, rzeczywiste napięcie wyjściowe zasilacza zostanie znacznie zmniejszone, gdy moc zostanie wyprowadzona. Gdy napięcie spadnie poniżej 12 V, dwa tranzystory MOS zostaną włączone w tym samym czasie. I wypal rurkę MOS.
2. Niektórzy kupujący nie zauważą, że wymagania dotyczące zasilania zasilacza powodują nagrzewanie się rury MOS podczas jej używania. Jeśli okaże się, że rura MOS jest nienormalnie nagrzana, najpierw należy rozważyć, czy moc wyjściowa zasilacza spełnia wymagania.
3. Płyta nie powinna być rozładowywana, w przeciwnym razie będzie emitować hałas o wysokiej częstotliwości, a następnie rura MOS nagrzeje się i wypali.
4. Zaleca się stosowanie zasilacza 36V20A do nagrzewania indukcyjnego. Moc zasilacza 12V jest za mała i prawie nie ma reakcji na grzanie. Co więcej, nagrzewanie się zasilacza 12V łatwo spowoduje spadek napięcia wyjściowego zasilacza, co jest bardzo niebezpieczne, jeśli jest ono niższe niż 12V.
5. Moc nagrzewania indukcyjnego jest bardzo duża, a ciepło jest nieuniknione, więc upewnij się, że wykonałeś dobrą robotę rozpraszania ciepła.
6. Chociaż ta płyta sterownicza może wytrzymać prądy powyżej 20A, aby zapobiec wypadkom i uszkodzeniom, zaleca się, aby nie przekraczać 48V 20A.
7. Wbudowany pierścień grzewczy ma średnicę 40mm i napięcie znamionowe 24V. Jeśli używasz napięcia powyżej 30 V, musisz użyć pierścienia grzewczego o średnicy wewnętrznej 50 mm lub większej. Zarówno wentylator, jak i pompa wodna korzystają z zasilaczy 12 V DC. Należy zasilać je oddzielnie, aby uniknąć poparzenia wentylatora i pompy wodnej.
8. Podczas ogrzewania indukcyjnego należy użyć rurki miedzianej dopasowanej do tego produktu lub nawinąć ją zgodnie ze standardem 8 kółek o średnicy wewnętrznej 40 mm, w przeciwnym razie kupujący będzie odpowiedzialny za wszelkie problemy z spalaniem.
Lista pakietów:

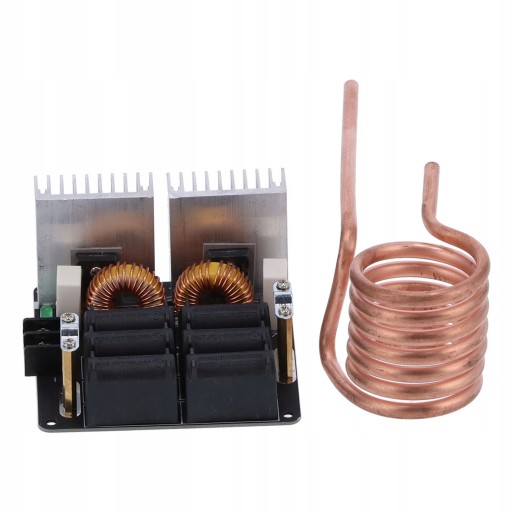

- 1 x płyta grzewcza 1 x rura miedziana
