2 радиочастотных переключателя дистанционного управления и приемники

2x 4-kanałowy 433 MHZ Bezprzewodowy odbiornik przekaźnika sterującego RF +

Opis:

Stabilna i niezawodna wydajność, wysoka czułość odbioru.

Łatwy w instalacji i obsłudze. Sygnał bezprzewodowy może przechodzić przez ściany, podłogi i drzwi.

Odpowiedni dla wszystkich korzystających z systemu urządzeń napędzających sygnał wysokiego poziomu 5 V lub sygnału niskiego poziomu.

Kompatybilny z powszechnie używanym pilotem 433M (takim jak 2260, 2262, 2264, EV1527 itp.)

Metoda uczenia się:

Odp.: po włączeniu zasilania, naciśnięciu przycisku uczenia, wskaźnik uczenia miga 1 raz, zwolnij przycisk, a następnie naciśnij przycisk uczenia na pilocie, którego chcesz się nauczyć. Lampka kontrolna nauki miga 3 razy, co oznacza pomyślne uczenie się pierwszego kanału.

B. Po włączeniu zasilania, naciśnięcie przycisku uczenia, lampka kontrolna uczenia się

miga 2 razy, zwolnij przycisk, a następnie naciśnij przycisk uczenia na

pilota, którego chcesz się nauczyć. Lekka lampka kontrolna

miga 3 razy, co oznacza, że drugi kanał nauczył się pomyślnie.

C. Po włączeniu zasilania, naciśnięcie przycisku uczenia, lampka kontrolna uczenia się

miga 3 razy, zwolnij przycisk, a następnie naciśnij przycisk uczenia na

pilota, którego chcesz się nauczyć. Lekka lampka kontrolna

miga 3 razy oznacza, że nauka zakończyła się pomyślnie.

D. Po włączeniu zasilania, naciśnięcie przycisku uczenia, lampka kontrolna uczenia się

miga 4 razy, zwolnij przycisk, a następnie naciśnij przycisk uczenia na

pilota, którego chcesz się nauczyć. Lekka lampka kontrolna

miga 3 razy, oznacza to, że czwarty kanał nauczył się pomyślnie.

Tryb pracy:

tryb blokady: stan zaciemnienia, naciśnięcie przycisku uczenia, a następnie włączenie zasilania, lampka kontrolna miga 1 razy, a następnie zwalnia.

tryb samoblokujący: stan zaciemnienia, naciśnięcie przycisku uczenia, a następnie włączenie zasilania, lampka kontrolna miga 2 razy, a następnie zwalnia.

tryb jog: stan zaciemnienia, naciśnięcie przycisku uczenia, a następnie włączenie zasilania, lampka kontrolna miga 3 razy, a następnie zostaje zwolniona.

Specyfikacja :

Materiał: płyta z włókna szklanego FR4

Rozmiar odbiornika: ok. 26x23x12mm/1x0.9x0.5 cala

Piloty zdalnego sterowania: 5.8x3x1.3cm/2.3x1.2x0.2 cala

Częstotliwość robocza: 433 MHZ

Napięcie robocze: 4,5-5,5 V

Kanał: 4 (może uczyć się niezależnie)

VCC: biegun dodatni

GND: biegun ujemny

Tryb wyjściowy: wyjście niskiego poziomu (domyślnie); naciskając przycisk pilota, aby wyprowadzić wysoki poziom.

Maksymalny prąd wyjściowy: w granicach 10MA/na kanał

Prąd spoczynkowy: około 3mA

Odległość odbioru: 15-50M

Tryb pracy: samoblokujący, jog, blokada

Instrukcja pracy: instrukcja pracy: (kontrolka badania i lampka kontrolna odbioru sygnału)

Poziom wyjściowy: wysoki poziom wyjściowy jest równy lub nieco mniejszy niż napięcie VCC (napięcia są zupełnie inne)

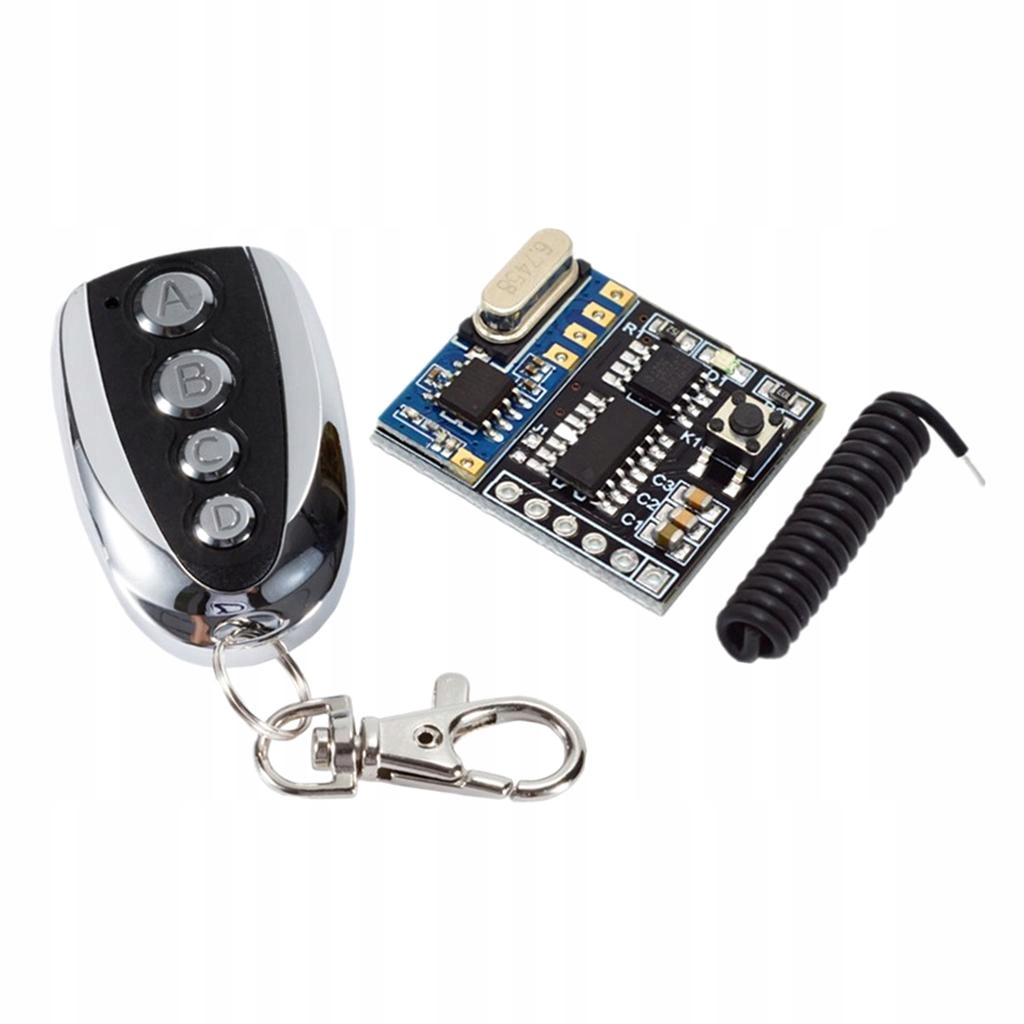

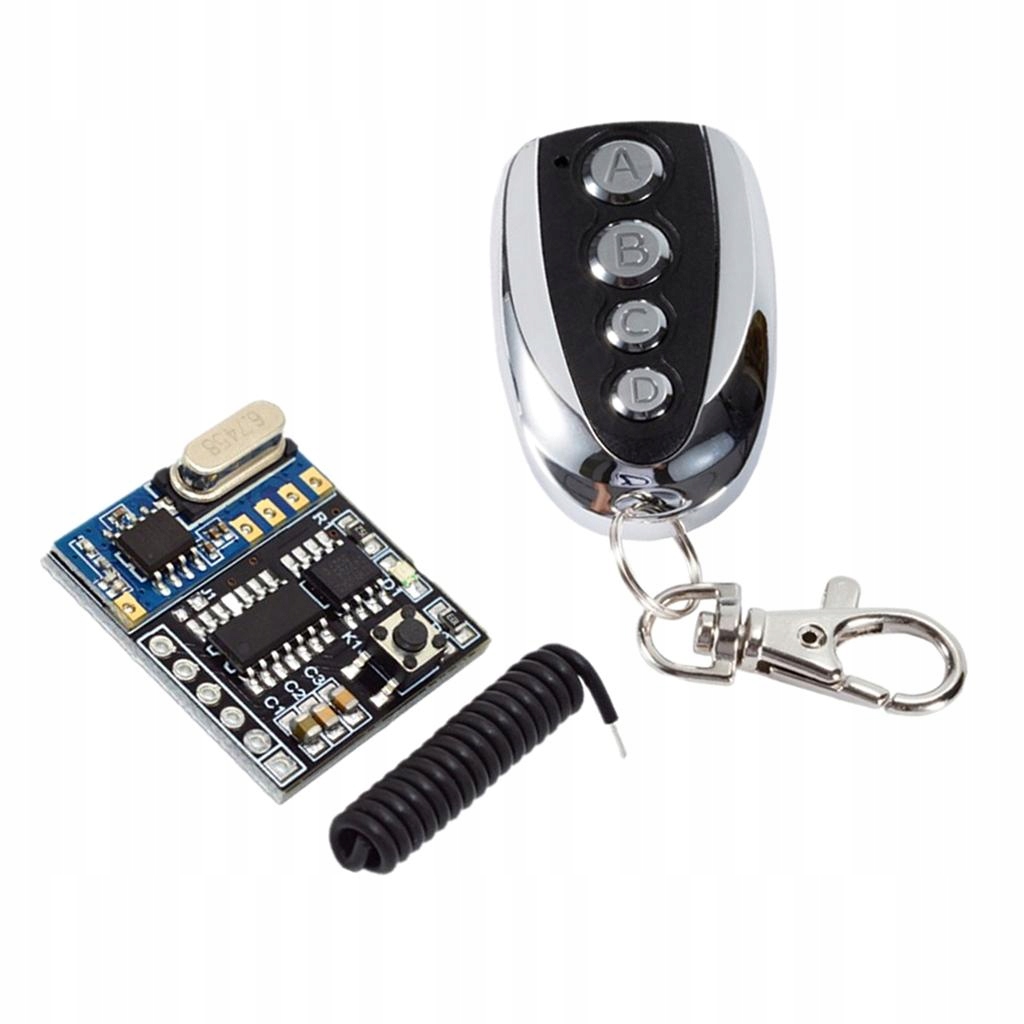

Pakiet zawiera: (2 paczki)

1 sztuka pilot zdalnego sterowania z anteną

1 sztuka odbiornik
